KINGREAL SLITTER Täppislõikamisjoon, mida nimetatakse ka pikkusesse lõikamismasinaks, kasutatakse lahtiharutamiseks, sirgendamiseks, pikkuseks lõikamiseks ja metallpoolide virnastamiseks vajaliku pikkusega tasapinnalisteks lehtedeks. Sobib külm- ja kuumvaltsitud süsinikterase, räniterase, pleki, roostevaba terase ja erinevate kaetud pindadega metallmaterjalide töötlemiseks pikkuseks lõikamiseks ja ristlõikamiseks.
KINGREAL SLITER Täpselt lõigatud pikkusega joon
Täppislõikusliin koosneb peamiselt etteandekärust, lahtikerimismasinast, tasandusmasinast, etteandemehhanismist, lõikemasinast, transpordiseadmetest ja virnastamisseadmetest. Pikkuslõikamismasin saab varustada lehtmaterjali vajaliku laiusega lõikamiseks, pikkusespetsiifiliseks lõikamiseks ja materjali virnastamiseks. Kõrge täpsusega lõigatud masin on suure jõudlusega toode, mis ühendab masinaid, elektrit ja hüdraulika. Sellel on kõrge automatiseeritus, lihtne ja usaldusväärne töö, suur pikkuse täpsus, suurepärane lehtede tasasus ja korralik virnastamine.
Lõigatud masina klassifikatsioon
1. Pikkusesse lõigatava lehtmetalli paksuse alusel jaotatakse pikkusega lõigatud terasjoonedPikkusjoonteks lõigatud valgusmõõtur (töötlemispaksus 0,2–3,0 mm) jaRaske pikkusega lõigatud masin(töötlemispaksus 6–25 mm).
2. Lõigatava metalli toormaterjali tüübi põhjal saab pikkusega lõigatud joone jagada pikkusega lõigatud vasest,pikkusega joonteks lõigatud roostevabast terasest,külmvaltsitud leht, mis on lõigatud pikkusega joontega, räniteras lõigatud pikkusega ja plekk lõigatud seadmed.
3. Automatiseerituse astme järgi on need liigitatudtäisautomaatne lõikejoonja poolautomaatne pikkusesse lõikamise masin.
Täppislõike masina komponent

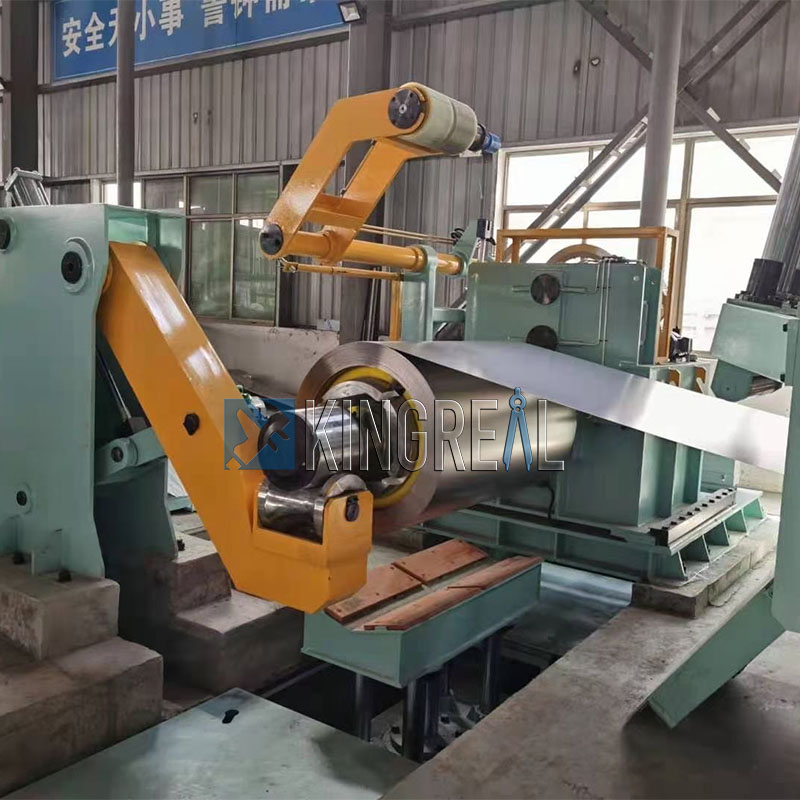

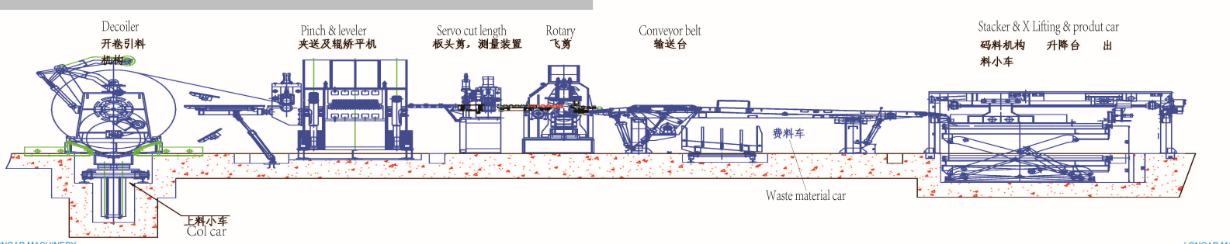

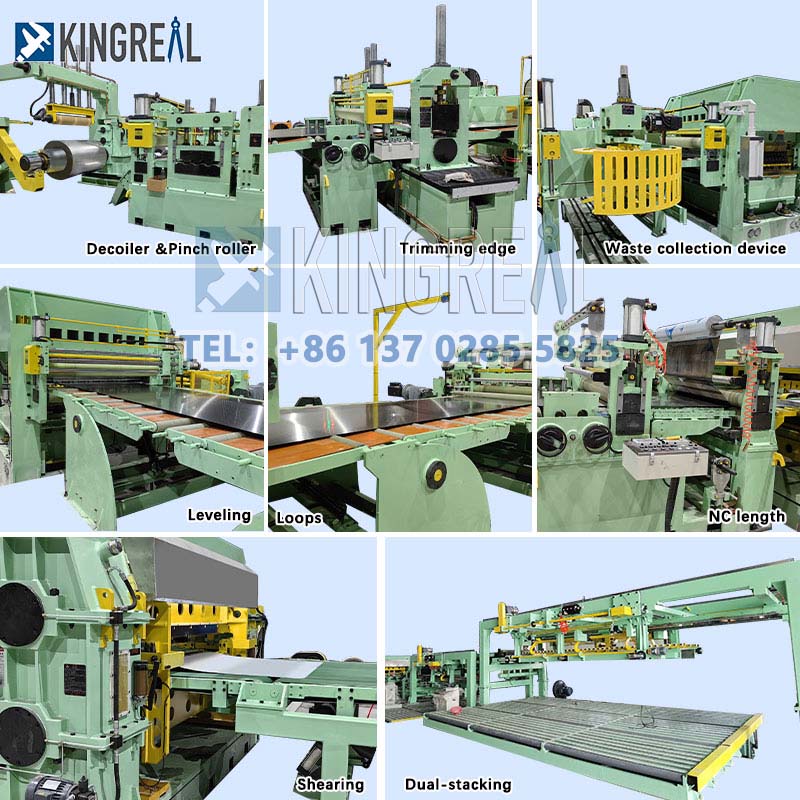

Täppislõikamismasin koosneb peamiselt laadimiskärust, lahtikerimisest, tasandusmasinast, etteandemehhanismist, lõikemasinast, transpordiseadmest ja virnastamisseadmest. Tootmisliini saab varustada lõikemasinaga, et lõigata lehtmaterjali vajalikus laiuses, teostada pikkusespetsiifilist lõikamist ja materjali virnastada. Lõikamisliin on suure jõudlusega toode, mis ühendab masinaid, elektrit ja hüdraulika. Sellel on kõrge automatiseeritus, lihtne ja usaldusväärne töö, suur pikkuse täpsus, suurepärane lehtmaterjali tasasus ja korralik virnastamine.
Pikkusjooneni täpselt lõigatud omadused
"Pikkusesse lõigatud liini parameetrid kujundab ja toodab KINGREAL SLITTER vastavalt kliendi tootmisnõuetele, toetades kõrgelt kohandatud pikkusesse lõigatud poolide masinalahendusi."
Kerge mõõtur, mis on lõigatud pikkusega Keskmise pikkusega masin Raske gabariidiga lõigatud joon Lõikesüsteem Mehaaniline seiskamine/käivitamine, pöörd- või lendlõikur Mehaaniline, pöörlev ja lendav käärid Hüdrauliline ja lendav käärid Max Paksus Max Laius Max Kaal Max Kiirus
6 mm
8 mm
25 mm
1800 mm
2000 mm
2600 mm
20T
40T
50T
20-80M/min
20-80M/min
20-80M/min

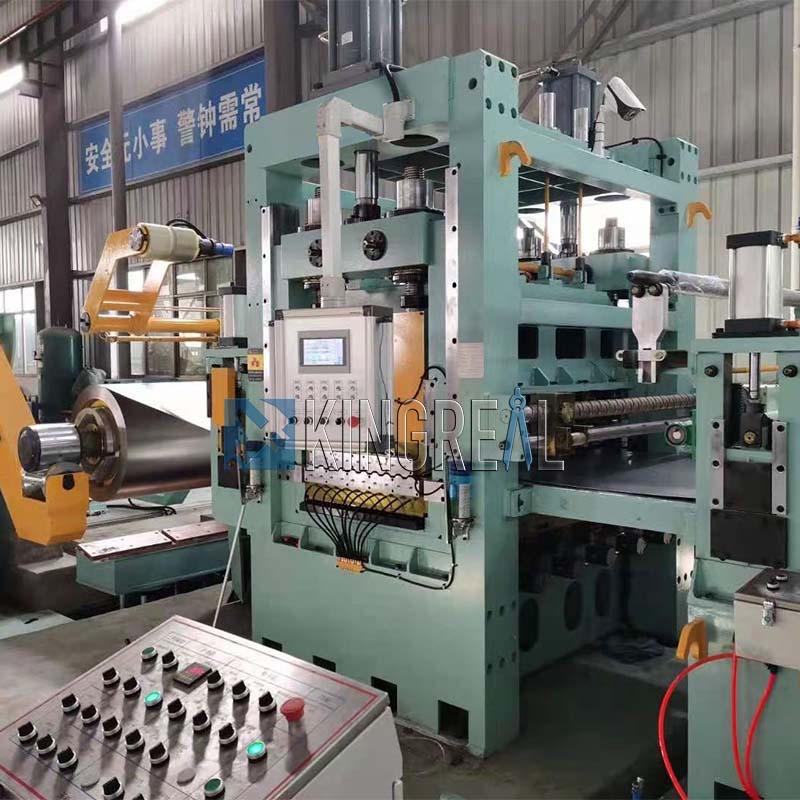

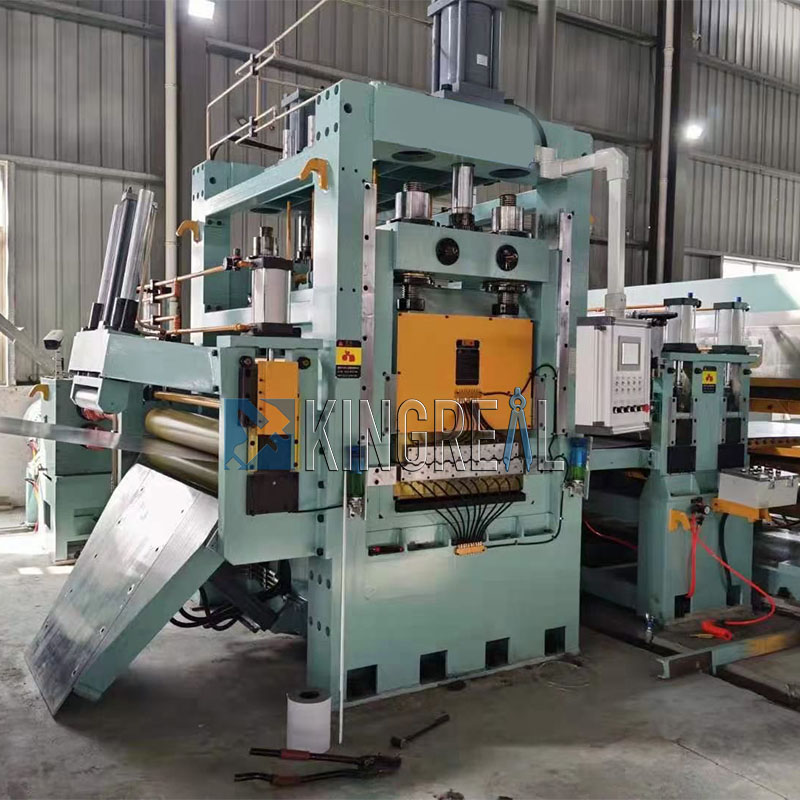

1/The Cut To Length Machine kasutab hüdraulilist või servoajamisüsteemi, mis on kombineeritud suure jäikuse C-tüüpi raamistruktuuriga, et teostada lõiketoiminguid täpsusega 0,01 mm ulatuses.

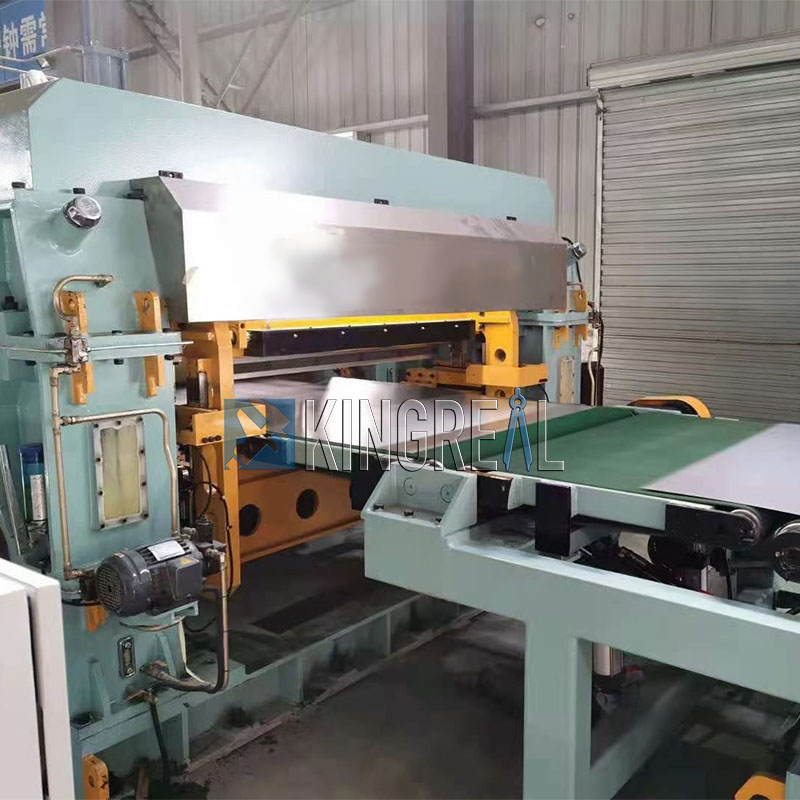

2/The Cut To Length Machine kahekordne servo etteandesüsteem koos pöörleva kodeerijaga saavutab söötmise täpsuse ±0,05 mm. Hüdrauliline puhverseade vähendab lõikevibratsiooni, tagades sileda, peeglitaolise pinnaviimistluse.

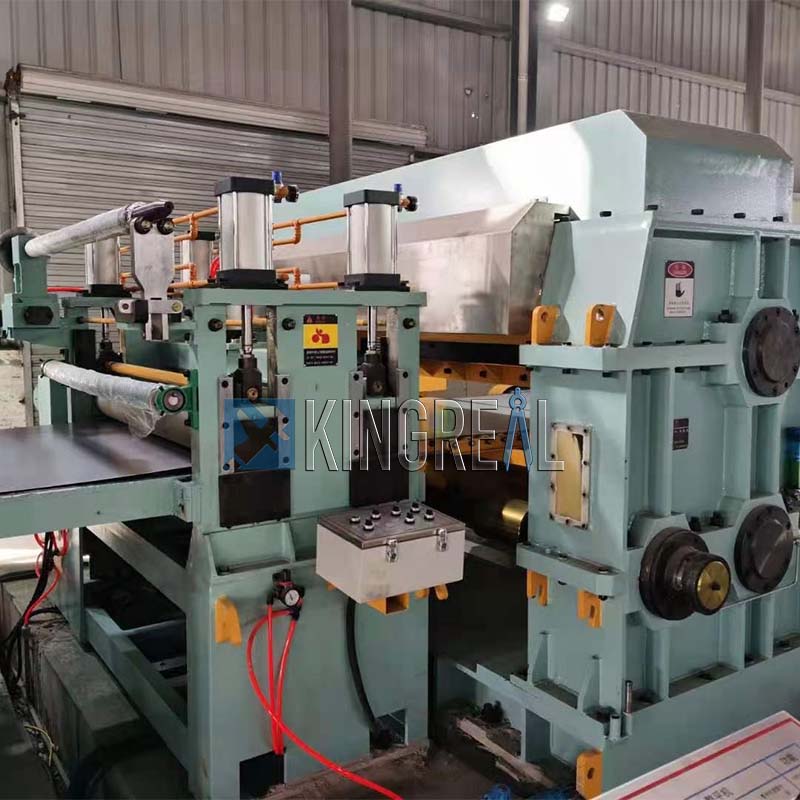

3/The Cut To Length Machine kasutab kuue rulliga tasandusmasinat, et lehtmaterjal oleks tasane ja defektideta. 3/The Cut To Length Machine on varustatud vanaraua lõikamisseadmega, mis eraldab kenasti servamaterjalid.

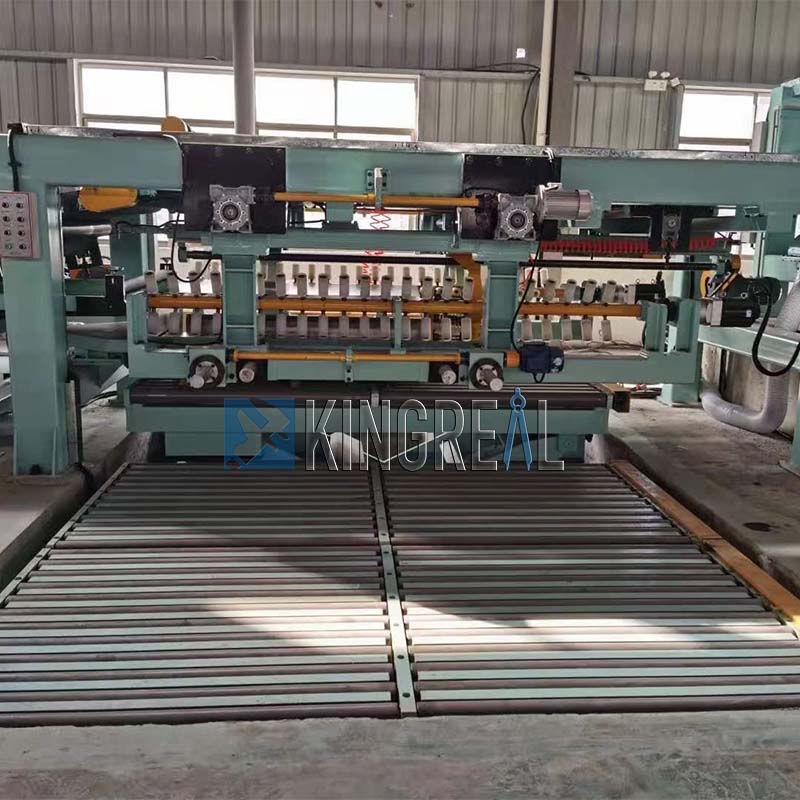

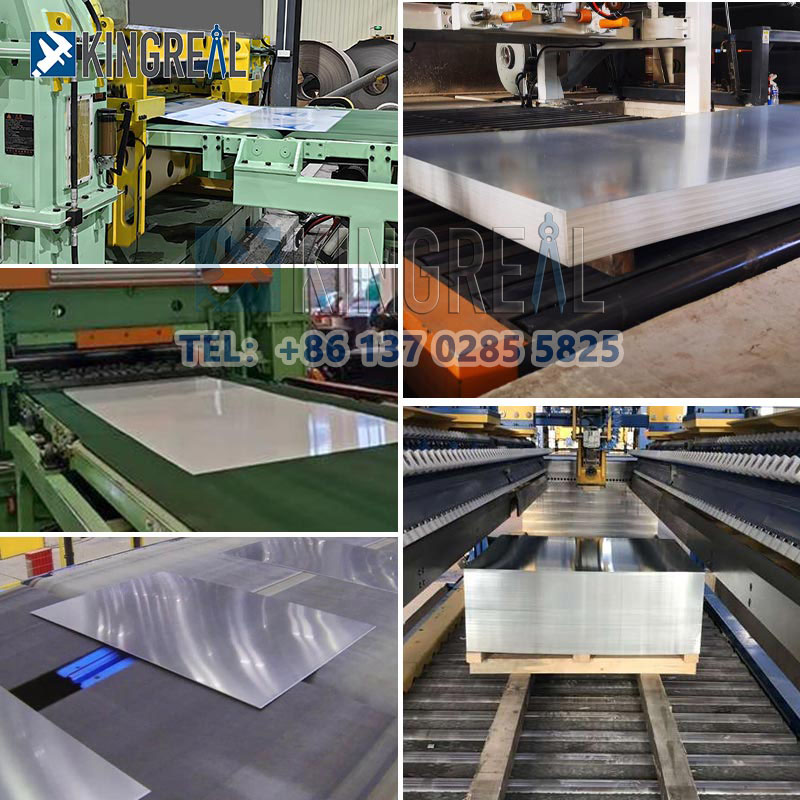

4/Pikkuseks lõigatud masin: automaatne virnastamissüsteem korraldab valmistooted korralikult vastavalt eelseadistatud mustritele.
1/ Kuidas valida pikkusega lõikamiseks virnaseadet?
c. Pärast materjali laadimist peate kontrollima keskmist asendit ja veenduma, et aukude vahe on õige.
Pukk-tüüpi konstruktsioonil on rullkonveierid ja peksmisseade, mis võimaldab rullkonveierite või konveierilintide abil transporditavaid terasplaate kenasti virnastada konveieri platvormidele või hüdraulilistele tõstukitele. See on varustatud pneumaatilise puhumissüsteemiga, mis takistab tõhusalt plaadi kriimustamist.
Avatud tüüpi konstruktsioon, mis on varustatud vasaku ja parema materjalijuhikuga ning pneumaatilise peksmisseadmega, võib laduda konveierirullikute või konveierilindiga transporditavaid terasplaate hüdraulilisele tõsteplatvormile.
2/Kuidas täppislõike pikkusega joont sisse lülitada?
a. Enne lõikamisliini käivitamist peate kontrollima, kas tööpinkide käepidemed ja liikuvad osad töötavad korralikult.
b. Metallpoolid peavad olema korralikult klambriga kinnitatud ja kinnitatud ning kontrollima, kas tasandus- ja sirgestamisseadmed on samaaegselt sisse lülitatud.
c. Pärast materjali laadimist peate kontrollima keskmist asendit ja veenduma, et aukude vahe on õige.
d. Kiiruse muutmiseks peate masina peatama. Kui lõikamismasin töötab, ei tohi käega puudutada materjali, kätega ei tohi puudutada vormi ega mootorit.
e. Ärge asetage tööpinkide siinidele või vormidele tööriistu, mõõteriistu, kindaid ega muid esemeid.
f. Ärge jätke masinat pärast käivitamist; tegutseda täie keskendumisega.
3/Mis on täppislõike rakendamine pikkusega joonele?
Autotööstuses saab pikkusesse lõigatud liinidega lõigata ülitugevaid terasplaate auto kereraamidesse; uues energiatööstuses saab lõikemasinaid kasutada mootorisüdamike jaoks mõeldud räniteraslehtede täpseks lõikamiseks.
2/The Cut To Length Machine kahekordne servo etteandesüsteem koos pöörleva kodeerijaga saavutab söötmise täpsuse ±0,05 mm. Hüdrauliline puhverseade vähendab lõikevibratsiooni, tagades sileda, peeglitaolise pinnaviimistluse.
 |
 |
 |
 |
