Täielik automaatne lõikamine pikkuse jooneni

Video täieliku automaatse lõikejoone kohta

Mis on täisautomaatne pikkusele lõigatud joon?

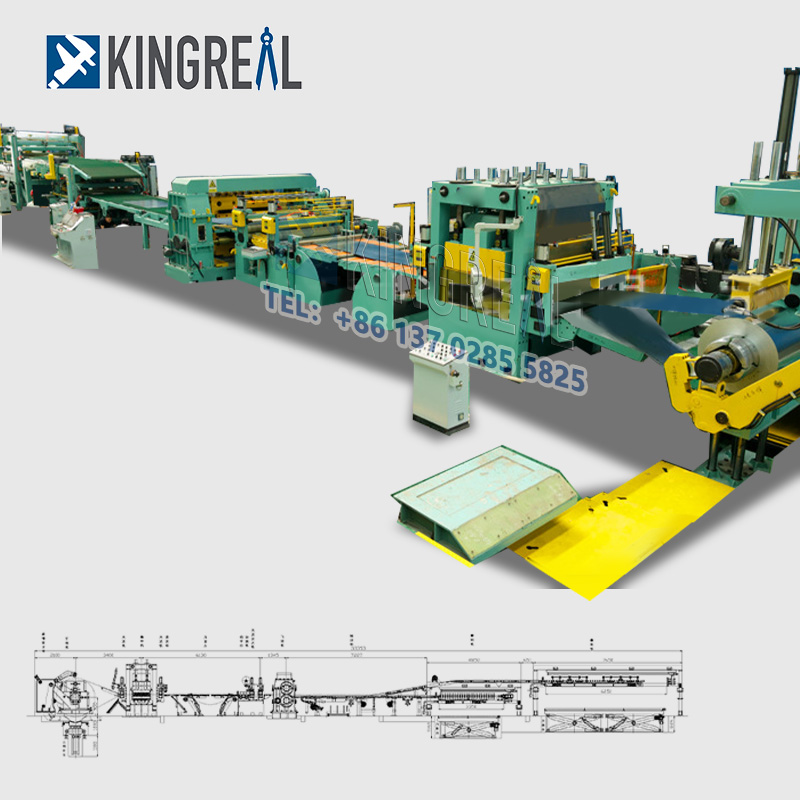

KINGREALi täisautomaatne pikkusesse lõigatud liin on mõeldud erineva materjali mähise lõikamiseks vajalikuks leheks ja profiili virnastamiseks, mis koosneb peamiselt decoilerist, klambritasandajast, lõikurist, virnastajast jne ning on varustatud abiseadmetega, nagu söötja, külgjuhtseade, üleminekuseade, konveier jne.

KINGREALi projekteeritud täisautomaatsel pikkusele lõikamisliinil tuleb toimingute vahel PLC puuteekraanile sisestada vaid vajalik tootmiskiirus ja määratud laius ning seejärel saab automaatne tootmine alata.

Täieliku automaatse pikkusega lõikejoone töövoog

Käruga dekopeerija --- Hüdrauliline dekopeerimisseade ---Sirgendaja --- Loop Bridge --- Kodeerimis- ja mõõteseade (sabaplaadi pigistamisega) --- Lõikemasin --- Konveier --- Hüdrauliline tõsteplatvorm --- Virnastaja koos puhuriseadmega --- Tühjendage käru

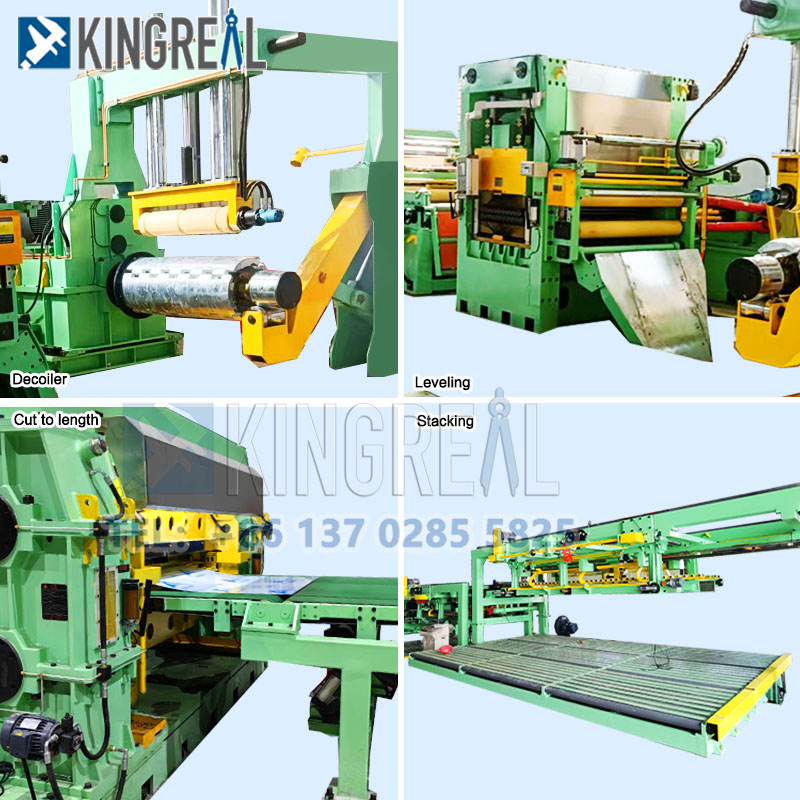

Täieliku automaatse pikkusega lõikamise joone põhikomponendid

Hüdrauliline konsooldespiraator

KINGREAL konstrueerib poolide toestamiseks ja lahtikerimiseks hüdraulilise konsooldekolaatori, mille kandevõime on 15 tonni (maksimaalne).
Hüdraulilisi silindreid kasutatakse selleks, et kerimisrull oleks sissetõmmatav ja sobiks pooli siseläbimõõduga. See on varustatud konsoolvarrega.
10 0 Nm pöördemomendiga mootor juhib pooli tööd edasi- ja tagasisuunas ning saab ka pingega lahti kerida.

Loop

Pikkusesse lõigatud silmus kasutab lahtikerimise ja lõikaja vahelise kiiruspuhvri juhtimiseks kahte silmakomplekti. T-silmi juhib PLC.
Funktsioon: seda kasutatakse erineva kiiruse kõrvaldamiseks ja vale rajaga lehe õigesse suunda tagasi toomiseks.
Algul tõstetakse kaubaalused ja üleminekuplaadid silindrite abil tungrauaga üles, et pea läbi läheks. Töötamisel liiguvad üleminekuplaat ja kaubaalused allapoole ning plaate hoitakse süvendis.

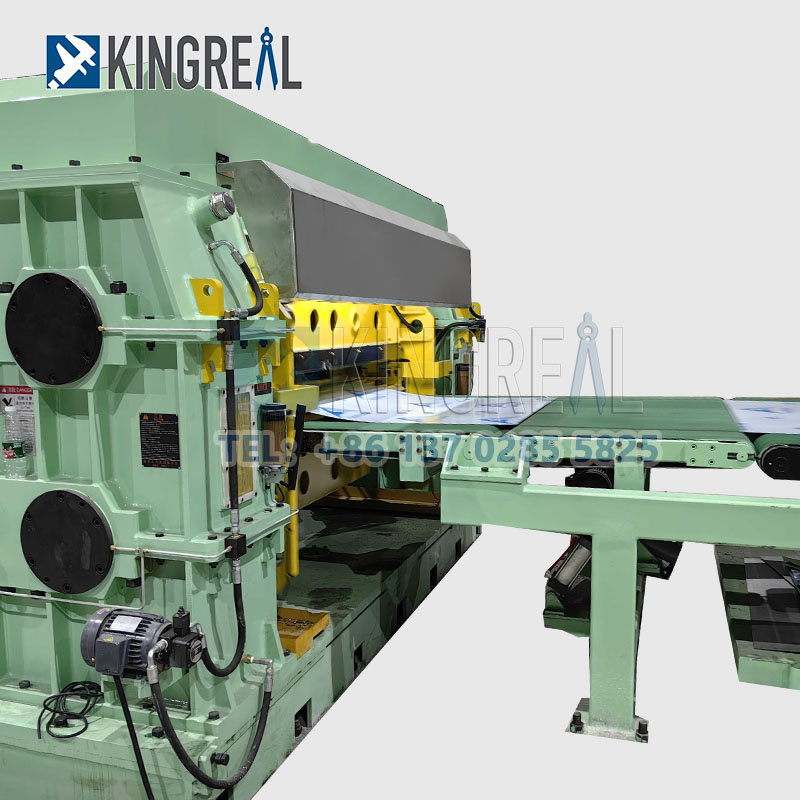

Kiire lõikemasin

Täielikult automaatne pikkusesse lõigatud liini lõikamise režiim: hüdrauliline üles- ja allalõikamine, sööturi otsesignaaliga automaatne lõikamine
Lõikevahede reguleerimise kujunduslike lõikematerjalide kasutamine, kuumtöötlus võib ohutult nihutada 2 mm terasplaati

Pneumaatiline virnastajaseade

Pneumaatiline plaatide virnastamine, PLC-ga juhitav tõstmine.nKolm 0,75 kW mootorit lohistavad laiuse ja pikkuse reguleerimiseks.
See on varustatud vastava tuuleseadme trompetiga ja kõrgsurveventilaatoriga, et vältida metalllehe hõõrdumist.

Hüdraulikasüsteem

Veenduge, et iga hüdraulikakomponenti kasutatakse. Hüdraulikasüsteemi töörõhk on 6,3-16Mpa.

Täieliku automaatse pikkusega joonele lõikamise eelis

Pikkuslõikusmasina omadused
- Täisautomaatne tootmine
- Kõrge automatiseerituse tase;
- Lihtne ja usaldusväärne töö;
-Fikseeritud pikkuse kõrge täpsus;
- Lehtmaterjali kõrge tasapinnalisus
- Korralik virnastamine.

Masina pikkusesse lõikamise viitekuupäev

KKK

Kas olete tootja?

KINGREAL Machinery on professionaalne tootja ja tarnija.
Pakume täislahendusi poolide töötlemisel ja tööpinkide ehitamisel, mis hõlmavad kiiret pooli lõikamisliini, vase lõikamismasinat, 200 m/min pooli lõikamismasinat, lihtsat lõikamismasinat, pikkusega lõikamismasinat, kärbsega lõikamismasinat pikkusega lõikamismasinale, pooli ctl masin.
Meil on professionaalne meeskond ja rikkalik projektikogemus, mis pakub teile parimat teenust, tere tulemast meiega ühendust võtma.

Kuidas oma ettevõtet külastada?

Meie tehas asub Foshani linnas Guangdongi provintsis. Seega on meie linna kaks teed.
Üks on lennuga, otse Foshani või Guangzhou lennujaama. Teine on rongiga otse Foshani või Guangzhou jaama.
Tuleme teile jaama või lennujaama järele.

Kuidas tellida?

Kuidas masinat paigaldada?

Et aidata meie klientidel masinate paigaldusprobleeme lahendada, pakub KINGREAL nii veebipõhiseid kui ka kohalikke paigaldusteenuseid TASUTA!
