0,3-2 1600 mm terasest jooneni lõigatud

0,3-2 1600 mm terasest lõigatud liini saab tarnida KINGREAL MACHINERY, mida kasutatakse erineva materjali mähise lõikamiseks konkreetse laiusega lehtplaadile. KINGREAL võib pakkuda professionaalset programmikujundust, uusimat pakkumist ja professionaalset müügijärgset meeskonnateenust. Tere tulemast meiega ühendust võtma!

Saada päring    PDF allalaadimine

Tootekirjeldus

Kellumbes0,3-2 1600 mm terasest jooneni lõigatud



 Masina kirjeldus:

KINGREAL Steel CutL-lepikkus rida sobib erinevatele materjalidele (nt teras, metall, roostevaba ja alumiinium).paksus 0,3-2mm, jalaius võib ulatuda 1600 mm-nilehtplaat lõikeosa töötlemiseks kliendi jaokss spetsiifiline vajadus.


Pikkus lõigatud liini varustuskonfiguratsioon on paindlik; KINGREAL võib valmistada tootmismasinaid, mis on spetsiaalselt kohandatud teie vajadustele. Spetsiifiliste vajaduste rahuldamiseks lõi KINGREAL puutetundliku ekraani, mis võimaldab kasutajatel reguleerida lõigatavate poolide pikkust ja arvu. Automaatne fikseeritud pikkusega liin kasutab pikkuse mõõtmiseks servomootorit, tagades toodetava kauba korrektsuse.

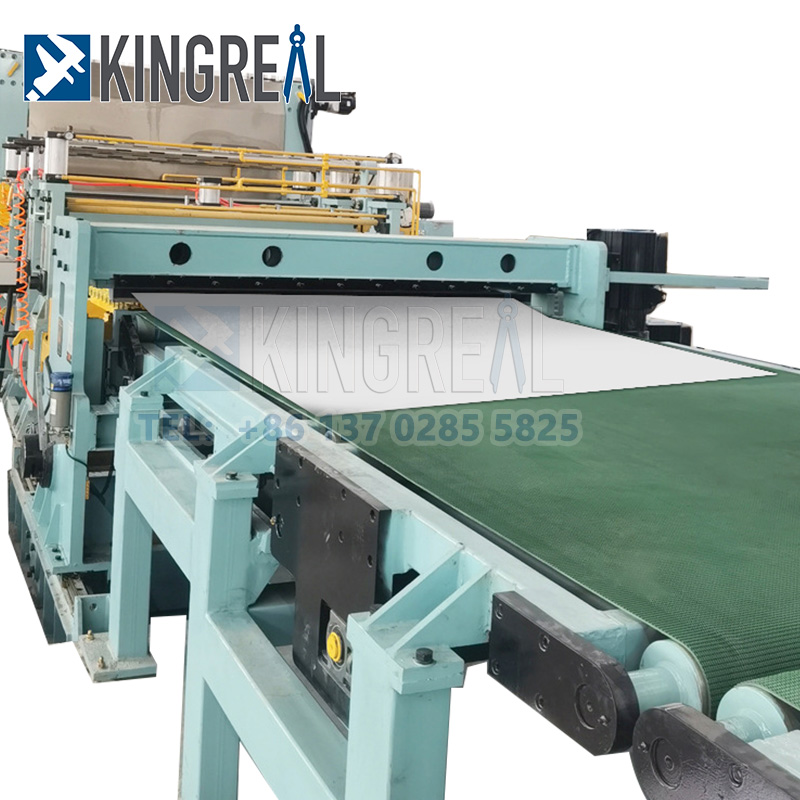

stainless steel cut to length machine

Peamised komponendid(0,3-2) × 1600 mmSteelCutL-lepikkus rida

Ei

Komponendi nimi

Number

1

Pooli laadiv auto

1 ühik

2

Hüdrauliline decoiler

1 ühik

3

Loop

2 ühikut

4

Külgjuhtseade

1 ühik

5

Sirgendaja masin

2 ühik

6

Kõrge täpsusega lõikemasin

1 ühik

7

TransportTvõimeline

1 ühik

8

PneumaatilineStakk

1 ühik

9

Hüdrauliline juhtimissüsteem

1 komplekt

(Osade loend on ainult viitamiseks ja seda tuleb kohandada vastavalt kliendi vajadustele.)


Tehniline spetsifikatsioon:



Masina nimi

Steelcutl-lepikkusline

Rulli materjal

Teraslehtmuud saab pakkuda

Rulli maksimaalne paksus

3mm

Rulli maksimaalne kaal

1600 mm

Max mähise kõrgus

20 tonni

Coil I.D

508mm, 610mm, 760mm

Coil O.D

2000 mm

Max lõikepikkus

24m

Lõikamiskiirus

60 m/min

Lõiketaluvus

±0,01 mm

Elektriline juhtimissüsteem

PLC automaatjuhtimine



Selle pikkuseks lõigatud joone tööprotsess:

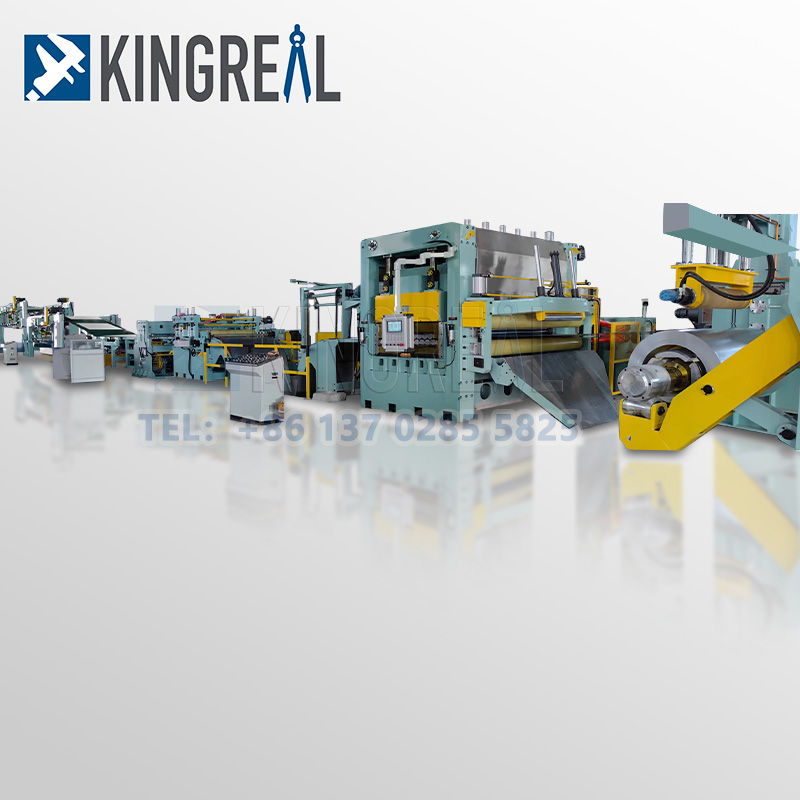

steel cut to length line


Pooli laadimisauto -- Hüdrauliline dekopeerimisseade -- Söötmisjuhtplaadi liitmik -- Muljumismasin -- Silmus -- Kiire lõikamine -- Virna

Tootmisliini funktsioon:

Komponendi nimi

Kirjeldus

Spetsifikatsioon

Hüdrauliline decoiler

Laadimissektsiooni kasutatakse lehtmetalli söötmiseks lõikemasinasse lõikamiseks.

Tavaliselt kasutab see hüdraulilist laadimismehhanismi, mis suudab teostada automaatset laadimist ning kontrollida laadimiskiirust ja -asendit andurite kaudu, et tagada metalllehtede täpne sisenemine lõikepiirkonda.

1. võimsus: 7,5KW



2. Kiiruse reduktor: X95 kaheastmeline tsükloidne tihvtratta reduktor

Kärbselõikusmasin

Lõiketööriist on raskemetallide lõikeliini masina põhikomponent, mis koosneb tavaliselt ülemisest ja alumisest noast. Noad on valmistatud kõrgekvaliteedilisest legeerterasest, millel on kõrge kõvadus ja kulumiskindlus.



Ülemise noa ja alumise noa vahet saab reguleerida vastavalt metalllehe paksusele, et tagada lõikeefekt ja lõike kvaliteet.

Võib viidata ülaltoodud tabelile



12x2500 hüdrauliline lõikamine 22KW

Hüdraulikasüsteem

Raskemetallide lõikeliini masin on varustatud täiustatud elektrilise juhtimissüsteemiga, sealhulgas PLC-kontrolleri, puutetundliku ekraaniga operaatoriliidese ja anduritega.



Juhtimissüsteemi kaudu saab realiseerida masina automaatset käitamist ja jälgimist ning lõikeparameetreid saab reguleerida, et tagada lõikamisprotsessi stabiilsus ja ohutus.

1.  Vooluhulk: L=40L/min

2. Rõhk: P=12Mpa

3. Võimsus: 7,5 kW

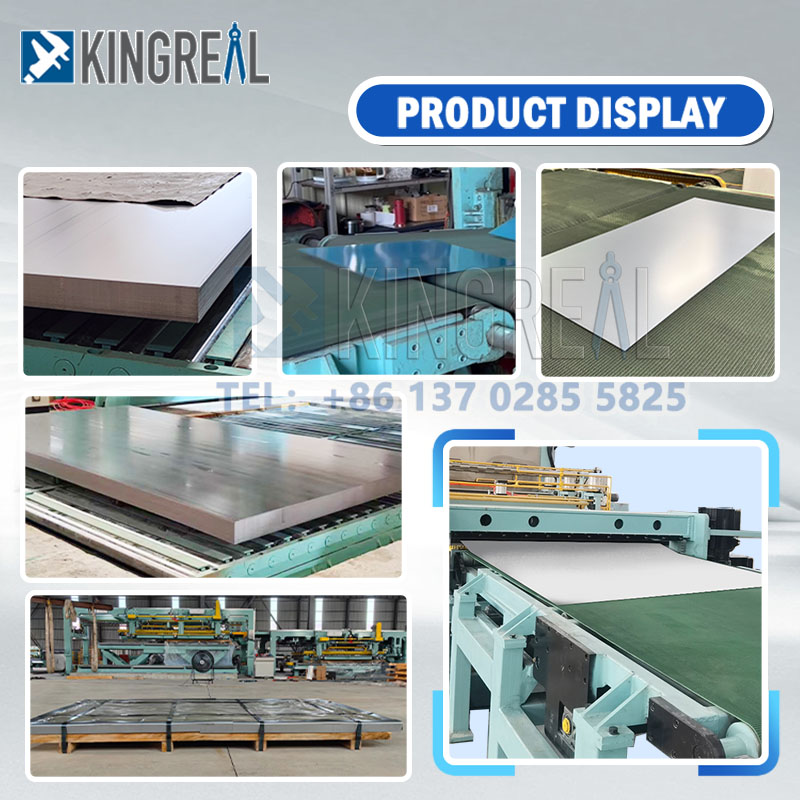

Lõpptoote väljapanek

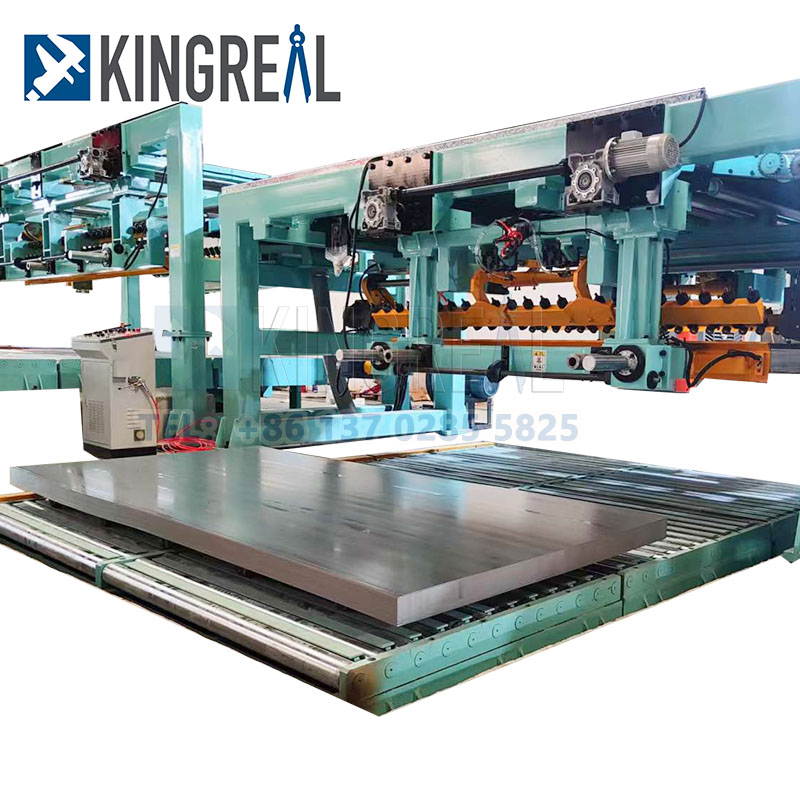

steel cut to length machine

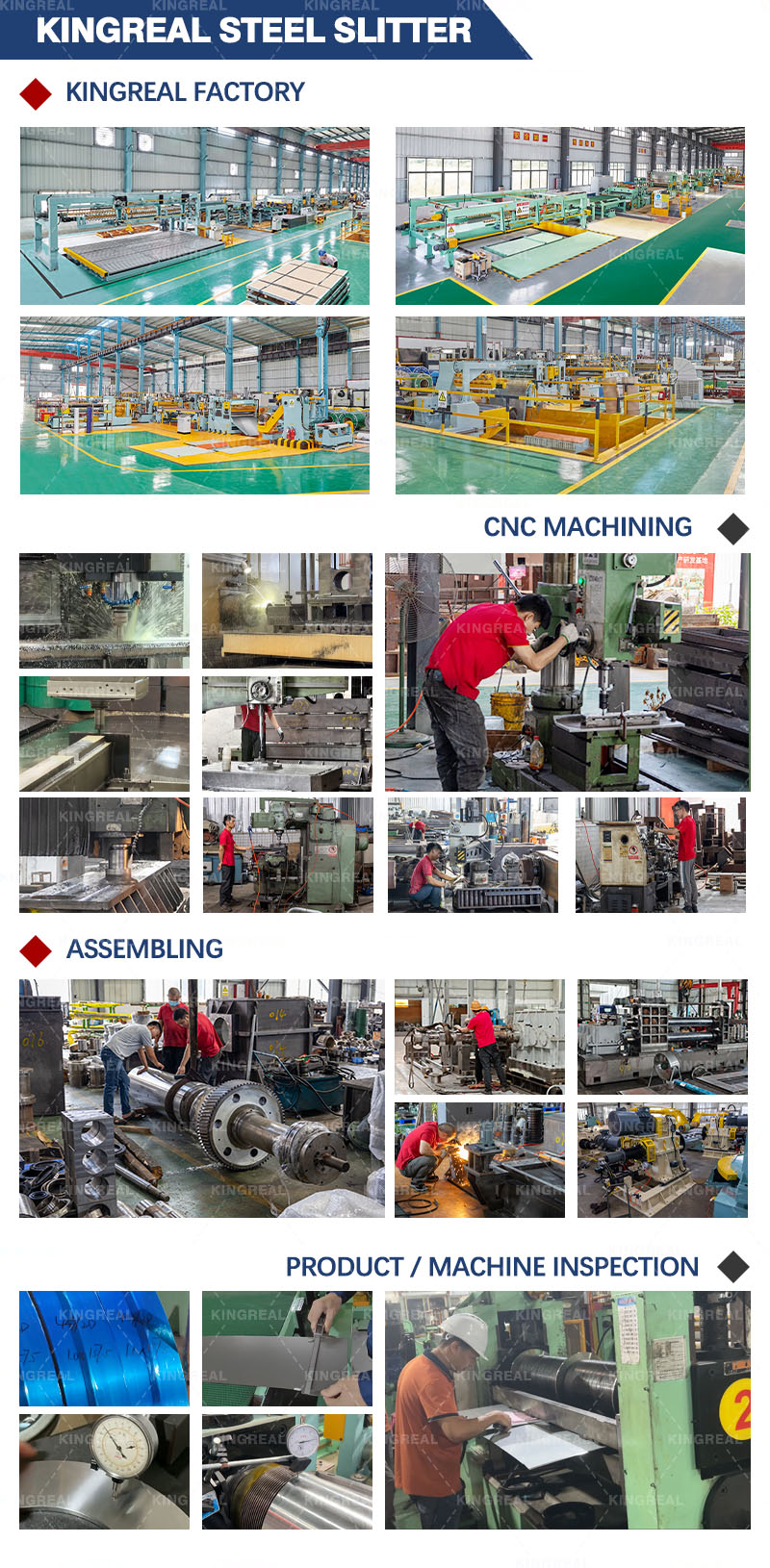

Meie tehas



KINGREALil on oma tootmistsehh, kuhu kuuluvad raamivalu tsehh, CNC juhtimistsehh, detailide töötlemise tsehh ja montaažitsehh. Masinate tootmiskvaliteedi tagamiseks testitakse ja reguleeritakse kogu liini tehases. KINGREAL tervitab kõiki kliente meie tehast külastama.

Seotud projekt

2023 KINGREAL on edukalt vedanud erinevaid liikepooli lõikamise masinja CTL-liinide seadmed riikidesse, sealhulgas Saudi Araabiasse, Venemaale, Indiasse ja Türgisse.Lisateavet projekti kohta saate siit.
