Lehtmetallist lõigatud joonega videoekraan:

Pikkusesse lõigatud lehtmetall Ettevõtte ülevaade:

KINGREAL STEEL SLITTER tegeleb rullide töötlemise seadmete tootmisega, pakkudes klientidele erinevaid projekteerimis-, tootmis- ja müügiteenuseid. Kõige eristuvamad tooted on poolilõikamismasin ja pikkusega joon. Neid masinaid kasutatakse laialdaselt erineva suuruse ja kujuga metalllehtede lõikamiseks, lõikamiseks või mulgustamiseks. Pikkusjooneni lõigatud lehtmetall on üks KINGREAL STEEL SLITTERI mähise töötlemise seadmetest, mida kasutatakse mähise töötlemiseks määratud laiusega leheks.

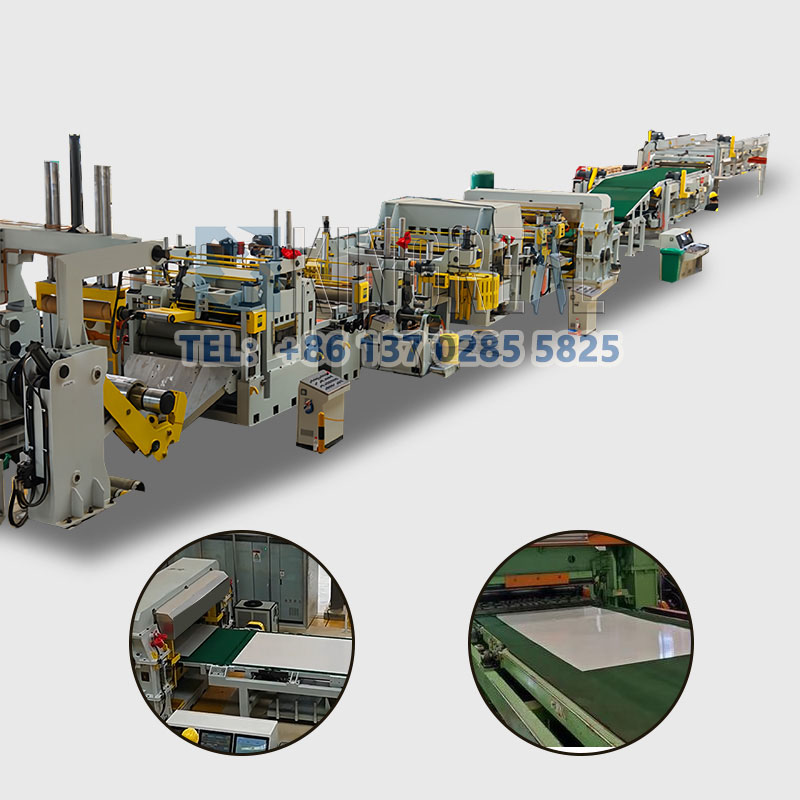

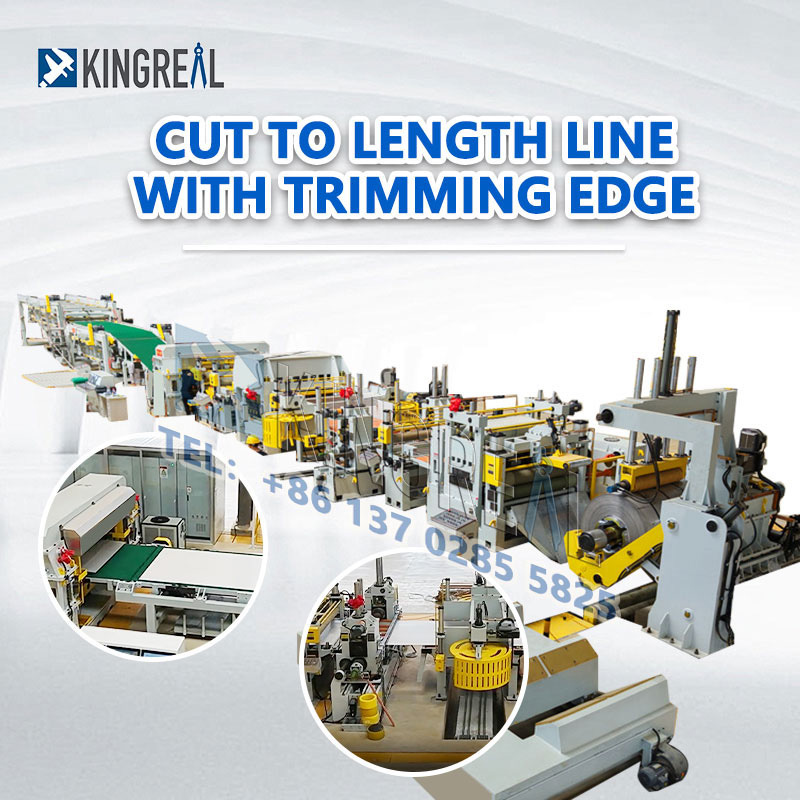

Pikkusesse lõigatud lehtmetall Masina kirjeldus:

Pikkus lõigatud lehtmetalli KINGREAL STEEL SLITTER masinat kasutatakse metallpoolide lahtikerimiseks, tasandamiseks, etteandmiseks, pikkuseks lõikamiseks, trimmimiseks ja virnastamiseks, kasutatavate materjalide hulka kuuluvad alumiiniumrull, roostevaba teras, külmvaltsitud teras, kuumvaltsitud teras, PPGI, vaskriba ja muud materjalid, mis tagab, et lehtmetalli diagonaal on 50 mm ja masinlõike täpsus ≤0 mm. maksimaalne kiirus võib olla kuikõrge kuni 80M/min.

Erineva paksusega rullid, materjalid ja lõikelaiused mõjutavad otseselt pikkusega joonele lõigatud metalllehe kujundust. Rullide tavaline paksus on 0,3–3 mm ja nihkepikkus 1200–1600 mm, mis on enamiku klientide üks tootmisnõudeid. Samal ajal saab KINGREAL STEEL SLITTER ka disaini kohandada vastavalt kliendi kindlaksmääratud tootmisvajadustele, kas validaraske gabariidi pikkus joonele lõigatudvõikompaktne mähis lõigatud pikkusega joonele.

Rohkem kui 20-aastase tootmis- ja müügikogemusega KINGREAL STEEL SLITTER on edukalt müünud ​​oma pikkusega lõigatud liini sellistesse riikidesse naguSaudi Araabia, India ja Venemaaning suudab pakkuda optimaalseid lahendusi ja müügijärgset teenindust.

Tere tulemast meiega ühendust võtma.

Rullide töötlemise tootekataloog:

(Allalaadimiseks võite klõpsata siin)

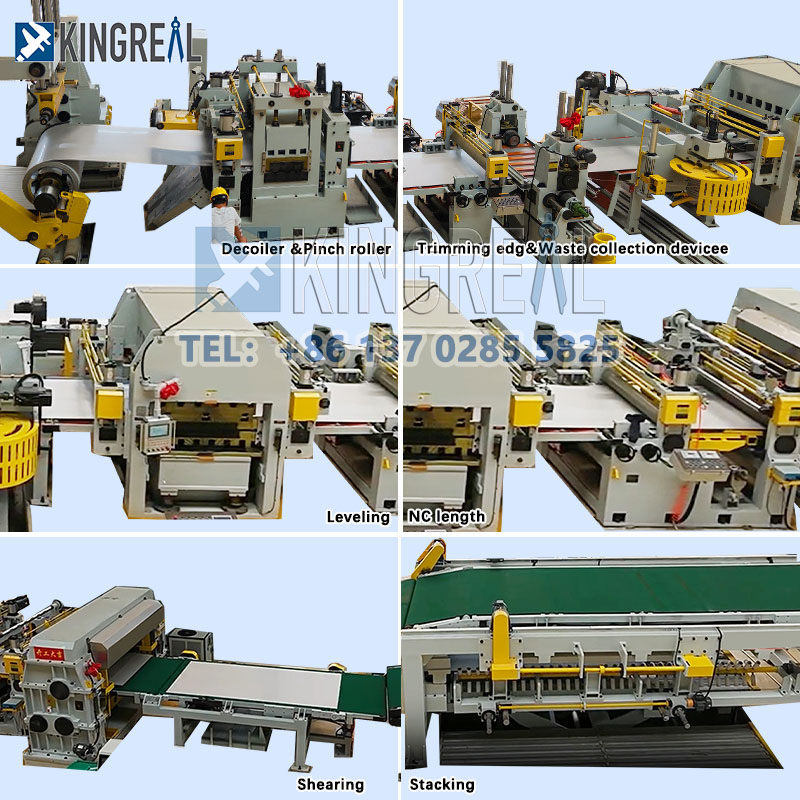

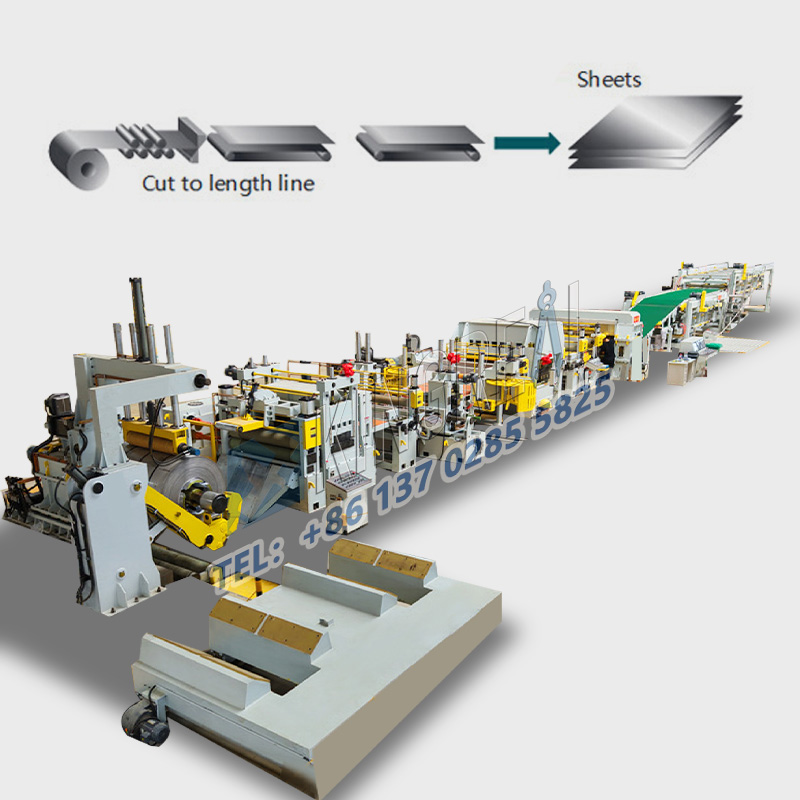

Pikkusjoonele lõigatud lehtmetalli tööprotsess:

Rullkäru → Dekopeerija → Pinge etteanderulli etteandmine → Kõrge täpsusega tasandusseade → Fikseeritud pikkusega lõikamine → Mahalaadimislaud / Automaatne virnastamislaud

Pikkusjooneni lõigatud lehtmetalli tehniline spetsifikatsioon:

①　pooli spetsifikatsioon:

②　Lehtmetall, mis on lõigatud joone spetsifikatsiooni järgi

③　Pikkusjooneni lõigatud lehtmetalli komponentide loend

- mähiskäru

- Hüdrauliline decoiler

- Sissepääsu juhend

- Neli / kuus kõrge nivelleerimismasin

- Ringsild

- Külgsuunas rihmaratas

- CNC servo söötmise sirgendusmasin

- Mõõtesüsteem

- Lõikemasin

- Konveierilaud

- Pneumaatiline mahalaadimisseade

- Hüdrauliline tõstelaud

- Auto lahtivõtmine

- Hüdraulikasüsteem

- Pneumaatiline süsteem

- Elektrisüsteemi PLC juhtimine

Pikkusjooneni lõigatud lehtmetalli põhikomponentide detail:

Pikkusjoone järgi lõigatud lehtmetalli tasandamine:

Funktsioon: kasutatakse materjali tasandamiseks ja fikseeritud pikkusega söötmiseks.

Põhistruktuur: tasandusrull, elektriline osa, vastusurverulli komplekt, toite- ja tühjendustoe tugiistme komplekt.

Tasandusrull: Gcr15 kuumtöötlusteras karastatakse ja karastatakse ning seejärel töödeldakse kõrgsagedustöötlusega. Pärast kahekordset galvaniseerimist ja silindrilist lihvimist on pind läikiv ja sellel pole jälgi ning kõvadus ulatub HRC62 kraadini või rohkem. Tasandusvõlli läbimõõt on ø100mm. Nivelleerimisrulli tõstmiseks reguleerige käsitsi tiguülekannet.

Lõika pikkus masin

Funktsioon: kasutatakse fikseeritud pikkusega materjalide lõikamiseks.

Põhikonstruktsioon: põhiraam, tera, pneumaatiline sidur, elektriline osa jne.

Põhiraam: kogu raam on keevitatud kvaliteetse süsinikkonstruktsiooniterasega ja pärast keevitamist on lõõmutatud.

Tera: tera on valmistatud Cr12 materjalist, kuumtöötluse kõvadus ulatub HRC62 kraadini ja neljatahulist lõikeserva saab vahetada.

Pneumaatilise siduri struktuur: traditsioonilise mehaanilise pidurdusmeetodi muutmine, madal müratase, pikk kasutusiga ja täpne.

Pikkusjoonega lõigatud lehtmetalli virnastamismasin

Funktsioon: kasutatakse materjali transportimiseks.

Põhistruktuur: raam, hüdrosüsteem, veeremisplatvorm jne.

Raam: see on keevitatud süsinikterasest, mis on stabiilne ja kindel. Kääri tüüpi disain, silinder on venitatud ja tõstetud.

Tõsteplatvorm tühjendamiseks: õlimootor käitab käigukasti ketiratast, et trumlit pöörlema ​​panna, et edastada materjali väljavool.

Erinevad pikkusega lõigatud lehtmetalli lahendused

Pikkusesse lõigatud lehtmetalli masina kiirus: KINGREAL STEEL SLITTER pakub vastavalt kliendi nõudmistele lehtmetalli pikkusesse lõigatud liini tootmislahendusi, mis vastavad pikkusega lõigatud lehtmetalli erinevatele kiirustasemetele. Näiteks KINGREAL STEEL SLITTER pakub erinevaid poolilõikamismasinate konstruktsioone, virnastamis- ja lõikamissüsteeme. KINGREAL STEEL SLITTERI levinud lehtmetalli pikkuseks lõigatud tootmisliini tootmiskiirused on 80m/min ja 50m/min.

Pikkusesse lõigatud lehtmetalli lõikamismeetod: KINGREAL STEEL SLITTER saab kavandada erinevaid lõikesüsteeme lehtmetalli pikkusele lõigatud liinide jaoks, sealhulgaskärbse lõikamine lõigatud pikkusega joonele, pöörlev lõikaminepikkusega jooneks lõigatud, kiige lõikaminepikkusega jooneks lõigatudjafikseeritud lõikaminepikkusega jooneks lõigatud.

Pikkus lõigatud lehtmetalli materjali paksus: KINGREAL STEEL SLITTER saab kohandada vastavalt kliendi tootmisvajadustele vastava pikkusega lõigatud lehtmetalli. KINGREAL TERASLÕIKURpikkusega joonteks lõigatud valgusmõõtursaab hakkama rullidega 0,2-3mm, KINGREAL STEEL SLITERkeskmise pikkusega lõigatud joonedalates 0,3-6mm ja KINGREAL STEEL SLITERraske gabariidiga lõigatud pikkusega jooned6-25 mm.

Pikkus lõigatud lehtmetalli hind: KINGREAL STEEL SLITTER oskab vastavalt hinnale projekteerida komponente erinevate pikkusega lõikejoone parameetrite ja jõudluse jaoks. Näiteks KINGREAL STEEL SLITTERI pikkusesse lõigatud lehtmetallist masinale saab lisada silmus- või kaevulõikeseadmeid; pikkusesse lõigatud plekiliini saab varustada kahe tasandusseadme, kahe virnastuslauaga jne; ning kompaktseid ja ökonoomseid mõõtu lõigatud lehtmetalli masinalahendusi saab ka klientidele kohandada.

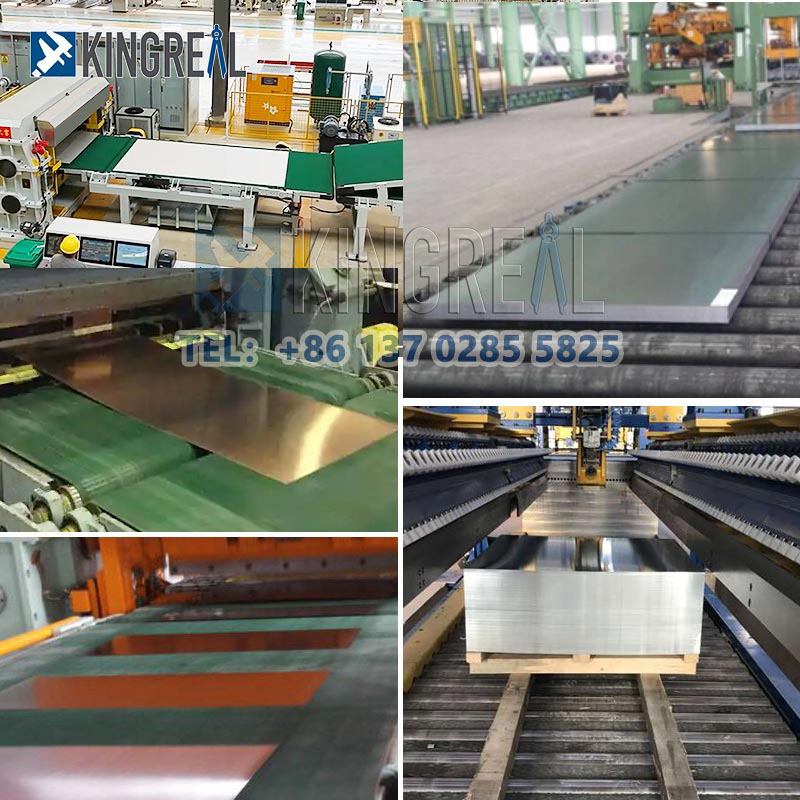

Lõpptoote väljapanek:

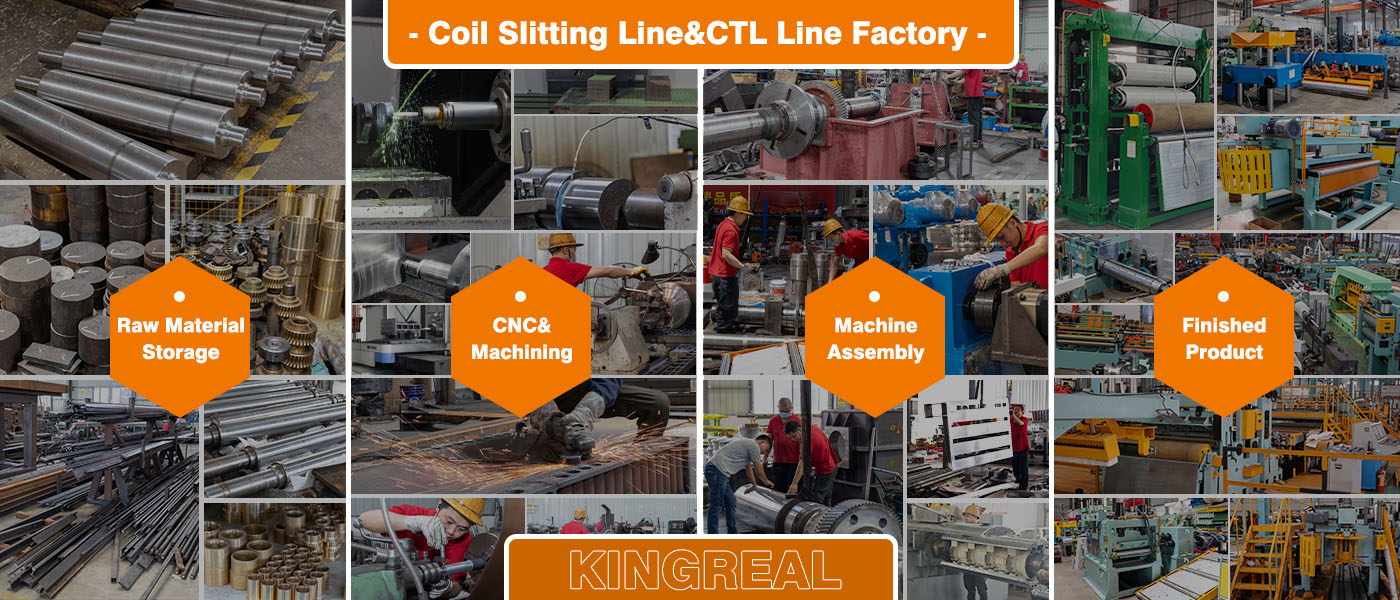

Pikkus lõigatud masina kvaliteedikontroll:

KINGREAL STEEL SLITTER on kehtestanud range kvaliteedikontrolli protsessi tagamaks, et iga tootmisetapp vastab standarditele ja nõuetele. See hõlmab toormaterjali hankimist, tootmisprotsessi, kokkupanekut, katsetamist jne. Tagamaks, et iga pikkusesse lõigatud lehtmetalli osa vastab kvaliteedistandarditele.

Pikkusliini lõigatud lehtmetall KINGREAL STEEL SLITTER on läbinud ka rahvusvahelise CE-sertifikaadi sertifikaadi.

Seotud artikkel lehtmetallist, mis on lõigatud pikkusega

1, Mis on pikkuseks lõigatud roostevabast terasest masin?

Pikkuseks lõigatud roostevabast terasest masin on metallitöötlemistööstuses asendamatu tootmisseade. Seda kasutatakse peamiselt metallpoolide horisontaalseks lõikamiseks ja vajaliku laiuse või pikkuse lõikamiseks.

2,Mis on pikkuseks lõigatud pöörlev pügamismasin?

Pikkusesse lõigatud pöörlevat lõikemasinat kasutatakse peamiselt metallipoolide, nagu vask, roostevaba teras, alumiinium ja raud, täpseks tasandamiseks ja täpseks lõikamiseks. Selle pöörleva pikkusega lõikejoone ainulaadne eelis seisneb selles, et sellega saab lõigata ilma masinat peatamata, vältides väikseid süvendeid, mis tekivad pöörleva pikkusega lõikemasina peatamisest lõikamiseks.

3,Kuidas kärbselõikus lõigatakse pikkusega joonele?

Pikkusesse lõigatud kärbsepiik on KINGREAL STEEL SLITTERiga varustatud masin. Kõrge täpsusega ja suure kiirusega pikkusesse lõigatud liinitehnoloogia osas pole KINGREAL STEEL SLITTER valdav mitte ainult õhukeste plaatide, pöörlevate kääride, lendavate kääritega kärbslõikamismasinate alal, vaid ka raskete ja keskmise koormusega pikkusega lõigatud liinide alal.
