Pikkuslõikamismasinat kasutatakse lehtmetallide lõikamiseks rullist leheks, lehtede sirgendamiseks ja pärast pikkuseks lõikamist lehe virnastamiseks metallist lõigatud joonele. Standardne pikkusega lõigatud metalliliin koosneb dekopeerimisseadmest, tasandusmasinast, etteande-, lõikeseadmest ja virnastamisseadmest.
Video metalli lõikamise masina kohta
Pikkusesse lõigatud metallist masina kirjeldus
KINGREAL STEEL SLITER metallpikkusesse lõigatud masin onkonstruktsioon erineva paksusega metallipoolide lõikamiseks kindlaksmääratud laiusega lehtedeks edasiseks metallitöötlemiseks.
Pikkus lõigatud metalliliin sisaldab tavaliselt mitut tootmisseadet, et tagada tootmisliini tõhus töö. Pikkusesse lõigatud metalliliine kasutatakse tavaliselt 0,3–12 mm või paksemate metallmaterjalide töötlemiseks, maksimaalselt 25 mm paksusega. Kui vajate kindla paksusega mähise töötlemist, võtke ühendust KINGREAL STEEL SLITTERiga. KINGREAL STEEL SLITTERI insenerid pakuvad pärast põhjalikku konsulteerimist kohandatud metallist lõigatud masina lahenduse.
Tavaliselt koosneb pikkusega lõigatud metallist joon täppiskomponentidest, nagu decoiler, sirgendaja, söötur, lõikeseade ja virnastamisseade. Lisaks kuvab pikkusesse lõigatud metallist masina PLC-süsteem sellist teavet nagu pikkus, lõigete arv ja kiirus. Kui kliendi määratud lõigete arv on saavutatud, peatub metallist lõikejoon automaatselt, näidates oma erakordset intelligentsust.
KINGREAL STEEL SLITTER disainib lisaks pikkusega lõigatud metalliliinidele ka mitmesuguseid metallist pikkusega lõigatud liine erinevate materjalide ja erinevate tootmisomaduste ja vajaduste jaoks, nagu näiteks
1. Pikkusjoone järgi lõigatud roostevaba teras
2. Teras lõigatud pikkusega joonele
3. Lõika Llngth jooneni kärpimisega
4. Metallist lõigatud pikkusega joon automaatse virnastamisega
5. Lõikamise ja metallist lõigatud pikkusega joonte kombineerimine

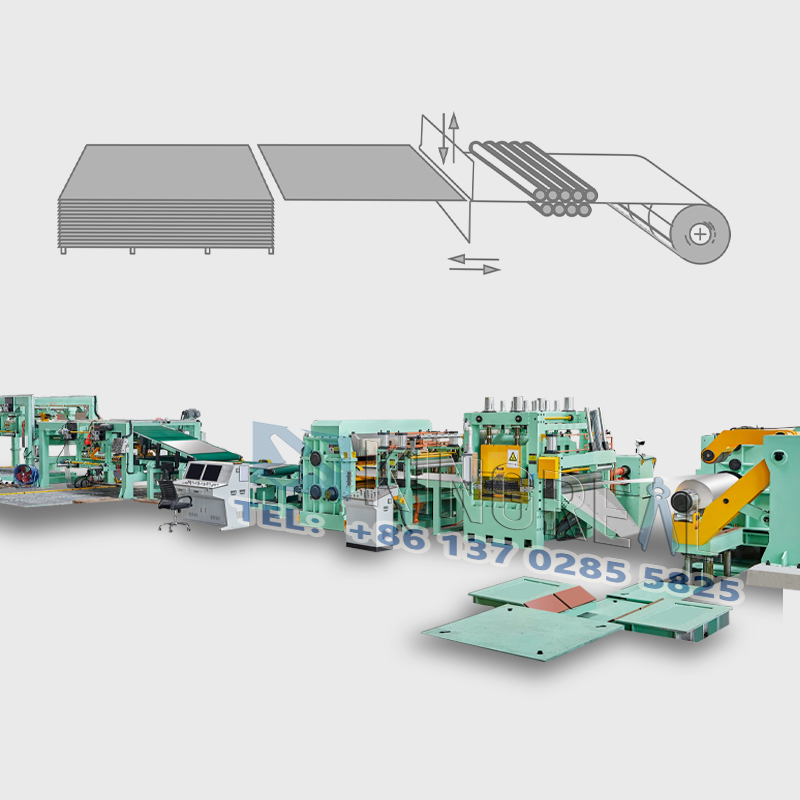

Pikkusesse lõigatud metalli töövoog
Rullkäru → Dekopeerija → Pinge etteanderulli etteandmine → Kõrge täpsusega tasandusseade → Fikseeritud pikkusega lõikamine → Mahalaadimislaud / Automaatne virnastamislaud

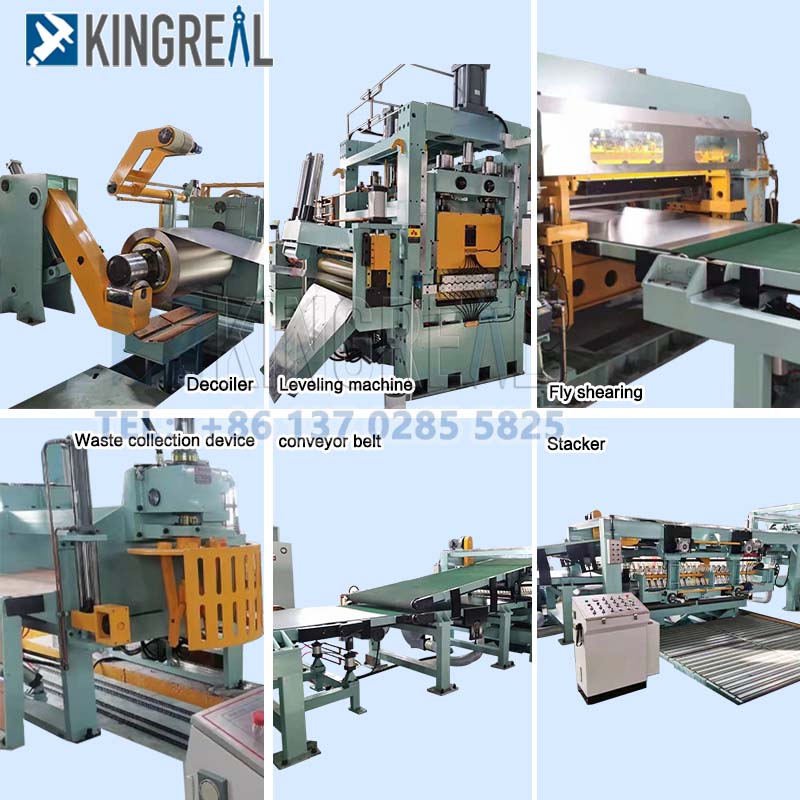

Pikkusjoonega lõigatud metalli põhikomponendid
KINGREAL STEEL SLITTERI hüdrauliline konsool on disainitud vaenlase tugipooli ja teostab lahtikerimist, mille maksimaalne kandevõime on 15 tonni.
Hüdraulilisi silindreid kasutatakse selleks, et decoiler oleks sissetõmmatav ja sobiks mähise siseläbimõõduga. See on varustatud konsoolvarrega.
KINGREAL STEEL SLITTERI tasandusmasinat juhib servomootor kiire etteande ja täpse pikkuse reguleerimise jaoks. Juhtimine toimub programmeeritava juhtimisega juhtkonsoolil.
Ajami meetod: 15 kW servomootor, täppisreduktor, sünkroniseeritud konveierilint etteanderullidega
Lõikerežiim, sealhulgas hüdrauliline üles- ja allalõikamine, sööturi otsesignaaliga automaatne lõikamine. Lõike reguleerimise konstruktsioonilõikematerjalide kasutamine, kuumtöötlus võib ohutult lõigata 2 mm terasplaati.
Pneumaatiline süsteem koosneb gaasiallikast (pakkuja poolt), gaasiallika töötlemise komponentidest, Salenoidist, sellega seotud torustikest ja balloonidest jne.
Salenoid ja muud komponendid on valmistatud kvaliteetsetest toodetest.
Tehnilised parameetrid: Õhuallika rõhk: 0,4-0,6Mpa. võimsus: 1m³/min.
Pikkusesse lõigatud metallist masina varustusloend
Hüdrauliline spiraalauto
- Hüdrauliline decoiler
- Hüdrauliline sissepääsujuht
- Neli / kuus kõrge nivelleerimismasin
- Ringsild
- Külgsuunas rihmaratas
- CNC servo söötmise sirgendusmasin
- Mõõtesüsteem
- Lõikemasin
- Konveierilaud
- Pneumaatiline mahalaadimisseade
- Hüdrauliline tõstelaud
- Auto lahtivõtmine
- Hüdraulikasüsteem
- Pneumaatiline süsteem
- Elektrisüsteemi PLC juhtimine
Pikkusesse lõigatud metalli spetsifikatsioonid
|
Masina tüüp |
Metall Pikkusjoone järgi lõigatud |
|
Rulli materjal |
Metallist mähis (muu saab kohandada). |
|
Rulli paksus |
0,5-10 mm |
|
Mähise laius |
600-2000 mm |
|
Mähise siseläbimõõt |
500/610 mm |
|
Rulli välisläbimõõt |
≤2000 mm |
|
Lõikamiskiirus |
10-70m/min |
|
Lõika pikkusesse Täpsus |
±1,5 mm |
|
Lõika pikkusvahemikku |
500-4000 mm |
|
Lehtede tasandamine |
≤±1,5 mm/m² |
Pikkus lõigatud metalliliinide pakkumiseks, mis vastavad täielikult KINGREAL STEEL SLITTERi klientide tootmisvajadustele, kohandab KINGREAL STEEL SLITER vastavalt meie klientide konkreetsetele joonistele ja nõuetele, sealhulgas materjali paksusele, materjalile, laiusele, nõutavale kiirusele ja tootmisskaalale, pikkusesse lõigatud metalli tootmislahendusi. Järgmised on mõned metallist lõigatud pikkusega liini tootmisvõimalused:
Metallist pikkusesse lõigatud masin lamineerimisseadmega
Täitmaks KINGREAL STEEL SLITTERI klientide rangeid nõudeid lehtmetalli pinna sileduse osas, saab KINGREAL STEEL SLITTER varustada pikkusega lõigatud metallid lamineerimisseadmega. Enne metallpooli lõikamismasinasse sisenemist kantakse pinnale kilekiht, mis hoiab ära selle kriimustamise teravate labade poolt lõikamisprotsessi ajal.
Pikkusesse lõigatud metallist masin topelttasandustega
Täitmaks KINGREAL STEEL SLITTERi klientide rangeid nõudeid lehtmetalli tasasuse osas ja säästmaks aega järgneval sekundaarsel töötlemisel, varustab KINGREAL STEEL SLITTER metallist mõõtu lõigatud masinad topelttasandustega. Metallist mähis läbib kaks tasandusetappi, tagades maksimaalse tasasuse.

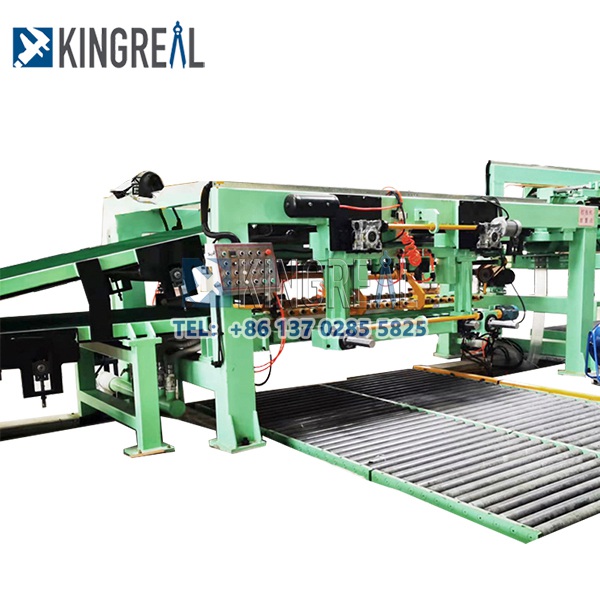

Pikkusesse lõigatud metalljoon, mis on varustatud kahe virnastuslauaga
Et parandada kogu pikkusesse lõigatud metalli tootmisprotsessi üldist tõhusust, saab KINGREAL STEEL SLITTER varustada metalli pikkusesse lõigatud liini kahe virnastuslauaga. See süsteem suurendab lehtmetalli virnastamise kiirust, tagades samal ajal kõrge kvaliteedi.
Meiee ja tähelepanu pikkusele lõigatud metallile
1. Kaalu tasakaalu hoidmiseks tuleks mähis õigesti panna. Mähiskäru peab enne lähtestamist mähise despiraatorisse fikseerima ja pingutama.
2. Vajutage esmalt tõmberulliga mähispead, seejärel avage mähise pakett, et vältida mähisepea avanemist.
3.Kui masin töötab, ei tohi operaator mähisel seista.
KKK
KINGREAL STEEL SLITTER on professionaalne tootja ja tarnija.
KINGREAL STEEL SLITTER pakub täislahendusi poolide töötlemisel ja tööpinkide ehitamisel, sealhulgas kiire pooli lõikamisliini, vase lõikamismasinat, 200 m/min pooli lõikamismasinat, lihtsat lõikamismasinat, pikkusega lõikamismasinat, kärbsega lõikamismasinat pikkusega lõikamismasinale, pöörlevat lõikamismasinat.
KINGREAL STEEL SLITTERil on professionaalne meeskond ja rikkalik projektikogemus, mis võib pakkuda teile parimat teenust, võtke meiega ühendust, et saada uusim hinnakiri ja pakkumine.
KINGREAL STEEL SLITTERI tehas asub Hiinas Guangdongi provintsis Foshani linnas. Seega on KINGREAL STEEL SLITTERI jaoks kaks võimalust.
Üks on lennuga, otse Foshani või Guangzhou lennujaama. Teine on rongiga otse Foshani või Guangzhou jaama.
KINGREAL STEEL SLITTER tuleb teile jaama või lennujaama järele.
KINGREAL STEEL SLITTER on sellele tööstusele spetsialiseerunud juba üle 20 aasta, eriti metallist pikkusesse lõigatud masinatele ja metallpoolide lõikamismasinatele.
Pikkus lõigatud metallist KINGREAL STEEL SLITTER masinat eksporditakse otse Venemaale, Vietnamisse, Indiasse, Indoneesiasse ja paljudesse teistesse Aasia, Aafrika, Lähis-Ida ja Lõuna-Ameerika riikidesse.
