Pikkusni lõigatud nööri loopimine lahendab põhimõtteliselt söötmis- ja lõikamiskiiruste mittevastavuse probleemi. KINGREAL STEEL SLITTER on kogenud pikkusesse lõigatud liinide tootja ja tarnija. Tere tulemast külastama meie Hiina tehast, et näha masinaid kas võrgus või isiklikult!

Video lõigatud joone loopimise kohta

Sissejuhatus silmusesse lõigatud joonesse

Pikkuslõikamisliin on mõeldud suureformaadiliste metallpoolide automatiseeritud töötlemiseks, integreerides põhiprotsesse, nagu lahtikerimine, tasandamine ja lõikamine, et saavutada ühekordne tootmine alates toorainepoolidest kuni kohandatud metalllehtedeni. Silmussillaga lõikejoon lahendab põhimõtteliselt söötmise ja lõikamise kiiruse erinevuse probleemi. Täpse kiiruse puhverdamise ja sünkroonimise juhtimisega on silmuslõikeseadme pikkuse fikseerimise toiming stabiilsem ja lõikamisprotsess on sujuvam, kõrvaldades täielikult kiiruse mittevastavusest põhjustatud traditsiooniliste pikkusesse lõigatud joonte valupunktid, nagu tootmiskatkestused ja ebapiisav täpsus. Seetõttu parandab silmuslõikamismasin märkimisväärselt silmuslõikeliini üldist tootmistõhusust ja vähendab tõhusalt seisakuid tootmise ajal.

Pikkuslõikejoone silmuse parameetrid

Tooraine: tsingitud leht; Külmvaltsitud leht; süsinikterasest

Lehe paksus: 0,3-4,0 mm

Lehe laius: 500-2000mm

Kiirus: 0-60m/min

Disainikaalutlused lõigatud pikkusega joone loomiseks

Pikkuslõikamismasin saavutab kiiruse sünkroniseerimise ja puhverdamise söötmise ja lõikamisetappide vahel läbi teadusliku konstruktsioonilahenduse, pakkudes kindla garantii silmuslõikeliini tõhusale tööle, keskendudes alati lõikamistäpsuse tagamisele ja pidevale tootmisele. Laua kujunduse osas kasutab silmuslõikamismasin vertikaalset tõstmismeetodit, mis on kombineeritud üleminekupinna kummist rattakonstruktsiooniga, mis mitte ainult ei saavuta materjali sujuvat edasiandmist ja puhverdamist, vaid väldib tõhusalt ka otsest hõõrdumist riba pinna ja lauapinna vahel, kõrvaldades sellised probleemid nagu kriimustused ja hõõrdumised lehe pinnal alates allikast, tagades metalli töötlemise kõrgete nõuete täitmise ja töötlemispinna sileduse.

Söötmise ja lõikamise vahelise täpse sünkroniseerimise saavutamiseks on silmuslõikega lõigatud joon varustatud kolme paari ülitäpse fotoelektrilise anduriga, et jälgida reaalajas terasriba asukohta silmusaugus. Aasasilla tõstekõrguse automaatse reguleerimisega hoitakse süvendis piisavalt materjali. Kui silmuslõikamismasina lõikekiirus suureneb, võib silmussild salvestatud materjali kiiresti vabastada, vältides silmuslõike joone seiskumist ebapiisava materjalivaru tõttu. Kui etteandekiirus on liiga kiire, saab silmussild liigse materjali kiiresti ladustada, et vältida materjali kogunemist ja kõrvalekaldeid, tagades, et silmuslõikamismasina iga protsessi saab sujuvalt ühendada. Lühidalt, silmustega lõigatud joone konstruktsioon lahendab kiiruse konfliktid silmuse lõikamise joone eri etappide vahel, kasutades täpset kiiruse puhverdamist ja asendi reguleerimist, muutes silmuse pikkuseks lõigatud liini pikkuse seadistuse täpsemaks ja lõikamise stabiilsemaks, parandades oluliselt lõikamismasina üldist töötõhusust ja toote kvaliteeti.

●Key Point of Looping Cut-to-Length Line Design 1) Looperi sügavus Mida suurem on silmusrihma sügavus, seda rohkem materjali saab süvendis hoiustada ja seda suurem on pikkusesse lõigatud masina lõikekiirus, mida saab kohandada. Tegelikus tootmises saab silmustega lõigatud joon paindlikult reguleerida erinevate spetsifikatsioonidega metallribade silmuse sügavust. See tagab pideva materjalivarustuse kiirel pügamisel, vältides seisakuid ebapiisava ladustamise tõttu. Samuti rahuldab see materjali puhverdamise vajadused väikese kiirusega lõikamise ajal, võimaldades paindlikku tootmist ja kohanemist erinevate partii suuruste ja spetsifikatsioonidega. 2) Kriimustusvastane disain Silmussild on vooderdatud kõrgpolümeerse kulumiskindla voodriga. See vooder on pehme, kuid kulumiskindel, vähendades tõhusalt hõõrdumist riba ja lauapinna vahel. Samal ajal kasutatakse üleminekusektsioonis kummiga kaetud juhtrulli konstruktsiooni. Juhtrulli pind on kaetud kvaliteetse polüuretaanmaterjaliga, tagades materjali sujuva transpordi ning vältides tugevat kontakti juhtrulli ja riba pinna vahel. See välistab põhimõtteliselt pinnakriimustused, tagades, et iga silmuslõikamismasinaga töödeldud leht säilitab suurepärase pinnakvaliteedi. 3) Asukoha tuvastamine Pikkuslõigatud silmusliin on varustatud ülitäpsete anduritega (töötavad koos kolme paari fotoelektriliste anduritega), et jälgida reaalajas looperi kõrguse muutusi. Tuvastamisandmed edastatakse sünkroonselt silmuslõikamismasina keskjuhtimissüsteemi, saavutades automaatse kiiruse sobitamise ülesvoolu ja allavoolu seadmete vahel, moodustades suletud ahela juhtimise. Kui silmuslõike joone lõikamiskiirus muutub, suudavad andurid kiiresti tuvastada looperi kõrguse kõikumised ja süsteem reguleerib automaatselt söötmiskiirust, et tagada etteande- ja lõikamiskiiruste sünkroniseerimine, vältides selliseid probleeme nagu materjali kogunemine, venitamine või ebapiisav tarne, muutes silmusmasina sujuvamaks ja sujuvamaks.

Pikkuslõikamismasina eelised

1) Kiire töö

Silmustega lõigatud joon võib saavutada stabiilse kiire töö kiirusel 60 m/min. Koos silmussilla puhvri reguleerimise funktsiooniga ei vaja silmustega lõigatud masin kiiruse reguleerimiseks sagedasi peatusi, saavutades pideva kiire lõikamise. Samal ajal vähendab silmuseline pikkuseks lõigatud joon käsitsi kasutamist kogu protsessi vältel. Operaatorid peavad juhtpaneelil eelseadistama ainult asjakohased parameetrid, nagu lõikepikkus, paksus ja kiirus. Pikkuslõikamismasina töötamise ajal on nende peamine ülesanne jälgida seadme tööolekut ja kiiresti reageerida hädaolukordadele.

2) Kõrge lõiketäpsus

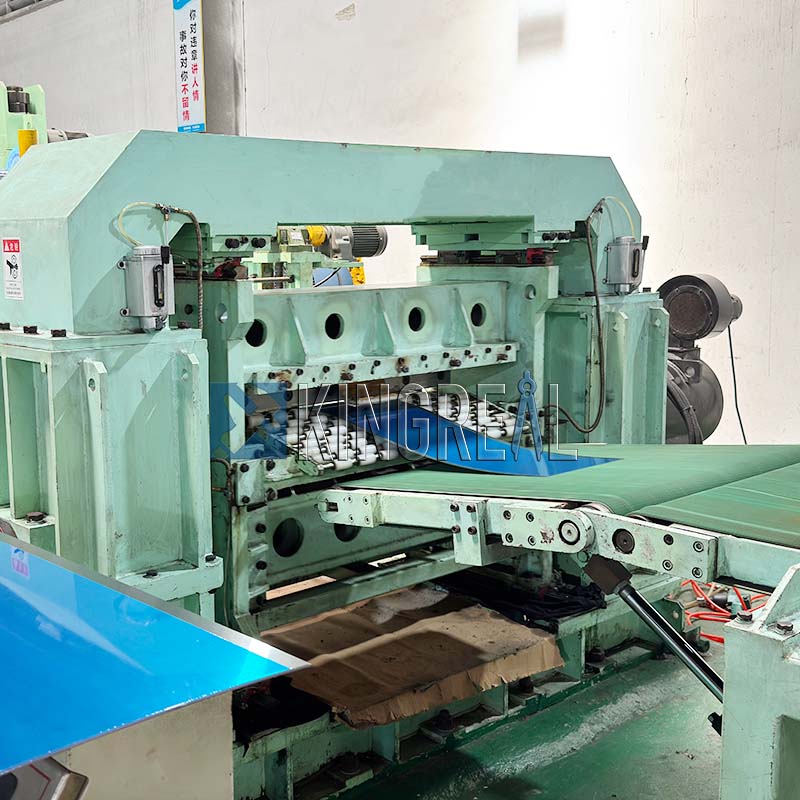

Pikkuslõikamisliin on varustatud Servo NC-mõõtmismasinaga, millega saab täpselt mõõta lõigatava lehtmetalli pikkust. Koos servomootori ajamiga saavutab see kiire ja täpse lõikamise. Erineva paksusega metalllehtede puhul saavad operaatorid kiiresti reguleerida lõiketera vahet inimese ja masina liidese kaudu, muutes töö mugavaks ja tõhusaks. Pikkuslõikamismasinal on ka neli vahetatavat tera, mis võimaldavad tera vaheldumisi kasutada, pikendades oluliselt kääride eluiga ja vähendades tööriistade vahetuskulusid, maksimeerides majanduslikku kasu. Veelgi enam, silmustega lõigatud joon kasutab alt-üles lõikamismeetodit, tagades, et lõikamise ajal tekkivad jämed on suunatud ülespoole, takistades tõhusalt konveierilindi kriimustusi ja kaitstes silmustega lõigatud masina konveieri. Märkimisväärne on see, et ülemist ja alumist nihkevahet reguleeritakse vahelduvvoolu 0,75 kW servomootori kaudu ning sellel on vahemälu funktsioon, mis võimaldab erinevate lehtmetallide vaheparameetreid süsteemis salvestada sarnaste lehtmetallide hilisemaks töötlemiseks ilma korduvate reguleerimisteta.

3) Täisautomaatne töö

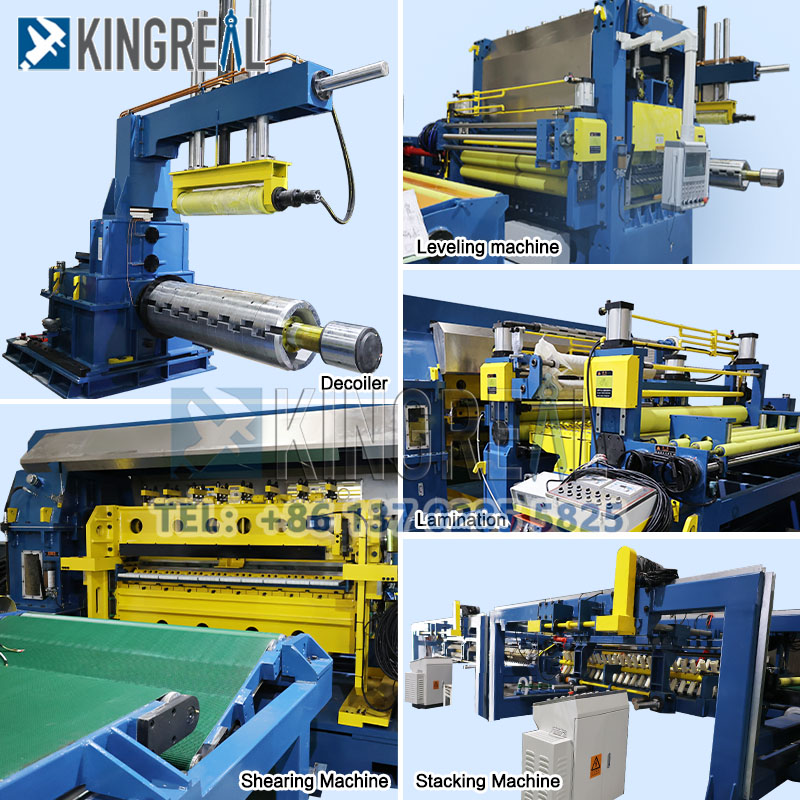

Pikkuseks lõigatud silmusliin integreerib lahtikerimise, nivelleerimise, NC pikkuse seadmise, hüdraulilise kiire lõikamise ja materjali kogumise mehhanismid. Seda täiendavad materjali transportimise, puhverdamise, suunamise, transportimise ja mahalaadimise seadmed, mis moodustavad tervikliku automatiseeritud tootmisliini. Protsesside vahelises ühenduses pole vaja käsitsi sekkuda, saavutades tõeliselt täielikult automatiseeritud töö. Pikkuslõikamismasin kasutab PLC tsentraliseeritud juhtimist ja on varustatud tuntud brändi elektriliste juhtimissüsteemidega nagu Yaskawa, mis tagab stabiilse ja usaldusväärse töö. See võib vastavalt tootmisvajadustele automaatselt lõpule viia kogu protsessi alates tooraine lahtikerimisest ja tasandamisest kuni pikkuse seadmise, lõikamise ja materjali kogumiseni.

Rohkem kohandatud pikkuseks lõigatud jooni

Pikkus lõigatud nöör, mis on varustatud kahe nivelleerimismasinaga	Kahe virnastajaga varustatud pikkusesse lõigatud joon	Lamineerimisseadmega varustatud pikkusesse lõigatud liin

KINGREAL STEEL SLITTER pakub laiaulatuslikke liinitootmislahendusi Indias, Indoneesias, Venemaal, Brasiilias ja teistes riikides. Hinnapakkumise saamiseks võtke ühendust KINGREAL STEEL SLITTERIGA!
