CR Coil Cut To Length Line – KINGREAL SLITER

CR Coil Cut To Length Line – KINGREAL SLITTER on ette nähtud külmvaltsitud materjalide täppislõikamiseks tavalise paksusega 0,3 kuni 3 mm. Rohkem kui 20-aastane tootmiskogemus võib pakkuda mitmekesiseid tootmislahendusi, tere tulemast meiega ühendust võtma!

Saada päring    PDF allalaadimine

Tootekirjeldus

Videoekraan CR-pooli pikkusest lõigatud joonest – KINGREAL SLITTER:


Tootmisliini kirjeldus:

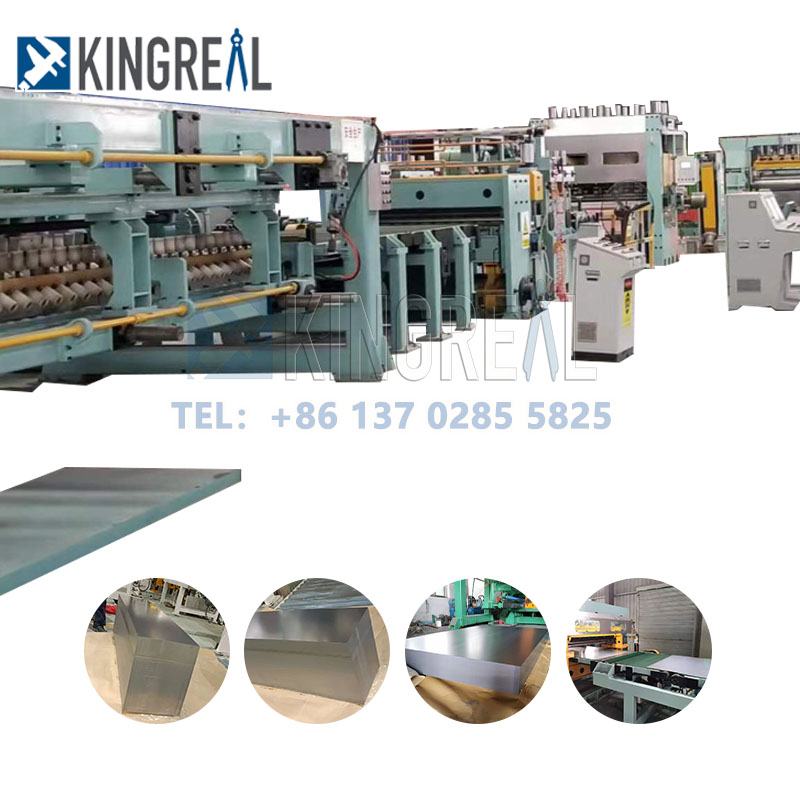

KINGREAL SLITER CR Coil Cut To Length Line on liin, mis on spetsiaalselt loodud metallpoolide töötlemiseks algsest mähist läbi mitmete protsesside, nagu lahtikerimine, tasandamine, pikkuseks lõikamine, kärpimine ja virnastamine, et saada kindlaksmääratud pikkusega leht. metallist. See vastab meie klientide erinevatele tootmisnõuetele:


-Toormaterjal:

Kuumvaltsitud teras, külmvaltsitud teras, tsingitud teras, värviga kaetud teras, ülitugev teras, roostevaba teras, alumiinium, vask ja sulamid;

- paksusvahemik:

Valgusvarustus: 0,3-3MM.

Keskmine varustus: 3-6MM

Raske varustus: 6-20mm


coil cut to length line

Tööprotsess:


metal cut to length machine


Laadimiskäru – hüdrauliline dekopeerimisseade –  Hüdrauliline pressimine ja juhtimine – Kõrge täpsusega sirgendaja – pikkusega lõikamise masin – Automaatne virnastaja – Elektriline juhtimissüsteem – Hüdrauliline süsteem


Konfiguratsioonivalikud:


KINGREAL SLITTER kui külmvaltsitud pikkusesse lõigatud liinide tarnija, kellel on rohkem kui 20-aastane tootmiskogemus, on pühendunud pakkuma klientidele mitmekesiseid disainilahendusi, mis vastavad nende erinevatele tootmisvajadustele.


Pikkuslõikusliin on võimeline kombineerima erinevaid komponente vastavalt kliendi nõudmistele metallpoolide töötlemiseks ja tootmiseks ning iga liin peab komponentide sobitamiseks arvestama rullide toorainet, paksust ja töötlemisvajadusi. Kõige tavalisem valikuline osa:


- Sirgestusmasin

Täpne nivelleerimine; töötlemata tasandamine; topeltnivelerid

metal straightener machine

- Trimmimisseade

Trimming device

- Automaatne virnastamine

stacker machine

Tehniline spetsifikatsioon:

Toormaterjal
GI, CR, CS
Lehe paksus
0,3-4,0 mm
Lehe laius
500-2000 mm
Rulli välisläbimõõt
≤φ2200mm
Rulli siseläbimõõt
508mm; 610mm
Lõikamiskiirus
0-60 m/min (reguleeritav)
Keermestamise kiirus
0-15m/min
Võimsus
380V/50Hz/3Ph
Koguvõimsus
~200Kw

Peamiste komponentide üksikasjad:

Decoiler

Selle seadme abil saab kandvat teraspooli klambriga kinnitada ja avada, et saavutada pinge lahtikerimisfunktsioon. Raami korpus, rull, ülekandesüsteem, pressmaterjalide süsteem, pingutussüsteem, määrimissüsteem ja hüdrosüsteem on selle koostisosad.

Ajamimehhanism: Sidurimehhanism realiseerib jõu eraldamise tavapärase lahtikerimise ja materjali passiivse tühjendamise ajal. Mootor surub lahtirulli spindli pöörlema, realiseerides teraspooli lahtivoltimise ja pea söötmise.

Tõusmis- ja kahanemissüsteem: kiilukujuline liugur ja spindli libisev pesa tekitavad nihke tõusva ja kahaneva silindri pinge abil, tagades nii tõusu.


decoiler

Kõrge täpsusega nivelleerimismasin

Konstruktsioon ja otstarve: Ebaühtlane terasplaadi nivelleerimine on selle sihtotstarve. Tasandusmasin kasutab kuuekihilist rullkonstruktsiooni. Parima tasandusefekti saavutamiseks töödeldakse iga tasandusrulli täppistreimise, karastamise, kroomimise ja lihvimisega. Universaalse haakeseadisega juhib jaotuskäigukast tasandusrullikuid iseseisvalt, võimaldades ühel masinal pöörata nii edasi kui ka taha.



coil cut to length

Lõika pikkus masin

1. Seadmete kaal: üle 600 tonni, keeruline struktuur, tootmisraskused, montaaži täpsus, kõrge automatiseerimise tase.

2. Lõiketerade paralleelsus: 0,1 mm paralleelsus on garanteeritud ülemisel ja alumisel maksimaalselt 5,2 m pikkusel lõiketeral.

3. Lõiketera kliirens: minimaalne lõiketera kliirens on 0,45 mm, et tagada ohutu ja stabiilne nihke.

4. Lõikeaeg ja täpsus: 3,6 sekundiga puhas nihkeaeg 50 mm paksuse, 5 meetri laiuse terasplaadi jaoks, mis tagab ülitäpse ja kvaliteetse lõike

Seadme tehnilised eelised hõlmavad järgmist:

Väga jäigad, vähese deformatsiooniga raami omadused, mis tagavad stabiilse nihke ja parandavad märkimisväärselt nihke kvaliteeti.

Ületasakaalustatud võnkuvate rullkonveieritehnoloogia sõltumatu ajamiga vähendab terasplaadi paindedeformatsiooni ja parandab nihke kvaliteeti. Õhuke õlimäärdekonstruktsioon, õlipalee tihendi kaitse ja isemäärduva materjali pealekandmine, et lihtsustada konstruktsiooni ja parandada kuluvate osade eluiga.


coil cut to length line

Miks valida meid:

- Laialdast projektitootmise kogemust (üle 20 aasta)

- Tootmise terviklikud lahendused

- Tehniline meeskond ja müügijärgne meeskond

- Kodused ja rahvusvahelised näitused


KINGREAL FACTORY
