2023. aasta uus disain, mis on lõigatud vastavalt pikkusele
  • 2023. aasta uus disain, mis on lõigatud vastavalt pikkusele2023. aasta uus disain, mis on lõigatud vastavalt pikkusele
  • 2023. aasta uus disain, mis on lõigatud vastavalt pikkusele2023. aasta uus disain, mis on lõigatud vastavalt pikkusele
  • 2023. aasta uus disain, mis on lõigatud vastavalt pikkusele2023. aasta uus disain, mis on lõigatud vastavalt pikkusele
  • 2023. aasta uus disain, mis on lõigatud vastavalt pikkusele2023. aasta uus disain, mis on lõigatud vastavalt pikkusele
  • 2023. aasta uus disain, mis on lõigatud vastavalt pikkusele2023. aasta uus disain, mis on lõigatud vastavalt pikkusele

2023. aasta uus disain, mis on lõigatud vastavalt pikkusele

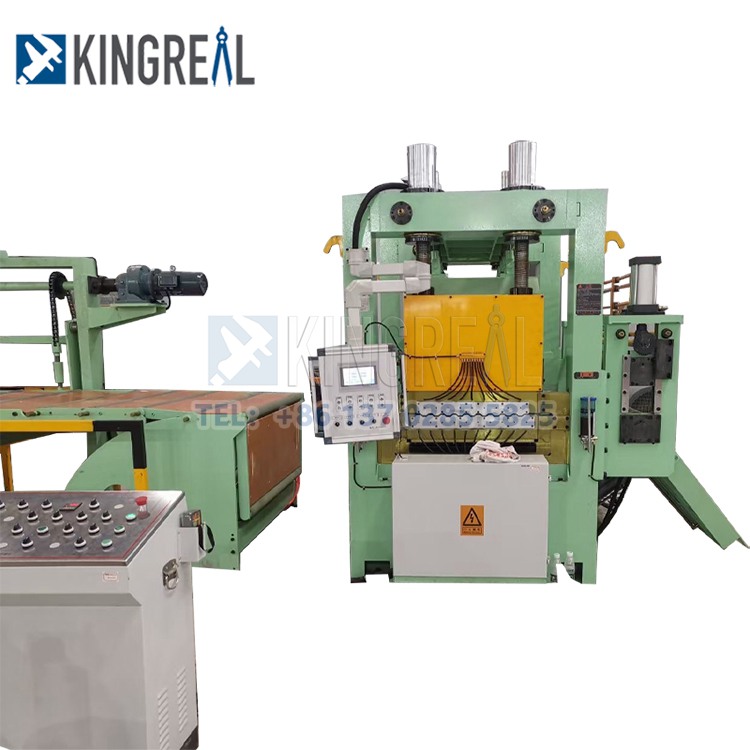

Klientide kasu maksimeerimiseks on New Design Cut To Length Line Machine 2023. aastal välja töötanud uue metallist pikkusesse lõigatud liini, mis on võimeline täisautomaatseks kiireks lendlõikamiseks ja automaatseks virnastamiseks.

Saada päring    PDF allalaadimine

Tootekirjeldus

Video 2023. aasta uue disainiga, mis on lõigatud liinile:

Mis on pikkusesse lõigatud masin?

sheet metal cut to length machine

Metalli edasisel töötlemisel kasutamiseks on KINGREALi pikkusesse lõigatud metallist masin mõeldud erineva paksusega metallirullide lõikamiseks kindla laiusega lehtedeks.


Tootmisliini tõhusa toimimise tagamiseks hõlmavad mõõtu lõigatud tootmisliinid tavaliselt mitmesuguseid tootmistööriistu. Metallid paksusega4-10 mmvõi paksemaid töödeldakse sageli metallist pikkusesse lõigatud lõikeliinidega.

Mis on meie uus disain?

Kärbselõikusmasin

Liini tootmiskiiruse tõstmiseks konstrueeris ja optimeeris KINGREAL lendava nihkemasina, mis on võimeline lõikama katkematu täpsusega ja suurendama kiirust alates20m/min kuni 80m/min.



Kiirlõikuril on väga spetsiifilised nõuded detaili kvaliteedile ja disainile nii toote kvaliteedi tagamiseks kui ka tootmiskiiruse suurendamiseks.

Automaatne virnastamine

CTL-liini viimast osa saab soovi korral varustada automaatse virnastamisseadmega, mis võimaldab lehtede automaatset virnastamist. Vähendage tööjõukulusid ja parandage tootmise efektiivsust.



Kogu seeria kasutab PLC tsentraliseeritud juhtimist

HMI ekraan on elektrooniline juhtimissüsteem Mitsubishi, Yaskawa, Siemensi, Baumilleri, Delta, Schneideri ja teiste juhtivate kaubamärkidega.

sheet metal cut to length machine

Pikkusjoonega masina tööprotsess:

Hüdrauliline lahtiharutamine → Surutav etteanderull → Kõrge täpsusega sirgendaja → Kärbselõikusmasin → Mahalaadimislaud / Automaatne virnastamislaud

cut to length machine sheet metal

Lõikamisjoone peamised elemendid

- Hüdraulilise konsooliga dekopeerimisseade

KINGREALi hüdrokonsooli maksimaalne kandevõime poolide lahtikerimiseks ja toetamiseks on 15 tonni.

Lahtirull on sissetõmmatav ja sobib tänu hüdrosilindritele mähise siseläbimõõduga. Sellel on kinnitatud konsoolvars.



- ülitäpsed tasandusseadmed

Kiire etteande ja täpse pikkuse reguleerimise jaoks töötab KINGREALi tasandusmasin servomootoriga. Juhtkonsooli juhtimiseks kasutatakse programmeeritavat juhtimist.

Ajamisüsteem: sünkroniseeritud konveierilint etteanderullidele, 15 kW servomootor, täppisreduktor


- Pneumaatilised aparaadid

Pneumaatilise süsteemi komponentide hulka kuuluvad gaasiallikas (mida nõudja tarnib), gaasiallika töötlemise osad, salenoid, sellega seotud torustikud ja silindrid jne.

Salenoidi ja muude komponentide valmistamisel kasutatakse kvaliteetseid materjale.

Tehnilised näitajad: Õhuallika võimsus: 1m3/min, rõhuvahemik: 0,4–0,6Mpa.

cut to length metal

Pikkus lõigatud masina tehniline kirjeldus

Masina tüüp

Lõika pikkusega jooneks

Rulli materjal

Metallist mähis (muu saab kohandada

Rulli paksus

0,5-10 mm

Mähise laius

600-2000 mm

Mähise siseläbimõõt

500/610 mm

Rulli välisläbimõõt

≤2000 mm

Lõikamiskiirus

10-70m/min

Lõika pikkusesse Täpsus

±1,5 mm

Lõika pikkusvahemikku

500-4000 mm

Lehtede tasandamine

≤±1,5 mm/m²

Metalli lõikamisjoone hea kasutamine

cut to length metal

- Kaalu tasakaalu säilitamiseks peab spiraal olema õigesti paigutatud. Enne lähtestamist peab mähiskäru mähise dekopeerimisseadmesse fikseerima ja pingutama.

- Mähise pea avanemise peatamiseks vajutage enne mähise pakendi avamist tõmberulliga poolipead.

- Operaator ei tohi masina töötamise ajal mähisel seista.

Tere tulemast tellima:

Kuumad sildid: 2023 Uue disainiga lõigatud liinimasin, Hiina, tootjad, tarnijad, tehas, hinnakiri, pakkumine, kvaliteet
