12-16 mm HR lõikejoon

KINGREAL on välja töötanud 12-16 mm HR Cut To Length Line spetsiaalselt kuni 12-16 mm paksuste lehtmetallide jaoks, mis nõuab kõrgetasemelist dekopeerimis-, tasandus- ja lõikamisvarustust. Huvi korral võtke meiega julgelt ühendust.

Saada päring PDF allalaadimine

Tootekirjeldus

Video paksu plaadi pikkuse joonele lõigatud kohta:

12-16 mm HR lõigatud jooneni Kirjeldus:

KINGREAL Plate Shearing Lines on spetsiaalselt ette nähtud kuni 10-16 mm paksuste metallpoolide lahtikerimiseks, tasandamiseks, lõikamiseks ja virnastamiseks. Kasutatavad materjalid on alumiinium, tsingitud ja kuumvaltsitud teras.

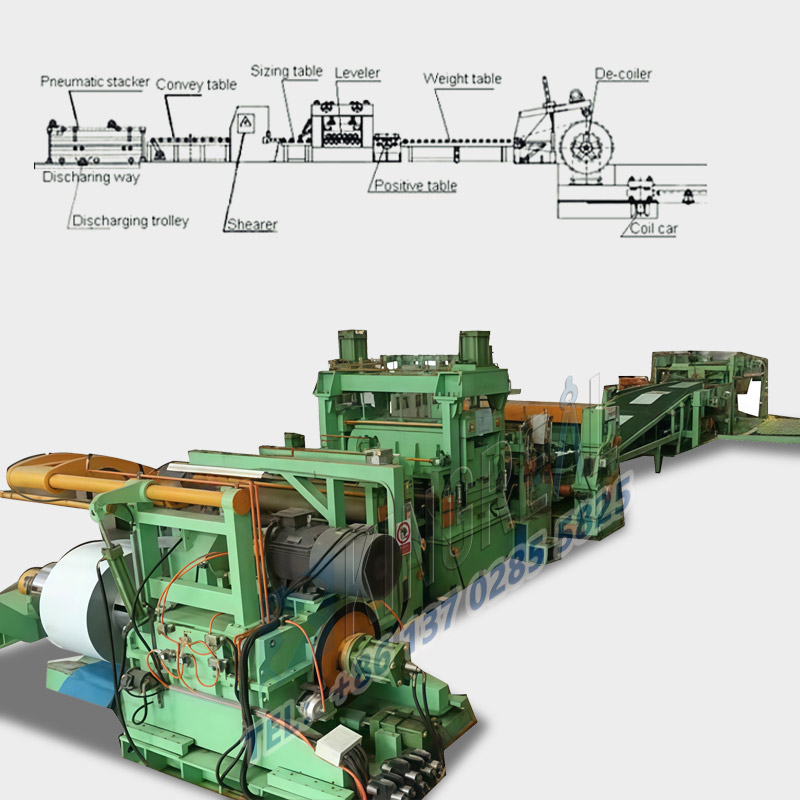

aluminum cut to length line

Paksu lehtmetalli poolide töötlemiseks projekteeritakse ja toodetakse KINGREAL-i pikkusesse lõigatud liinid koos komponentide ja seadmete disainis spetsiaalsete valanditega, mis on kohandatud suure paksusega poolide lõikamisprotsessiga. Olenemata sellest, kas tegemist on suure paksusega pikkusesse lõigatud liiniga või tavalise pikkusesse lõigatud liiniga, saab KINGREAL pakkuda professionaalset disaini, kvaliteetset tootmist ja müügijärgset teenindust ning tal on juba olnud edukaid projekte Saudi Araabias, Venemaal ja Araabia Ühendemiraadid.

12–16 mm HR pikkuse joonele lõigatud tööprotsess Kirjeldus:

Laadimismähise käru -- Hüdrauliline dekopeerija -- Etteandmisrull -- Sirgendaja -- Silmussild -- Külgjuhtseade -- Servosirgestusmasin -- Kärbselõikusmasin -- Üleminekulaud -- Automaatne virnastamine

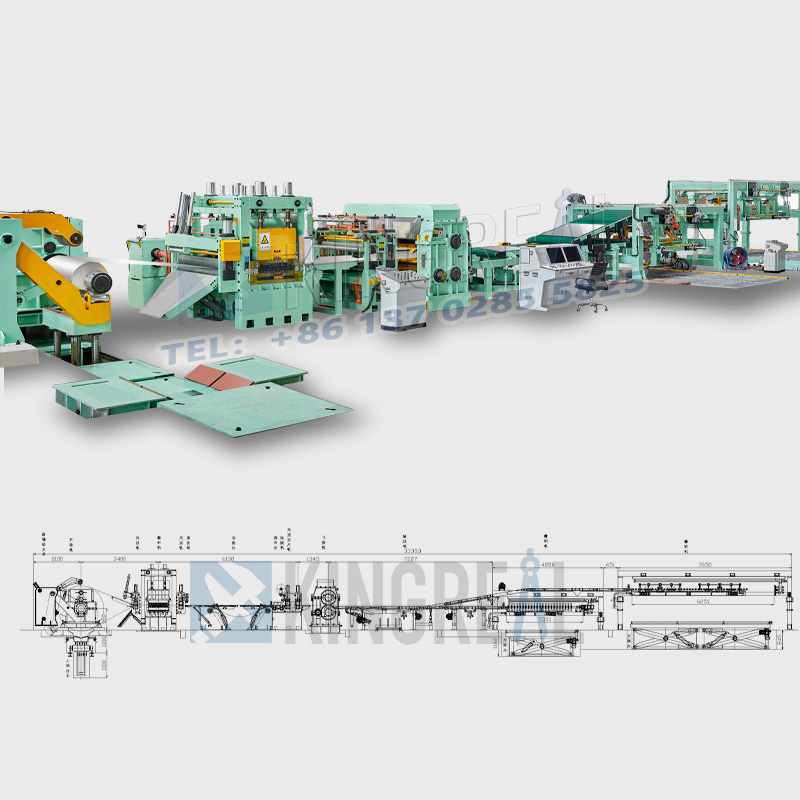

steel coil cut to length line

Pikkusjoone järgi lõigatud paksu plaadi võrdlusspetsifikatsioon:

Nimi	Detail
Tooraine	Q235 HR
Lehe paksus	5,0–16,0 mm
Lehe laius	900-2000 mm
Masina sisendvõrgu laius	2000 mm
Rulli välisläbimõõt	Φ1000 ~ Φ2200 mm
Rulli siseläbimõõt	Φ550 ~ Φ760 mm
Rulli maksimaalne kaal	30T
Virnastamise pikkus	1000-12000 mm
Töökiirus	0-25 m/min
Koguvõimsus	~500KW

Põhikomponendi üksikasjad:

Ei.	Komponendi nimi	Detail
1	Kõrge täpsusega eelnivelleerimismasin	See kasutab viie rulliga tasandus- ja kahe rulliga kinnitus- ja söötmisseadet. Hüdrauliline silinder juhib ülemist rulli, kui see reguleerib ja vajutab söötmiseks alla, ning elektrijõud reguleerib ja surub nivelleerimiseks alla. Mootor juhib ülemist ja alumist rullikut läbi reduktori ja jaotuskarbi läbi universaalse ühendusvõlli.
2	Lõikepikkuses masin	a.Mudel: Hüdrauliline pidur b.Lööke minutis: 8-12 korda c.Tera materjal: Cr12Mov d.Mootori võimsus: 55KW
3	8.Size seade	hoida leht töötamise ajal vormist välja ja kontrollida selle sisenemist peamisse tasandusmasinasse. Masina alus, juhtrull, piirrull, tugiistme liugur ja reguleerimisseade moodustavad selle koostu. Erinevate lehtede laiuste vastuvõtmiseks on vertikaalsed juhtrullikud paigutatud lehe laiuse suuna mõlemale küljele. Juhtrulli raam on fikseeritud vastava liuguri külge, mis liigutab liugurit juhtsambal valtsvarda mutri makse kaudu lehe laiuse suunas läbi mootori.
