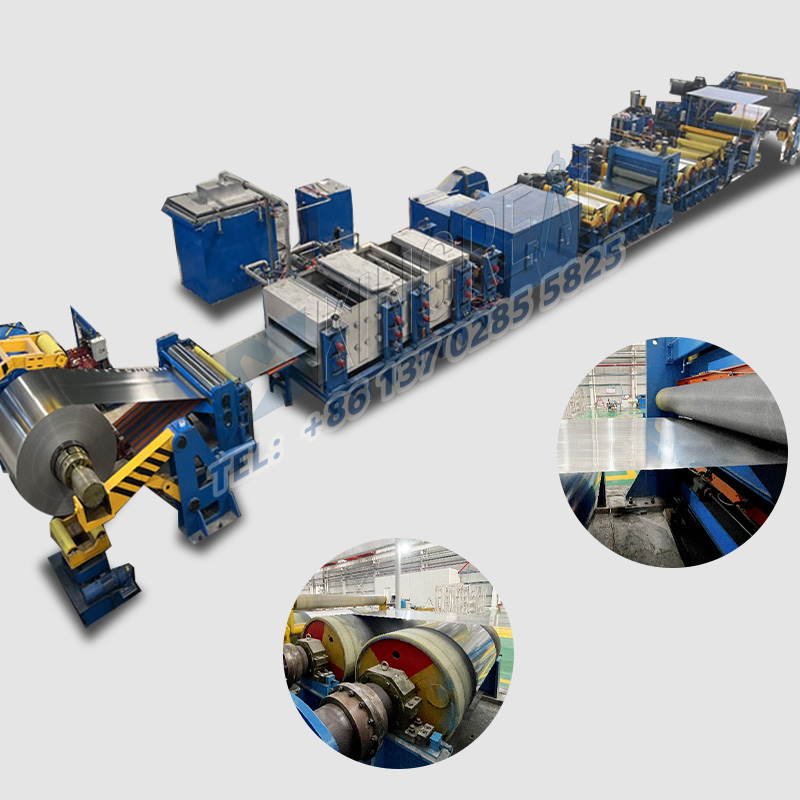

Pikkusesse lõigatud venitavad nivelleerimisliinid on spetsiaalselt ette nähtud metalllehtede ja rullide sirgendamiseks ning neid saab kasutada ka koos pikkusega lõigatud metallide masinatega.
Pikkusesse lõigatud venitusnivelleerimine on seade, mis on spetsiaalselt loodud metalllehtede ja rullide (sh roostevaba teras, teras, kuumvaltsitud teras, alumiinium ja vask) sirgendamiseks. Lõikamisjoone tasandamine kasutab mehaanilist jõudu, et parandada defekte, nagu painded, keerdud ja lõimed, mille tulemuseks on ühtlased, sirged ja ühtlaselt jaotunud pinnad. Kanderaamiga tasandusmasin võib materjale sirgendada kas ühes või kahes suunas ning sellel on kasutuslihtsus, kõrge efektiivsus ja suur täpsus. Alumiiniumisulamist lehtede või rullide valmistamisel ja töötlemisel esineb sageli erinevatel põhjustel ebatasasusi, mistõttu on vaja sirgendada veniva nivelleerimisjoonega pikkusesse lõigatud joonega. Kogu pikkusesse lõigatud venitusnivelleerimine on varustatud malmist raampaneeli ja malmist šassiiga, mis tagab stabiilse töö, vähendab vibratsiooni ja pikendab kanderaami tasandusmasina kasutusiga.
Üldjuhul on pikkusega lõigatud nivelleeringud olulised seadmed metalli töötlemiseks. Need mängivad olulist rolli metalli töötlemisel, parandavad metallmaterjalide täpsust ja kvaliteeti, parandavad valmistoodete pinnakvaliteeti ja mehaanilisi omadusi, vähendavad probleemide tekkimise tõenäosust järgnevate metallmaterjalidest valmistatud toodete valmistamisel ja kasutamisel ning suurendavad tootmise efektiivsust ja majanduslikku kasu. Neil on laialdased rakendusväljavaated.

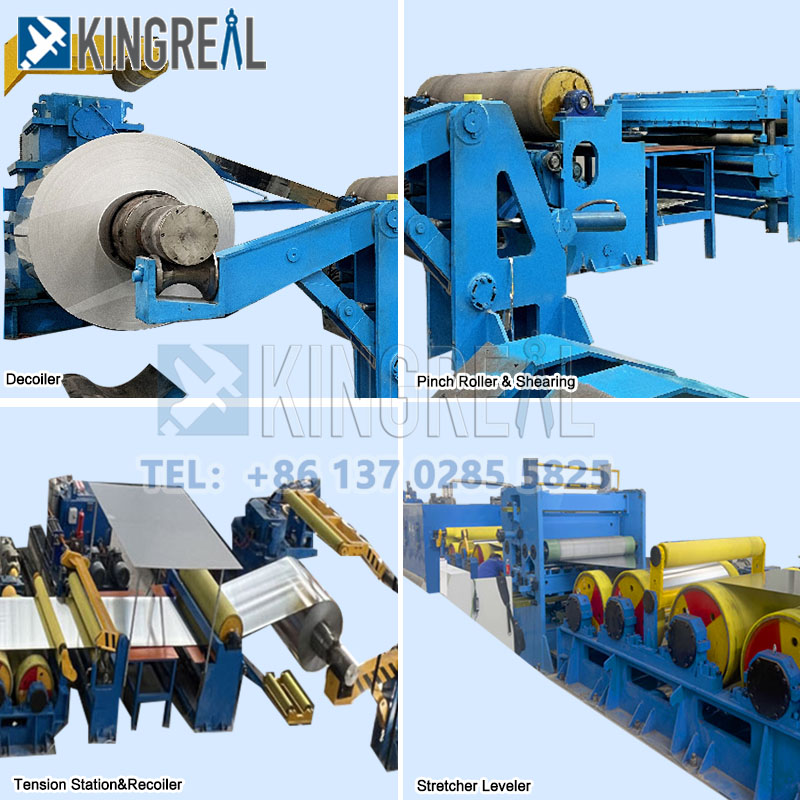

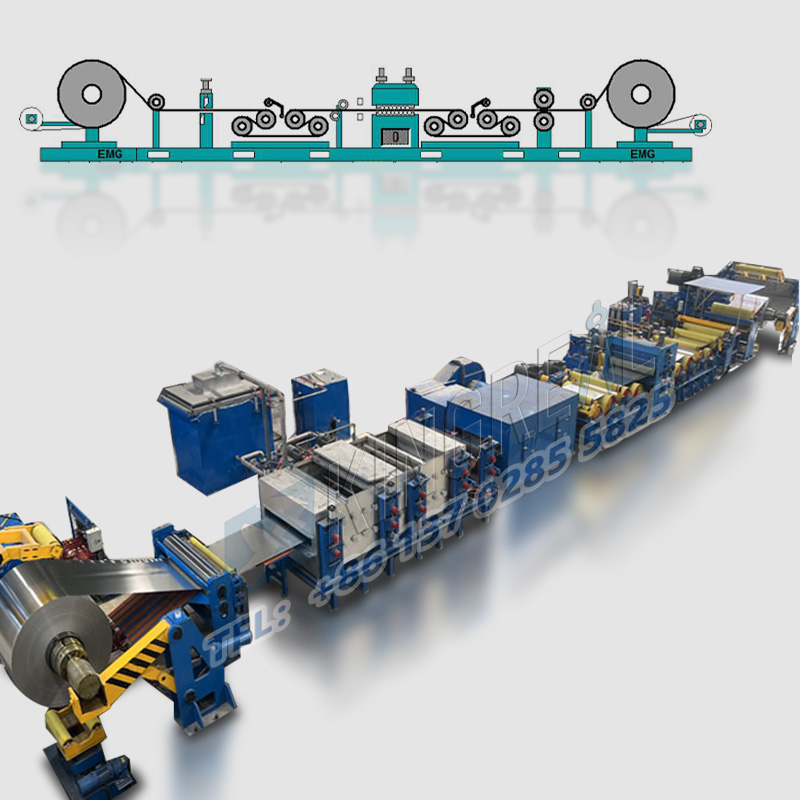

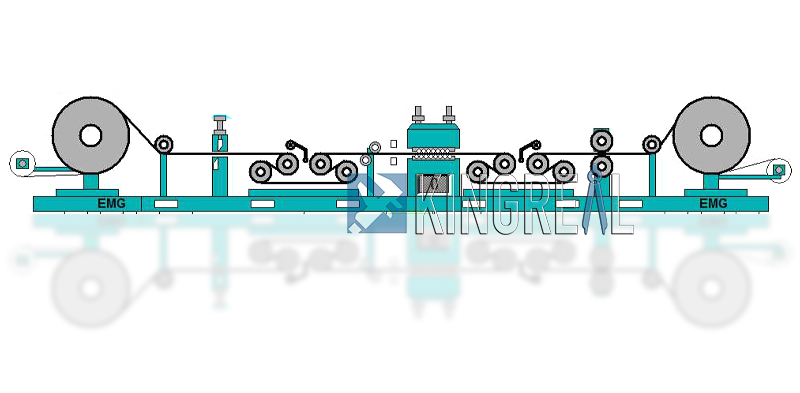

Dekopeerimisseade - Pigistusseade - Põllulõikur - Pingerullid - Sisselaskepingutusrullide komplekt - Sirgendaja - Väljumise pingutusrullikute komplekt - Väljumise deflektori rullid - Tagastusrull
Üksus
Mudel 1
Mudel 2
Mudel 3
Mudel 4
Mudel 5
Maksimaalne tasanduspaksus (mm)
2
2
3
3
6
Minimaalne tasanduspaksus (mm)
0.4
0.4
0.7
0.7
1.5
Maksimaalne tasanduslaius (mm)
1000
1250
1250
1500
1600
Materjali kandevõime (MPa)
240
240
235
235
240
Töörulli läbimõõt (mm)
48
48
60
60
95
Töörulli kaugus (mm)
50
50
65
65
100
Pilutoodete arv (n)
21
21
19
19
13
Masina kiirus (m/min)
6
6
7
7
10
Põhimootori võimsus (kW)
7.5
7.5
11
15
37
-Decoiler venitusnivelleerimiseks lõigatud pikkusega joonele: Kerib mähise edasiseks töötlemiseks lahti.
-Kangide tasandusmasina põllukäärid: Kärpikut kasutatakse metalllehtede otste lõikamiseks. Kui lehel on märkimisväärne kumerus, saab selle servade nihke vähendamiseks ja saagise parandamiseks segmenteerida.
Põllulõikur koosneb peamiselt sabatõukurist, lõikekorpusest, teravahetist ja võnkuvast rulllauast.
-Sirgendaja kanderaami tasandusmasinale: Sirgendaja koosneb peamiselt kahest pingutusrullikomplektist, kesksest painutusrullist ja tasandusrullist.
Kui metallpool või leht läbib nivelleerijat, ühinevad pingutusrullide poolt rakendatav pinge ja painutusrullikute poolt rakendatav paindepinge.
Selle kombineeritud pinge tõttu läbib riba teatud määral plastist pikenemist, mis seejärel tasandusrullikute abil tasandatakse.
See sirgendamise meetod pakub kvaliteetset sirgendamist ja seda saab kasutada mitmesuguste metallmaterjalide, sealhulgas ülitugevate ribade sirgendamiseks.
- Sisselaske pingutusrulli komplekt ja väljapääsu pingutusrulli komplekt kanderaami tasandusmasinale: Nende kahe rulli vahel tekkiv pinge on sirgendamise sektsiooni pinge. See takistab riba kõrvalekaldumist, säilitab sirge kuju ning vähendab metalli deformatsioonikindlust ja tööd.
-Tagastusrull venitatava nivelleerimise jaoks, lõigatud pikkusega joonele: Sirgendatud metallist mähis on keritud, et seda oleks lihtne transportida ja hoida pikkadel vahemaadel.
1. Riba kuju parandamine
Kanderaami tasandusmasina esmane ülesanne on parandada metallriba riba kuju. Riba venitades ja painutades kõrvaldab see tõhusalt lainelised defektid nagu serva- ja kesklained, aga ka C- ja L-kujulised painded. See protsess parandab oluliselt riba sirgust, mille tulemuseks on suurem stabiilsus ja konsistents järgneval töötlemisel.
2. Töötlemise jõudluse parandamine
Pikkusesse lõigatud venitusjoon toetab protsessiparameetrite eelseadistust, tuvastamist, kuvamist, häiret ja salvestamist, et kasutaja saaks hõlpsalt päringuid teha ja hallata. See intelligentne juhtimisviis muudab töö lihtsamaks ja intuitiivsemaks.
See ühtlus parandab materjali töötlemisvõimet, muutes selle hõlpsamini käsitsetavaks ja sobivaks erinevateks järgnevateks protsessideks.
1.Täiustatud juhtimissüsteem kanderaami tasandusmasinale
Pikkusesse lõigatud venitusjoon kasutab PLC-süsteemi, mis võimaldab reguleerida juhtpaneelil mitut tootmisparameetrit, sealhulgas lahtikerimispinget, kiiruse seadistusi, sisenemis- ja väljumiskõrgusi ning väljumiskaldeid. See automatiseeritud juhtimine parandab tootmise efektiivsust ja vähendab inimlike eksimuste arvu.
2. Neli-rull sKerib mähise edasiseks töötlemiseks lahti.
Pikkusesse lõigatud venitatav tasandusjoon kasutab täiustatud nelja rulliga konstruktsiooni, mis võimaldab täishüdraulilist automaatset hõõrdumistld-alla reguleerimine ja painutusrullide paindlik reguleerimine. See disain tagab stabiilsuse ja järjepidevuse pingutus- ja tasandusprotsessi ajal.
3. AC muutuva sagedusega kiiruse reguleerimine kanderaami tasandusmasinale
Peamine valtspink kasutab vahelduvvoolu muutuva sagedusega kiiruse juhtimissüsteemi koos Siemensi PLC juhtimisega, mis tagab sujuva töö ja tõhusa tootmise.
4. Täielikult hüdrauliline kruvimissüsteem kanderaami tasandusmasina jaoks
Hüdrauliline AFC (Automatic Screwdown Control) süsteem on PLC-ga juhitav ja sellel on konstantne veerevahe asend suletud ahelas ja pidev veeremisjõud suletud ahelas. See süsteem tagab täpse kontrolli sirgendamise ajal, parandades toote kvaliteeti.
5. Kanderaami tasandusmasina tootmisprotsessi automatiseerimine
Seadmel on protsesside blokeerimine, keevisõmbluse tuvastamine ja häirefunktsioonid, mis võimaldavad tootmisprotsessi automatiseeritud juhtimist. See suurendab oluliselt seadmete ohutust ja töökindlust.
6. Kanderaami nivelleerimismasina parameetrite eelseadistus ja jälgimine
Pikkusesse lõigatud venitusjoon toetab protsessiparameetrite eelseadistust, tuvastamist, kuvamist, häiret ja salvestamist, et kasutaja saaks hõlpsalt päringuid teha ja hallata. See intelligentne juhtimisviis muudab töö lihtsamaks ja intuitiivsemaks.
7. Stabiilne struktuurdisainkanderaami tasandusmasina jaoks
Kogu pikkusesse lõigatud venitusnivelleerimine on varustatud malmist raampaneeli ja malmist šassiiga, mis tagab stabiilse töö, vähendab vibratsiooni ja pikendab kanderaami tasandusmasina kasutusiga.
8. Lihtneoperminevenitusnivelleerimiseks lõigatud pikkusega joonele
Kanderaami nivelleerimismasin on loodud lihtsaks kasutamiseks, võimaldades isegi algajatel operaatoritel masina kiiresti omandada ja tagada tõhusa tootmise.
KINGREAL STEEL SLITTER pakub klientidele nii venitusnivelleerimisjooni, mis on lõigatud pikkusega, kui ka metallist lõigatud pikkusega jooni, muutes need ideaalseks kombinatsiooniks. Kanderaami nivelleerimismasin silub esmalt metallpooli pinda ja vähendab sisepingeid, enne kui suunab selle etteantud pikkuseni lõikamiseks vajaliku pikkusega lõikemasinasse. KINGREAL STEEL SLITTER pakub laias valikus metallist pikkusesse lõigatud masinaid, sealhulgas kerget pikkusesse lõigatud tootmisliini, keskmise pikkusega lõigatud liini ja rasket pikkusesse lõigatud liini, olenevalt töödeldava materjali paksusest.
KINGREAL STEEL SLITTER pakub ka pikkusesse lõigatud kärbselõikamismasinat, pöörleva pikkusega lõikemasinat ja fikseeritud pikkusega lõikamismasinat, mis võimaldab klientidel valida tootmise efektiivsuse, ulatuse ja sihttoodangu põhjal. KINGREAL STEEL SLITTERI insenerid annavad igakülgseid soovitusi, mis põhinevad konkreetsetel kliendi vajadustel, et tagada seadmete optimaalne koordineerimine ja jõudlus.
 |
 |
|
Kanderaami tasandusmasin |
Metallist pikkusesse lõigatud masin |
KINGREAL STEEL SLITTER pakub laias valikus metallist pikkusesse lõigatud masinaid, sealhulgas kerget pikkusesse lõigatud tootmisliini, keskmise pikkusega lõigatud liini ja rasket pikkusesse lõigatud liini, olenevalt töödeldava materjali paksusest.
Kogu pikkusesse lõigatud venitusnivelleerimine on varustatud malmist raampaneeli ja malmist šassiiga, mis tagab stabiilse töö, vähendab vibratsiooni ja pikendab kanderaami tasandusmasina kasutusiga.
3. Elektroonikaseadmete tootmine: selles tööstusharus kasutatakse pikkusega lõigatud joonte venitusnivelleerimist metalllehtede või kilede sirgendamiseks ja venitamiseks, et täita elektroonikakomponentide tasasuse ja juhtivuse nõudeid.
4. Lennundustööstus: selles tööstusharus kasutatakse kanderaami nivelleerimismasinaid lennuki nahapaneelide sirgendamiseks ja venitamiseks, et parandada nende tugevust ja üldist kvaliteeti.
5. Metallitööstus: selles tööstusharus kasutatakse pikkusega lõigatud joonte venitatavat tasandusjoont erinevate metalllehtede sirgendamiseks ja venitamiseks, et vastata erinevate toorikute töötlemisnõuetele.
