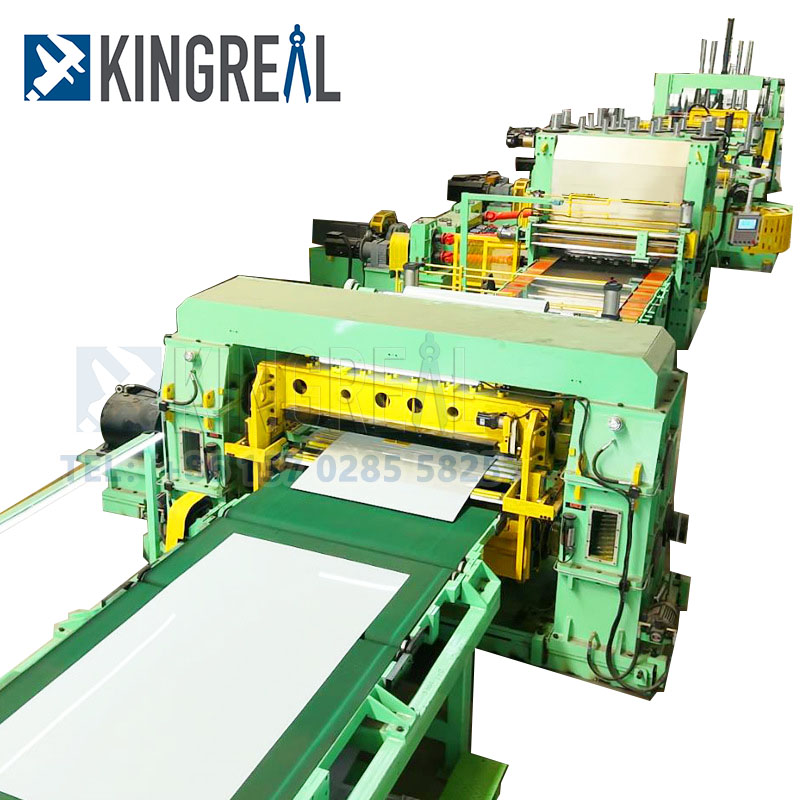

Roostevabast terasest lõigatud masinon hädavajalik ja oluline varustus kaasaegses töötlevas tööstuses.

See realiseerib roostevabast terasest mähiste tõhusat ja täpset lõikamist läbi mitme täpsuskomponendi koordineeritud töö.

Selles artiklis arutleb KingReal Steel Sloter roostevabast terasest põhikomponente, mis lõigatakse teiega pikkuseks, analüüsib selle tööprotsessi ja aitab teil paremini mõista roostevabast terasest lõigatud pikkuse masina funktsiooni ja olulisust.

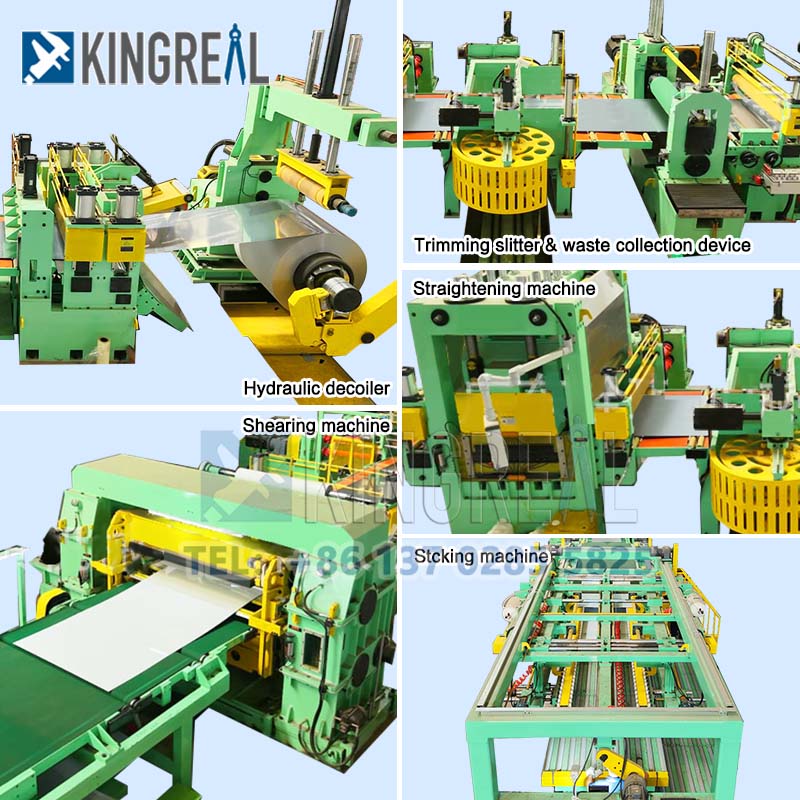

1. tooraine käitlemissüsteem roostevabast terasest, mis on lõigatud pikkusega jooneks

TööprotsessisRoostevabast terasest lõigatud masin, tooraine käitlemissüsteem on esimene ülioluline samm. See koosneb peamiselt Decoilerist, tasandamismasinast ja tsentreerimisseadmest.

1,1 Decoiler roostevabast terasest lõigatud pikkuse jooneks

DeCoiler jaguneb tavaliselt konsooli tüüpi ja topeltkoonuse pea struktuuriks. Esimene sobib väiksemate mähiste jaoks, samas kui viimane sobib paremini suuremate ja raskemate mähiste jaoks. Lõõmustamiskiiruse reguleeritavus võimaldab roostevabast terasest pikkusega masinaks lõigatud erinevate tootmisvajadustega kohaneda.

Samal ajal tagavad hüdraulilise pingesüsteemi ja juhtseade materjali stabiilsuse lõõgastumise ajal, et vältida ebaühtlast pingest põhjustatud materjali kõrvalekaldet.

1.2 Tasastamine ja tsentreerimine seade

Noodemismasin on roostevabast terasest pikkuse masina jaoks asendamatu osa. Selle mitme rulliga struktuur (tavaliselt 5-11 rulli) võib tõhusalt kõrvaldada laine ja materjali painutamise deformatsiooni, tagades, et tasandamise täpsus ulatub ≤0,5 mm/m.

Tsentseerimisseade kasutab riba külgmise asendi reguleerimiseks reaalajas fotoelektrilisi andureid ja hüdraulilisi korrektsiooni silindreid, tagades sellega järgnevate protsesside täpse positsioneerimise.

2. tuumaseade töötlemise nihke jaoks

PõhifunktsioonRoostevabast terasest lõigatud pikkusekson nihketöötlus, nii et söötmis- ja suuruse süsteem ning ristlõikega masinagrupp on selle võtmeosad.

2.1 Roostevabast terasest söötmis- ja suurusesüsteem, mis on lõigatud pikkusega jooneks

Söötmisrulligrupp koosneb aktiivsest rullist ja juhitud rullist ning pind on kaetud kulumiskindla kummiga, et veenduda, et materjal ei libise söötmisprotsessi ajal.

Servomootori juhitud söötmise täpsus võib ulatuda ± 0,1 mm ja saavutada on fikseeritud pikkusega 500–6000 mm. Fikseeritud pikkusega deflektor võtab vastu kuulkruvi ja lineaarse juhtkonstruktsiooni ning asukohta reguleeritakse elektriliselt ning söödapikkuse täpsuse tagamiseks moodustatakse kooderiga suletud ahela.

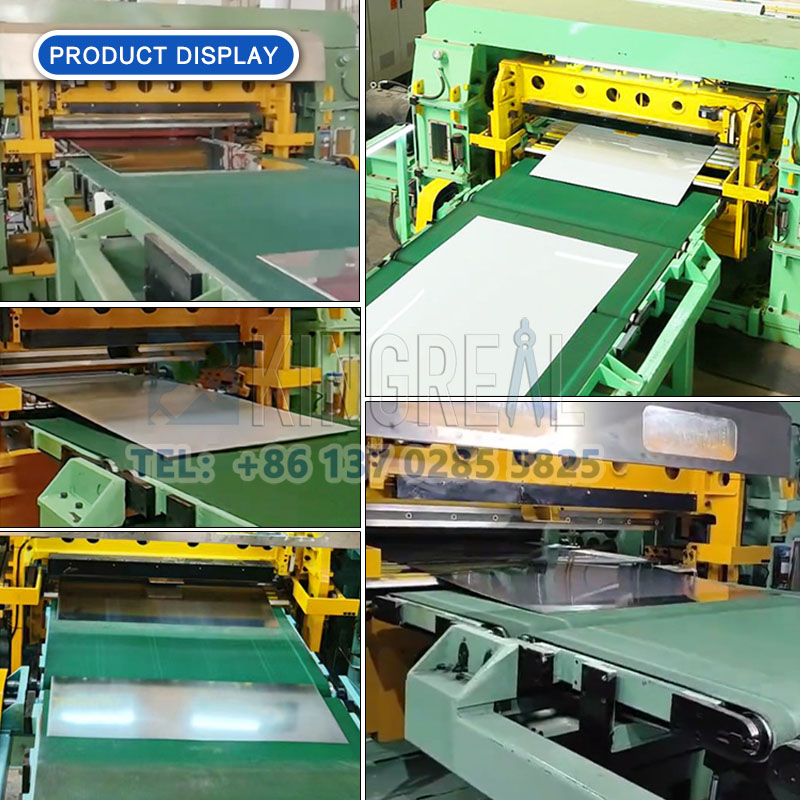

2.2 Roostevabast terasest pikkusesse lõigatud ristlõikega seade

Ristilõikuseüksus on roostevabast terasest lõiketeni nihkeprotsessi südamik.

See koosneb ülemisest teravõllist, alumisest teravõllist ja hüdraulilisest pressiseadmest. Tera materjal on tavaliselt CR12MOV, kõvadusega HRC58-62.

Nihutamiskiirus võib ulatuda 10-60 korda minutis ja see võib töödelda plaate paksusega 0,1–6 mm. Lünkade reguleerimismehhanism võimaldab terade lõhet käsitsi või elektrilist reguleerida, et tagada kõrged nihkekvaliteedi standardid.

3. jäätme- ja valmistoodete käitlemissüsteem roostevabast terasest, mis on lõigatud pikkusega jooneks

TöösRoostevabast terasest lõigatud masin, on jäätmete käitlemine sama oluline kui valmistoodete virnastamine.

3.1 Jäätmete nihutamine ja kogumine

Edgetraadi nihkel on seade, mis on paigaldatud nihkeüksuse mõlemale küljele, mis võib servajäätmeid nihutada väikesteks segmentideks 50–100 mm ja saata see kiibikogumiskasti läbi jäätmekonveieri vöö.

Lisaks teostab purusti (valikuline) paksu plaadijäätmete sekundaarset purustamist ja järgneva ringlussevõtu jaoks kontrollitakse osakeste suurust ≤100 mm.

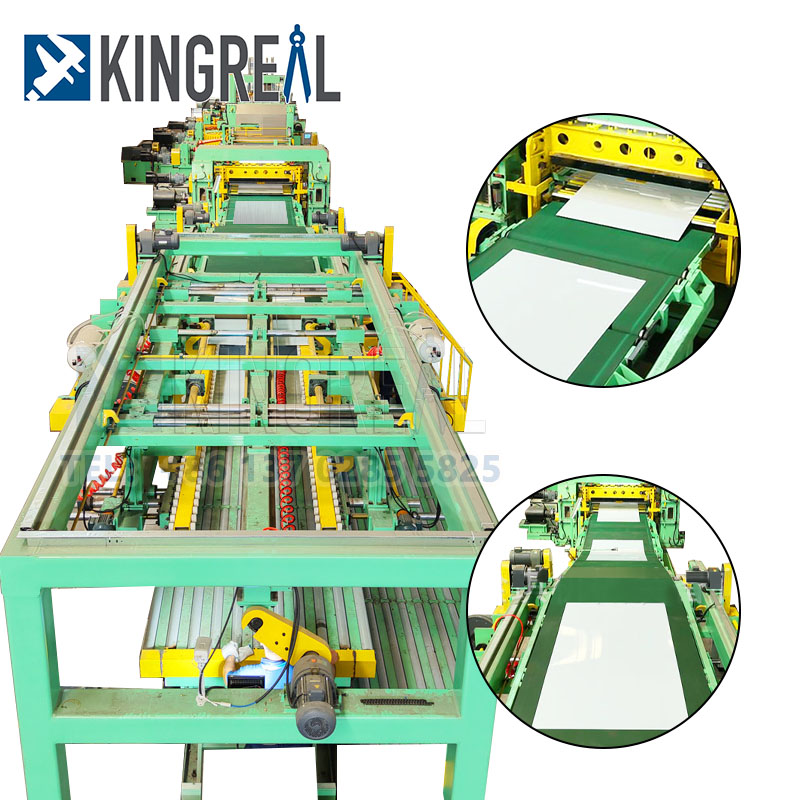

3.2 Roostevabast terasest virnastamisseade, mis on lõigatud pikkuse jooneni

Virnastusseade tagab valmistoodete tõhusa haldamise. Konveierilindi kiirus reguleeritakse väärtuseni 0,5–2m ja pinna libisemisvastane kummist kiht takistab valmistoode libisemist.

Virnamismehhanism koosneb tõstmisplatvormist, tõukeplaadist ja positsioneerivast deflektoritest, mis suudab automaatselt virnastada mitu kihti valmistoodete (kõrgus ≤1,5m) ja on varustatud kaalumisanduriga, et jälgida valmistoodete kaalu, et tagada valmistoodete standardiseeritud virnastamine.

4. Hüdrauliline ja elektrijuhtimissüsteem roostevabast terasest, mis on lõigatud pikkuseni

Hüdrosüsteem ja elektrijuhtimissüsteem on energiaallikad, et tagadaRoostevabast terasest lõigatud masin.

4.1 Roostevabast terasest hüdrosüsteem, mis on lõigatud pikkusega jooneks

Hüdrosüsteemi toiteseade koosneb hüdraulilisest pumbast, õlimahutist ja jahutist, mis annab energiat kerimispingele, pressieadmele jne.

Hüdraulilise pumba (näiteks käigupumba või Guisai pumba) valik mõjutab hüdrosüsteemi voolukiirust (20-100L/min), samas kui õlimahuti maht (500–2000L) mõjutab süsteemi stabiilsust.

Selliste ajamite nagu hüdraulilised silindrid ja proportsionaalsed ventiilid saavad realiseerida toimingu täpse kontrolli.

4.2 Roostevabast terasest elektrijuhtimissüsteem, mis on lõigatud pikkuseni

Elektrilise juhtimissüsteem võtab tavaliselt kasutusele Siemens või Mitsubishi Brand PLC, integreeritud servo-draivi, sagedusmuunduri ja inimese-masina liidese (HMD), mis suudab protsessi parameetrid seada ja jälgida roostevabast terasest lõigatud tööriista töö olekut reaalajas.

Andurivõrk sisaldab koodereid, pingutussensoreid ja fotoelektrilisi lülitid jne, moodustades suletud ahela juhtseadme, et tagada roostevabast terasest lõigatud automaatne töö pikkuseks.

5. lisaseadmed roostevabast terasest, mis on lõigatud pikkuse jooneks

Lisaks põhikomponentideleRoostevabast terasest lõigatud masinon varustatud ka mitmesuguste abiseadmetega, et parandada tootmise tõhusust ja ohutust.

5.1 Tolmu eemaldamise süsteem roostevabast terasest lõigatud pikkusega jooneks

Tolmu eemaldamise süsteem eemaldab prügi lehe pinnalt vaakumpuhasti või puhuri kaudu, et vältida valmistoote saastumist, parandades sellega toote kvaliteeti ja välimust.

5.2 Roostevabast terasest ohutuskaitseseade, mis on lõigatud pikkuseni

Ohutuskaitseseadmed on olulised meetmed, et tagada operaatorite ohutus, sealhulgas hädaolukorra peatumisnupud, turvavalgustuskardinad, kaitsekatted jne. Need seadmed saavad hädaolukordadele õigeaegselt reageerida ja vältida ohutusõnnetusi.

5.3 Roostevabast terasest määrimissüsteem, mis on lõigatud pikkusega masinaks

Määrimissüsteem kasutab regulaarselt juhtivate rööbaste, pliikruvide ja muude komponentide määrimiseks automaatset õlivarustust.

Täpne kujundus ja tõhusad töökomponendidRoostevabast terasest lõigatud pikkusekson roostevabast terasest mähiste täpse lõikamise aluseks.

Tooraine töötlemise, nihke töötlemise, jäätmete töötlemise, hüdraulilise ja elektrilise juhtimise ning lisaseadmete põhjaliku analüüsi abil näeme, et roostevabast terasest pikkuse masinaks lõigatud teras ei mängi mitte ainult olulist rolli töötlevas tööstuses, vaid annab ka positiivse panuse tootmise tõhususe parandamiseks, ohutuse tagamiseks ja kulude vähendamiseks.

Edaspidises arenduses paraneb roostevabast terasest lõigatud tehnoloogia ning intelligentsuse ja automatiseerimise suundumus edendab veelgi selle rakenduspiirkondade laienemist.

Loodan, et see artikkel aitab teil sügavamalt mõista roostevabast terasest pikkuse masina põhikomponente ja selle tähtsust tänapäevases tootmises.
