A pikkusesse lõigatud terasmasinKasutades kulumiskindlaid tööriistu (näiteks karbiid) ja kriimustuskindlaid konveierilinte, et vältida roostevaba terase pinnale oksüdeerumist, saavutavad nad lõiketäpsuse ±0,1 mm. Need sobivad kõrget pinnakvaliteeti nõudvate rakenduste jaoks, nagu kööginõud, meditsiiniseadmed ja keemiaseadmed.

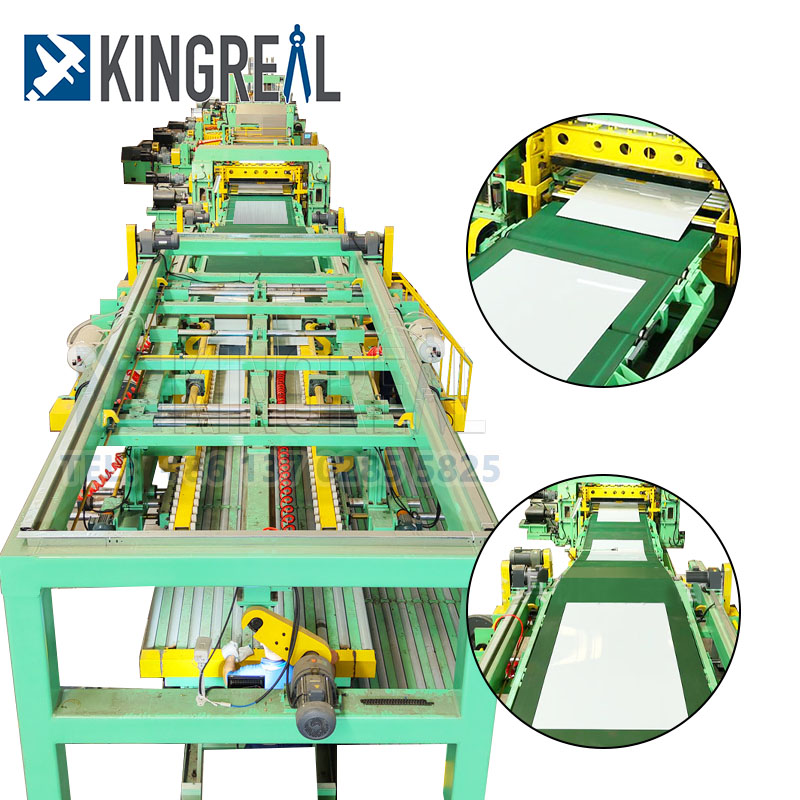

Pikkuseks lõigatud terasmasin koosneb peamiselt järgmistest komponentidest:
Laadimiskäru pikkusega liinile lõigatud terasest: transpordib pooli dekopeerimisseadmesse.
Decoiler pikkusega lõigatud terasmasinale: Kerib pooli lahti, valmistades selle ette edasiseks töötlemiseks.
Pikkusjoonele lõigatud terase tasandamine: tagab lehe tasasuse, et see vastaks lõikenõuetele.
Pikkus lõigatud terasmasina etteandeseade: transpordib tasandatud lehe lõikamismasinasse.

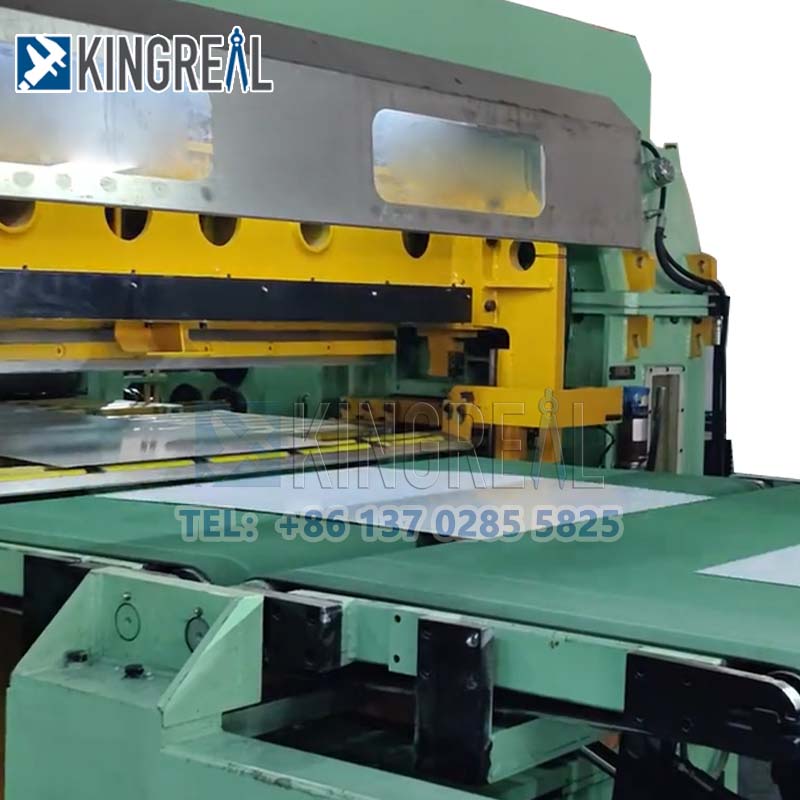

Terase lõikamismasin pikkusele lõigatud joonele: teostab lõikamisoperatsiooni, lõigates lehe soovitud pikkuseks.
Konveier pikkusega lõigatud terasmasinale: transpordib lõigatud lehe virnastamismasinasse. Virnastamisseadmed panevad pügatud lehed kenasti virna, et neid oleks lihtne töödelda.
Need seadmed ühendavad tavaliselt mehaanilisi, elektrilisi ja hüdraulilisi süsteeme, pakkudes kõrget jõudlust ja automatiseerimist ning lihtsat ja usaldusväärset tööd. Pikkusesse lõigatud terasliinid saavutavad kõrged pikkuseks lõigatud täpsuse ja lehe tasasuse standardid, tagades korraliku virnastamise.
1. Klassifikatsioon materjali tüübi järgi
Teras lõigatud pikkusega joonele:
Mustmetallide, näiteks süsiniku ja madala legeeritud terase puhul on lõikepaksus tavaliselt vahemikus 0,5–25 mm. Varustatud ülitugevate lõiketööriistade ja tasandusseadmetega, kasutatakse neid peamiselt sellistes valdkondades nagu teraskonstruktsioonide ehitus, autode šassii ja masinate tootmine.
Roostevabast terasest pikkusega lõigatud masin:
Kasutades kulumiskindlaid tööriistu (näiteks karbiid) ja kriimustuskindlaid konveierilinte, et vältida roostevaba terase pinnale oksüdeerumist, saavutavad nad lõiketäpsuse ±0,1 mm. Need sobivad kõrget pinnakvaliteeti nõudvate rakenduste jaoks, nagu kööginõud, meditsiiniseadmed ja keemiaseadmed.
Pikkusjoonele lõigatud värviline metall:
Neid pikkusesse lõigatud masinaid saab kasutada alumiiniumi, vase ja muude materjalide rullide lõikamiseks, et rahuldada kliendi konkreetseid vajadusi. Need pikkusesse lõigatud masinad on tavaliselt varustatud antistaatiliste seadmete ja paindlike transpordisüsteemidega. Need sobivad kasutamiseks kosmosetööstuses, elektroonikakomponentides ning liitiumaku elektroodide ja kõrgsageduslike trükkplaatide töötlemiseks.
 |
 |
 |
2. Klassifikatsioon automatiseerimise taseme järgi
Terasest käsitsi lõigatud pikkusega joon:
Kasutage käsitsi laadimist ja positsioneerimist, mehaanilist lõikamist ja madalat efektiivsust (≤20 tsüklit minutis). Need sobivad väikeste partiide ja mitme spetsifikatsiooniga kohandatud töötlemiseks ning neid leidub tavaliselt väikestes tootmistehastes ja remonditöökodades.
Poolautomaatne terasest lõigatud pikkusega joon:
Lihtsa PLC-juhtimissüsteemiga varustatud automaatne lahti- ja nivelleerimine, käsitsi positsioneerimine ja lõikamine pakuvad efektiivsust 30-50 tsüklit minutis ning sobivad väikese ja keskmise suurusega lehtmetalli tootmistehastele.
Täisautomaatne terasest pikkusesse lõigatud masin:
Täielikult automatiseeritud kogu protsess (lahtikerimine, tasandamine, suuruse määramine, lõikamine ja virnastamine). Kasutades CNC-süsteemi (nagu Siemens S7-300), suudavad need saavutada efektiivsuse kuni 80 tsüklit minutis positsioneerimistäpsusega ±0,3 mm. Neid kasutatakse laialdaselt autotööstuse originaalseadmete valmistajates, kodumasinate paneelide tootmisliinides ja suurtes teraskonstruktsioonide tehastes.
3. Klassifikatsioon töötlemistäpsuse järgi
Tavaline täppisterasest pikkusesse lõigatud masin:
Lõiketaluvus on ±0,5mm/m, tasapinnalisus ≤3mm/m, sobib ehituspaneelidele ja üldistele konstruktsiooniosadele.
Kõrge täpsusega terasest lõigatud pikkusega joon:
Lõiketaluvus on ±0,1mm/m, tasapinnalisus ≤1mm/m. Need pikkusesse lõigatud terasest masinad on tavaliselt varustatud servo etteandesüsteemi ja laserpositsioneerimisega, mis sobivad autokatete ja täppisinstrumentide korpuste jaoks.
Ülitäpne terasest lõigatud pikkusega joon:
Lõiketolerants on ≤±0,05 mm/m. Need liinid kasutavad õhklaagrite transportimist ja CNC hüdraulilist lõikamist, mis sobivad kosmosepaneelide ja mikroelektrooniliste substraatide jaoks.
4. Klassifikatsioon lõikamismeetodi järgi
Pöörlev pügamine lõigatud pikkusega joonele:
Neid pikkusesse lõigatud masinaid saab kasutada alumiiniumi, vase ja muude materjalide rullide lõikamiseks, et rahuldada kliendi konkreetseid vajadusi. Need pikkusesse lõigatud masinad on tavaliselt varustatud antistaatiliste seadmete ja paindlike transpordisüsteemidega. Need sobivad kasutamiseks kosmosetööstuses, elektroonikakomponentides ning liitiumaku elektroodide ja kõrgsageduslike trükkplaatide töötlemiseks.
Pöörlev pügamine lõigatud pikkusega joonele:
Pöörleva pikkusega lõikamismasin pöörleb lõikamiseks suurel kiirusel, kõrvaldades lõikepeatustest põhjustatud jäljed. Need pikkusesse lõigatud pöörlevad pügamismasinad sobivad kõrget pinnakvaliteeti nõudvateks lõikamisoperatsioonideks.
Pikkusesse lõigatud pöördemasin:
Vahetage hõlpsalt tööriistu ja kombineerige täpseid pöördenurki, et saavutada erikujulise lehtmetalli ülitäpne lõikamine. Pöördevahemikuga 0-30° sobib see ristküliku-, trapetsi- ja rööpkülikukujulise lehtmetalli tootmiseks.
Fikseeritud lõikepikkusega lõigatud joon:
Pikkusesse lõigatud fikseeritud lõikemasin lõpetab etteantud pikkuse juures söötmise, et tagada lõikamise täpsus. Seetõttu on seda tüüpi masinatel aeglasem tootmiskiirus võrreldes teist tüüpi pikkusega lõigatud terasmasinatega.
 |
 |
 |
Validespikkusesse lõigatud terasmasin, on soovitatav keskenduda järgmistele parameetritele:
- Pikkusesse lõigatud terase liini kiiruse ühilduvus: pikkusesse lõigatud terase masinatsükkel peab vastama ülesvoolu lahtikerimiskiirusele, et tagada tootmise tõhusus.
- Tööriistade ühilduvus pikkusega lõigatud terasest: tera materjal peab vastama HRC58-62 standarditele, eelistatud valik on Cr12MoV või DC53.
-Juhtsüsteem terasest lõigatud masinale: MES-süsteemiga sujuva integreerimise tagamiseks on soovitatav kasutada MODBUS-TCP-d toetavat PLC-süsteemi.
- Ohutus terasest lõigatud pikkusega joonele: kahe sambaga valgusbarjäär peab vastama IP67 reitingule ja hädaseiskamisreaktsiooni aeg peaks olema alla 0,1 sekundi, et tagada ohutu töö.
- Terasest lõigatud masina kohandamisvõimalused: kvaliteetsed tarnijad peaksid suutma pakkuda kohandatud rullide läbimõõtu (vahemikus Ø80–160 mm), et rahuldada klientide erinevaid vajadusi.
Seadme kogu olelusringi juhtimisel tuleks rõhutada järgmisi aspektepikkusega joonele lõigatud terasest:
- Terasest lõigatud masina iganädalane kontroll: kontrollige regulaarselt hüdrosüsteemi rõhku (säilitatakse 14-16 MPa) ja käigukasti õlitaset (vaateklaas peaks olema 2/3 märgi juures).
-Kvartalihooldus terase pikkusele lõigatud liinile: Vahetage töörull-laagrite määre; Soovitatav on liitiumipõhine määre NLGI#2.
- Pikkuseks lõigatud terasmasina iga-aastased ülevaatused: nivelleerimisrulli koaksiaalsus tuleb korrigeerida alla 0,02 mm ja servomootori andur tuleb kalibreerida.
- Terasest lõigatud joone intelligentne jälgimine: seadme ohutu töö tagamiseks paigaldage vibratsiooniandurid ja seadke ebatavalised hoiatusläved (nt häire, kui kiirendus ületab 0,5 g).
