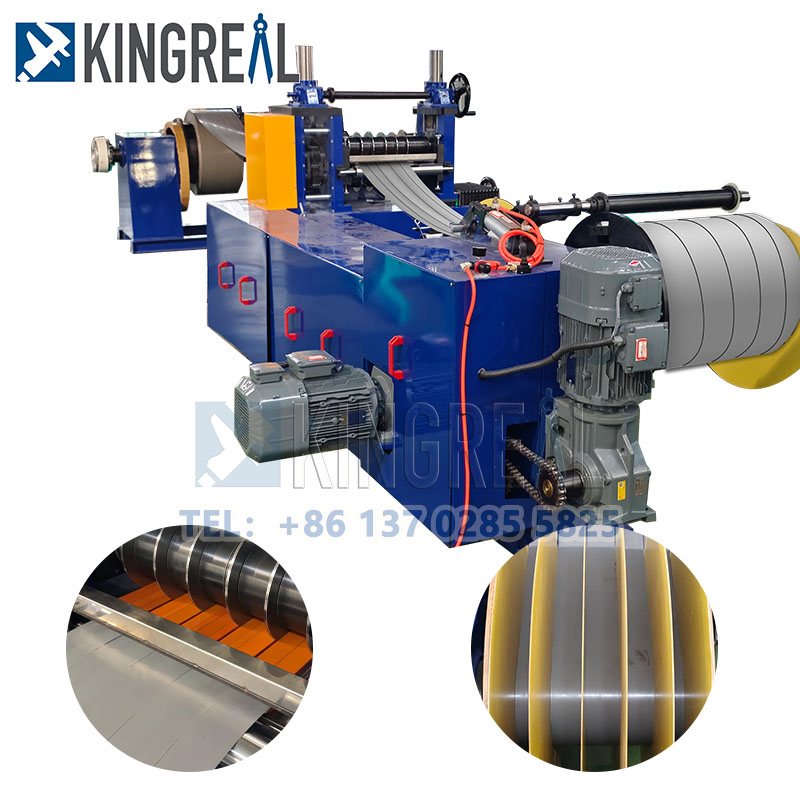

Kingreal Steel Sloter pakub aLihtne mähise lõikamismasinmadalama eelarvega klientidele. Seda lihtsat mähise libisemisliini kasutatakse peamiselt laiade mähiste libistamiseks kitsasteks ribadeks, mis on kohandatud kliendi vajadustele, ja kerige need siis tootmisliinile.

See lihtne mähise lõigamismasin on loodud selleks, et rahuldada madalama täpsuse ja mähise laiuse nõudetega klientide vajadusi. Kingreal Steel Sloter pakub ka lihtsa mähise libisemisjoone lihtsustatud versiooni. See lihtne mähise lõikamismasin vähendab seadme nõudeid, vastates samas lihtsa mähise libisemisliini vajadustele.

Nii lihtne mähise libisemismasin kui ka standardne metallist lõigatav masin saab töödelda mitmesuguseid metallmaterjale, sealhulgas külma veeretatud ja kuuma veerega süsinikteras, räni terasest, tinaplaadist, roostevabast terasest ja kaetud materjalidest jne, pakkudes täpset libisemist ja automaatset tööt.

Lihtsa mähise lõikamismasina töövoog

Laadimismähis → Dekoling → Pinking → Shearing → Looping → Juhistamine → Lülitamine → vanaraua ümberpööramine → silmused → pinge → tagasivõtmine →

Mähise lihtsa libisemisjoone parameetrid

Mudel	Materjali paksus (mm)	Materjali laius (mm)	Ribade arv	Kiirus	Mähise kaal	Märkus
Mudel 1	0,1-1	80-350	8-30	50-100	3	Tehnilisi parameetreid ja seadmete konfiguratsiooni saab kindlaks teha vastavalt kliendi vajadustele
2. mudel	0,2-2	80-350	6-30	50-150	3
Mudel 3	0,2-2	80-450	6-30	50-150	5
Mudel 4	0,2-2	80-650	6-30	50-150	7
Mudel 5	0,2-2	80-800	6-30	50-150	7
Mudel 6	0,1-1	500-1300	12-30	50-200	7/15
Mudel 7	0,3-2	500-1600	12-30	50-200	7/15
Mudel 8	0,3-3	500-1600	8-30	50-180	15
Mudel 9	0,3-3	900-1800	8-30	50-180	20
Mudel 10	1-4	900-1600	6-30	50-120	20
Mudel 11	1-6	900-1600	6-30	30-80	30
Mudel 12	2-12	900-1600	5-30	20-50	30

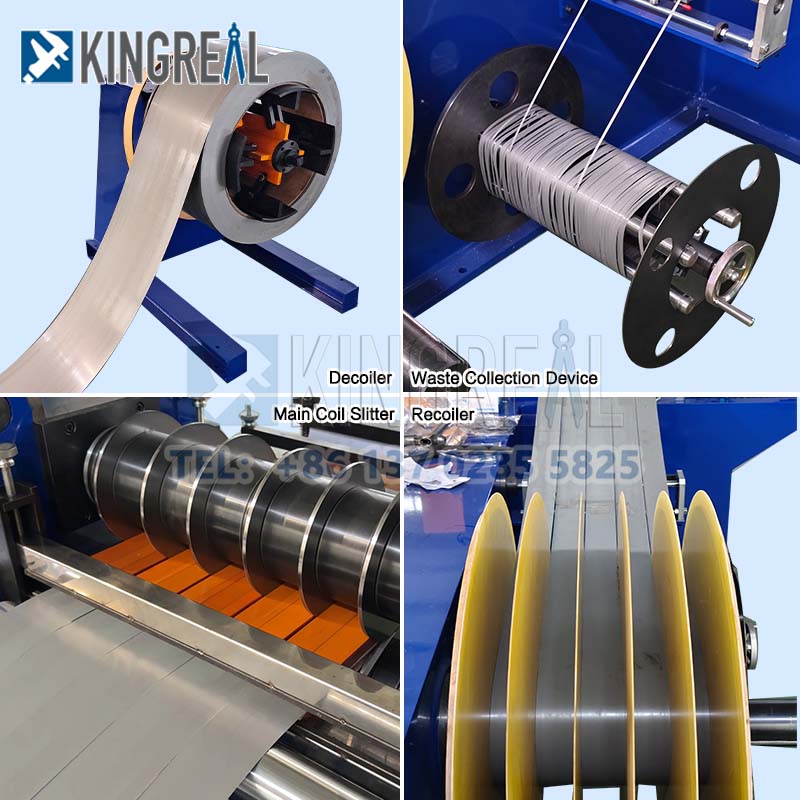

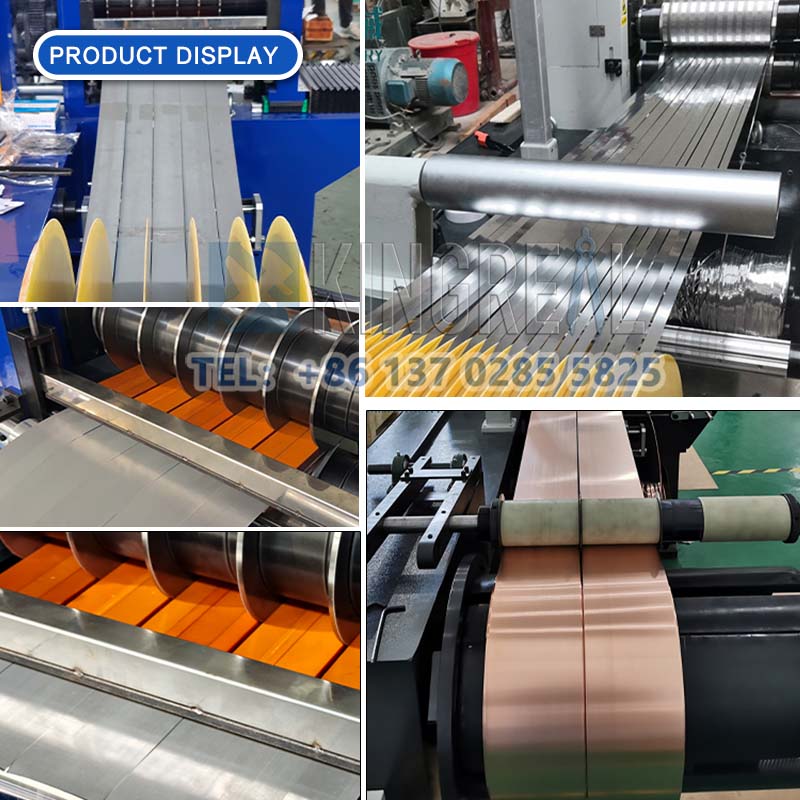

Mähise lihtsa libisemisjoone põhikomponendid

a. Hüdrauliline mähise laadimine käru lihtsa mähise libisemismasina jaoks

1. põhikomponendid: keevitatud teraskonstruktsioon, liikuvad rattad, neli juhtkolonni, sõiduvõlli jne.

2. maksimaalne koormus: 10 tonni, 1,1 kW tsükloidse pinratta mootor, sõidukiirus 6 m/min.

3. Hüdrauliline ajam: võib tõsta mähiseid alla 10 tonni üles ja alla, maksimaalse löögiga 500 mm. Hüdrauliline silinder: FA-φ125 mm (üks komplekt).

b. Hüdrauliline dekooiler lihtsa mähise lõikamise joone jaoks

1) Põhikomponendid: keevitatud teraskonstruktsioon, neli kaarekujulist laba, kiilukujuline libisev alus, mandlik, külgplaadid, laagrid, laagri iste, pneumaatiline ketaspidur jne.

2) laienemis- ja tagasitõmbamisvahemik: φ460 mm kuni φ520 mm × 850 mm.

3) Maksimaalne koormus: 10 tonni.

4) hüdrauliline ajam: laienemist ja tagasitõmbamist teostatakse push-pull hüdrauliliste silindrite abil; Hüdraulilised silindrid: FA-φ200 mm (1 komplekt)

5) Mootori võimsus: 4,0 kW tsükloidne pinratta mootor + muundur, ketipõhine sööt

6) PRESS RULLER: 1,1 kW tsükloidne pinratta mootor

c. Hüdrauliline tugi käsi lihtsa mähise lõikamise masina jaoks

Eesmärk: toetab peamist dekoleerumisvarre ja suurendab rulli pöörlevat inertsust.

Ühe käe struktuur, hüdraulilised silindrilised liftid ja alandavad.

Lõpetamise ajal tõuseb tugi käsi dekooileri käe toetamiseks; Laadimise ajal laskub tugi käsi.

d. Koorija, pressirull, hüdrauliline nihkel lihtsa mähise libisemisjoone jaoks

Põhikonstruktsioon: keevitatud terasplaat

Vajutage rull: φ250 × 1050mm, õmblusteta toru, polüuretaankummikate, 18,5kW tavaline mootor muutuva sagedusajaga

Hüdrauliline nihke-

Lõikur: neljapoolne tera, materjal: CR12MOV, kõvadus: 60 ± 1

Hüdrauliline ajam: hüdrauliline silinder: FA-φ100mm, 2 komplekti

e. Silmuseline kaev ja sild lihtsa mähise libisemismasina jaoks

Põhikonstruktsioon: keevitatud terasplaat

Hüdrauliline ajam: CA-φ80mm, 1 komplekt hüdraulilisi silindreid kontrollib silla tõstmist ja alandamist

f. Käsitsi külgjuhid lihtsa mähise lõikamiseks

1. põhikomponendid: terasplaat, pressirull, polüuretaankummratas, kruvi käsiratas, elektriline reguleerimine jne.

2. külgjuhrurud: materjal: CR12MOV, kõrge temperatuuriga kustutatud ja karastatud, HRC 580-620, 2 rulli mõlemal küljel

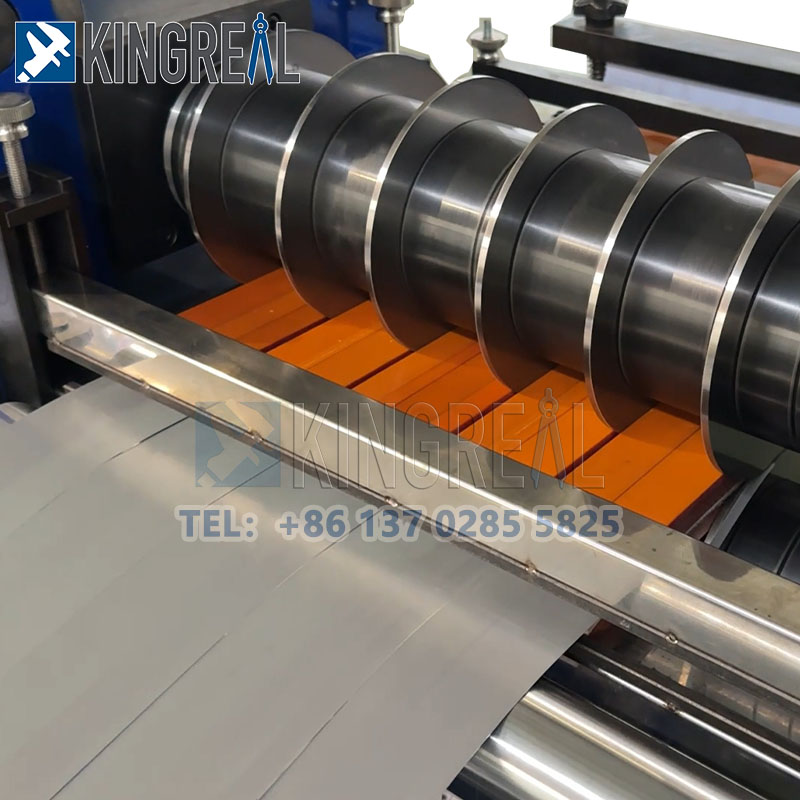

g. Lülitusmasin lihtsa mähise libisemisjoone jaoks

1. põhikomponendid: terasest plaadi struktuur, valatud alus, sünkroonkäigukast, tõstemehhanism, siduriühendus, universaalne liigend jne.

2. lõikuri võll: 40CR, φ140 x 1050mm, T-slot 28mm, keskmise sageduse kustutamine ja karastamine, jahvatatud, kõva kroomi töödeldud, pesa sügavus 16mm.

3. lõikuri välimise läbimõõt: φ280mm (ostja pakutav)

4. Fikseerimismeetod: lõikuri lukustamine pähklitega

5. Üks reguleerimisklassikomplekt puiduribade kinnitamiseks

6. Külgpaneelid liigutavad elektrilist, lõikuri võlli tõstmist ja madalamat elektrit sünkroonselt

7. Lõikemootor: 45kW vahelduvvoolu mootor + muundur

h. Eraldi vanarauakeha lihtsa mähise lõikamise masina jaoks

Põhikomponendid: keevitatud terasplaadi konstruktsioon, juhtrullid

Kahepoolse vanaraua, teleskoopmehhanism, automaatne tühjendus, vahelduvvoolumootor + muunduri ajam

i. Sillav auk ja sild lihtsa mähise libisemisjoone jaoks

Peamine raam: keevitatud terasplaadi konstruktsioon

Hüdrauliline ajam: hüdrauliline silindr kontrollib silla tõstmist ja madalamat: CA-φ80mm (1 komplekt)

j. Plaatide pingutusjaam lihtsa mähise lõikamise masina jaoks

Põhikonstruktsioon: terasplaat, eraldades rulli, PU kummist

Pingepadja: villaga kaetud

Rull: φ500mm, PU kummist kattega

Hüdrauliline ajam: kontrollib plaadi tõstmist ja alandamist; Hüdrauliline silinder: FA-φ100mm (2 komplekti)

k. Hüdrauliline mähik, hüdrauliline ejektor lihtsa mähise libisemisjoone jaoks

Põhikomponendid: keevitatud teraskonstruktsioon, neli terasest plaati, kiilukujuline libisev alus, mandlik, külgplaadid, laagrid, laagriplokid, tõukepulga hüdrauliline silindr, käigukasti redutseerija, hüdrauliline ejektor, pneumaatiline pidur jne.

Läbimõõdu vahemik: φ480mm kuni φ508mm × 850mm

Push-Pull hüdrauliline silindr: FA-φ150mm

Maksimaalne kandevõime: 10 tonni

75kW vahelduvvoolu mootor + muundur

Ø80mm press -käsi, hüdrauliliselt tõstetav

l. Hüdrauliline tugi käsi lihtsa mähise lõikamise masina jaoks

Eesmärk: toetab mähise peamist kätt ja suurendab mähise pöörlevat inertsust.

Ühe käe struktuur, hüdrauliliselt tõstetav

Mähise ajal tõuseb tugi käsi ülespoole, et toetada mähise käsi; Lagimise ajal tõuseb tugi käsi allapoole.

m. Hüdrauliline mahalaadimiskäru lihtsaks mähise libisemiseks

1) Põhikomponendid: keevitatud teraskonstruktsioon, sõidurattad, neli juhendamissammast, sõiduvõlli jne.

2) Maksimaalne kandevõime: 10 tonni, 1,1 kW tsükloidne pinratta mootor, sõidukiirus: 6 m/min.

3) Hüdrauliline ajam: võimeline tõstma mähiseid kuni 10 tonni, maksimaalse löögiga 500 mm. Hüdrauliline silinder: FA-φ125mm, üks komplekt.

n.hüdrauliline süsteem lihtsa mähise lõikamise masina jaoks

Põhikomponendid: 300 kg keevitatud terasplaadi õlipaak, erinevad hüdraulilised ventiilid ja õliskeemilauad.

Hüdrauliline ajami võimsus: E-klass 11 kW mootor, 30 ml nihe, normaalne rõhk: 70 kg/cm², maksimaalne rõhk: 140 kg/cm².

o. Elektrijuhtimissüsteem lihtsa mähise libisemisjoone jaoks

1) Üks peamine juhtimiskonsool ja kaks abijuhtimiskappi hõlbustavad mähise laadimist ja mahalaadimist.

2) Toiteallikas: kolmefaasiline 380 V ± 10%, 50Hz ± 1Hz

3) Põhikomponendid ja rakendused: kogu joon koosneb peamisest juhtimiskonsoolist, decoileri abijuhtimiskonsoolist, rekonäärme lisakonsoolile ja elektrijuhtimiskapist. Kogu lihtne mähise lõikamisliin kasutab tsentraliseeritud juhtimist. Peamine juhtkonsoolil on digitaalne ekraan, kõrge ja madala kiirusega reguleerimine, käsitsi söötmine, pidev lõiked ja rikke häirefunktsioonid. Kõik komponendid on imporditud või tuntud kodumaistest kaubamärkidest. Puutetundliku ekraani juhtimissüsteem hõlbustab kiiruse ja muude parameetrite seadistamist ja reguleerimist. See saab hõlpsalt vahetada käsitsi, eraldiseisvaid ja automaatseid režiime ning jälgida igal komponendi tööolekut igal ajal, et tagada kogu kogu ohutu ja tõhus tööLihtne mähise lõikamisliin.
