Lõika masin kärbsekääridega pikkuseks

KINGREALi pakkumine kärbselõikuriga lõikemasinale, mille kiirus võib ulatuda kuni 80 M/min, võib saada klientidele rohkem tootmise eeliseid pikkusega lõigatud metallist.

Saada päring    PDF allalaadimine

Tootekirjeldus

Videokuva:

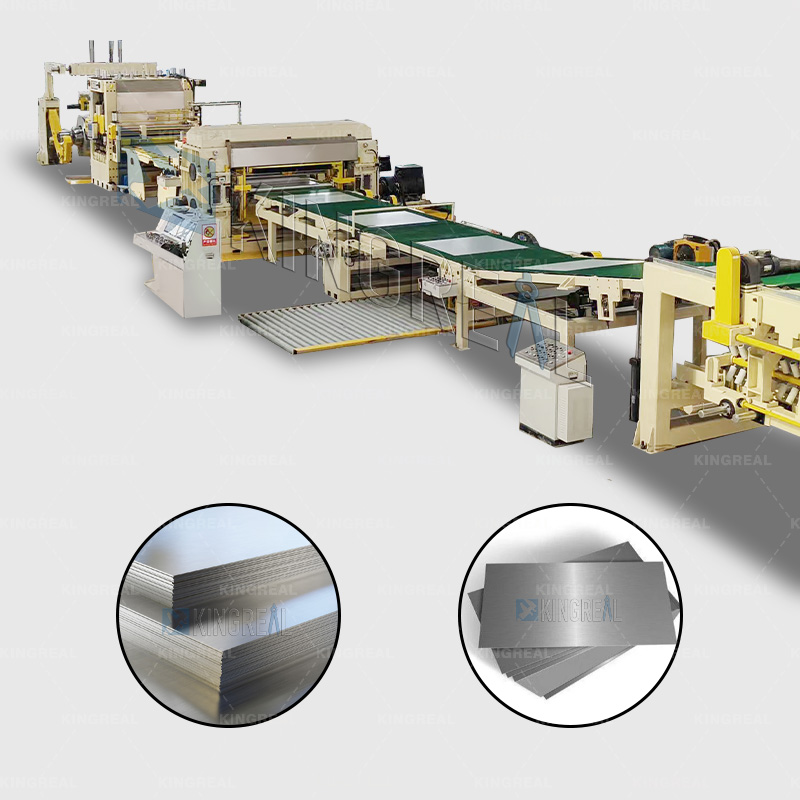

Lõigatud joon – lendava nihkega kiire tootmine

KINGREAL STEEL SLITTER on pikkusesse lõigatud liinide valdkonnas spetsialiseerunud tootja ja tootja ning on pühendunud optimaalsete lahenduste toomisele oma klientideni.

Olenevalt kliendi nõutavast metallilõikevõimsusest, töödeldava tooraine valikust ja tehase tootmisvajadustest.



Kärbselõikega masin on tööstuslik masin pidevate metallribade lõikamiseks kindla pikkusega plaatideks või lehtedeks. KINGREAL disain kärbselõikusest

 realiseerib metallribade pideva automaatse ja täpse lõikamise ilma peatumata suurel kiirusel liikumisel, mille kiirus võib ulatuda kuni 80M/min. Seda kasutatakse peamiselt terases,

alumiiniumi-, vase- ja muudes metallide töötlemise tööstusharudes ning seda kasutatakse laialdaselt autotööstuses, kodumasinate, ehituse ja muudes valdkondades.

cut to length line

cut to length machine

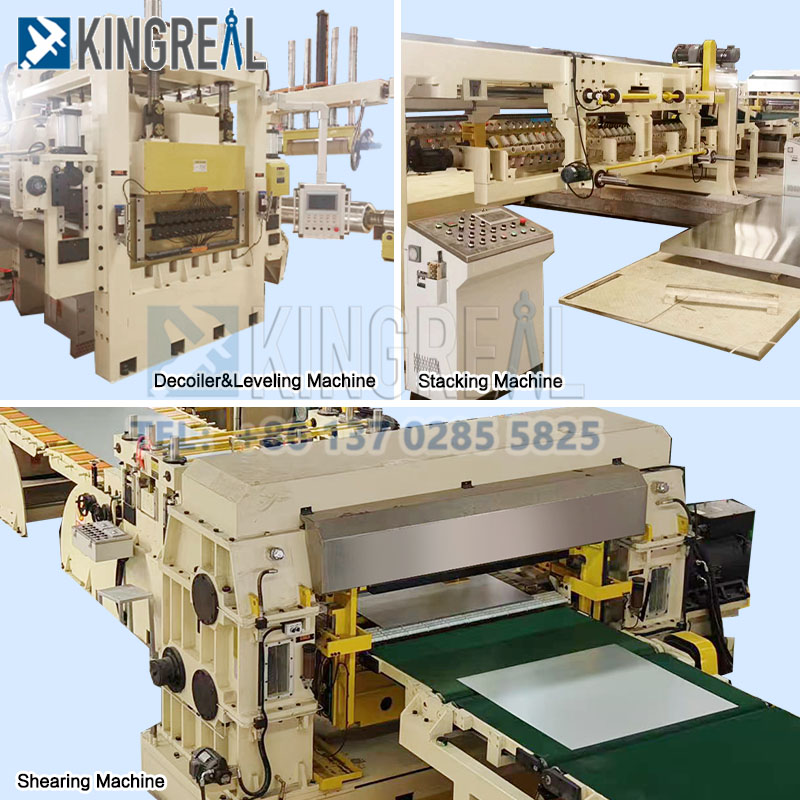

Kui tootmisliin töötab, on dekopeerimisseade toiteolekus. Pärast seda, kui lehtmaterjal siseneb 6-kihilisse 21 rulliga ülitäppisesse nivelleerimismasinasse, siseneb see elektrilise silmaga juhitava silmuse ja külgmehhanismi abil NC pikkusemõõturisse. NC pikkuse mõõtja määrab suuruse, seejärel söödab materjali järgmisele etapile Pöörake lõikemasinat; kui NC-söötmine saavutab määratud suuruse. Lõikemasin lõikab lehtmaterjali ära ja lõigatud lehtmaterjal virnastatakse transpordiseadmega korralikult toodete virnastamismasinasse ja virnastava teraslehe tõsteplatvorm võib teraslehtede kõrguse suurenedes automaatselt väheneda; Kui plaatide seatud väärtus on saavutatud, peatub tootmisliin automaatselt. Sel ajal langetatakse tõsteplatvorm käsitsijuhtimisega, väljastatakse tühjenduskäru ja samal ajal sõidetakse sisse teine ​​tühjenduskäru, mis siseneb järgmisse töötsüklisse.


CTL tootesarja komponent

Tooraine tabel 1 ühik
Käru söötmiseks 1 ühik
Eesmine abitugi 1 ühik
Lahtikerimisseade + lahtikerimisseade 1 komplekt
Kuuekihilised rullid Tasandusmasin + Töörullide isepuhastussüsteem 1 ühik
Ülemise külje kile lamineerimismasin 1 ühik
Lühike looper 1 ühik
Külgede juhtseade 1 ühik
Pinch NC pikkuse mõõtja 1 ühik
Kärbselõikusmasin 1 ühik
Transpordimasin 1 ühik
Toodete virnastamismasin 1 ühik


Pikkus lõigatud masina tehniline kirjeldus

Toormaterjal CRC TERAS
Paksus 0,4-3,0 mm
Laius ≤1500 mm
Rulli kaal ≤ 20T
Pikkus 500-6000 mm
Pikkuse tolerants L = 2 m≤ ± 0,3 mm (2,0 mm)
Diagonaalne tolerants L = 2 m≤ ± 0,5 mm (2,0 mm)
Kiirus 0–80 m/min (astmeteta kiiruse reguleerimine)
Läbimiskiirus 0-15 m/min
Kontroll Vahelduvvoolu sageduse muundamise juhtimine


Pikkuslõikamise funktsioon kärbselõikuriga


  • Kõrge efektiivsus on selle CTL-liini üks silmapaistvamaid omadusi. Lendava nihkeseadme konstruktsiooni ja rakenduse kaudu teostab see rihma kiire liikumise ajal katkematut lõikamist, samas kui omades pikkuse mõõtmise seadet, tagab lendav nihkeseade lõikamise täpsuse.
  • KINGREAL Cut To Length Machine kasutab terase pinna kaitsmiseks kroomitud rulle, kummiga kaetud rulle, pneumaatilisi agregaate ja muid komponente.
  • Kõrge täpsusega tasandusefekt. CTL-i tootmisliini saab varustada 21 rullikomplektiga ülitäpse nivelleerimise jaoks või kahekordse nivelleerimismasina seadmega metallpoolide lahtikerimiseks ja tasandamiseks, mis võib tuua klientidele rohkem tasaseid ja kvaliteetseid metalllehti.
  • Loop Bridge'i saab valida või vältida täielikult vastavalt kliendi tootmisvajadustele ja tehase tegelikule pindalakasutusele, mis võib muuta Cut To Length Machine kompaktsemaks, säästa põrandapinda ja vähendada tehase sekundaarset töötlemist. See on hea valik paljudele väiketootjatele.
  • Lõikamisseadme olemasolu on oluline lisafunktsioon metallribade servade trimmimisel enne nende lõikamist. Kärpimisseade eemaldab metallriba servadelt pursked, ebatasasused või üleliigse materjali, tagades valmis lehe servade siledad ja korralikud. Käsitseda saab laias valikus ribalaiust ja paksust, mis suurendab masina mitmekülgsust ja kohandatavust.

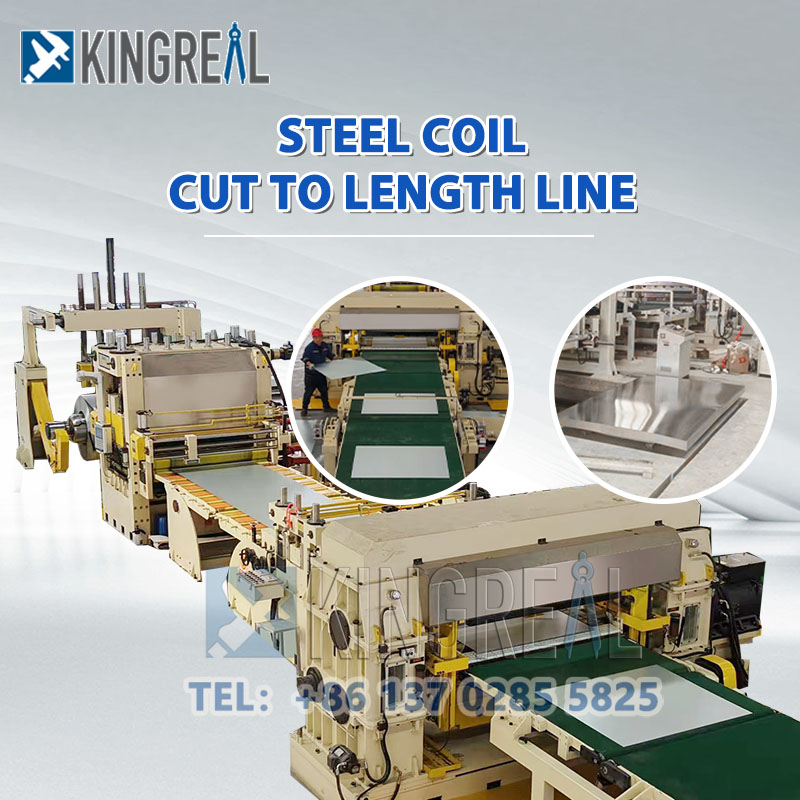

steel cut to length machine
coil cut to length machine

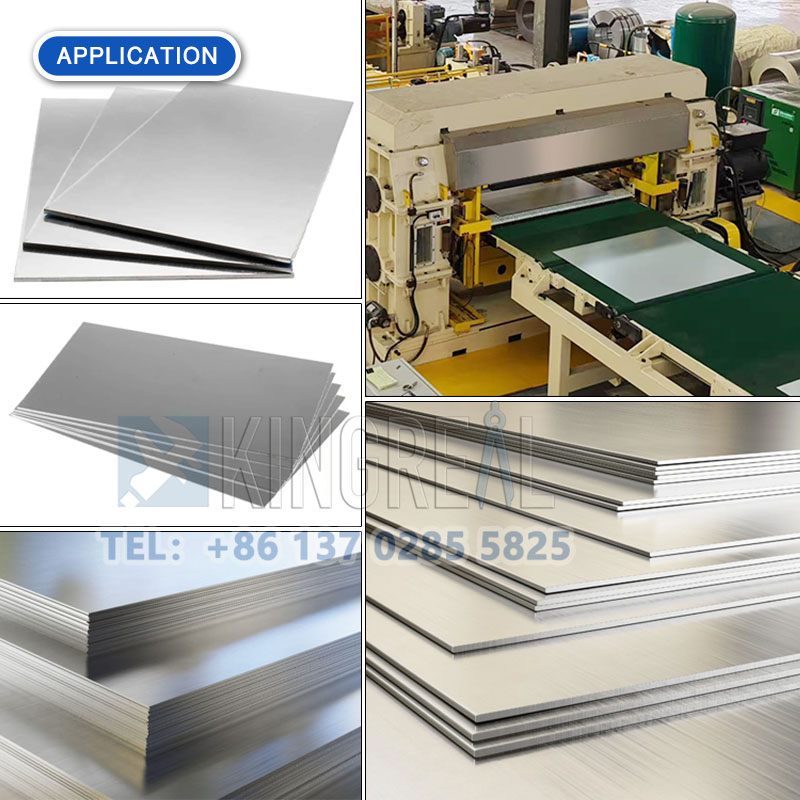

steel coil cut to length line

Funktsioon kärbselõikusseadme kohta CTL-liinis

Sünkroniseerimise juhtimissüsteem:

Aedasi arenenudt tagamiseks kasutatakse servojuhtimissüsteemi või sünkroniseerimise juhtimissüsteemimütsi lendav lõiketööriist on sünkroniseeritud metallriba liikumiskiirusega.

Juhtsüsteem on võimeline jälgima ja reguleerima tööriista kiirust reaalajas, et kohandada erinevaid lõikepikkusi and riba kiirused.


Kõrge tugevusega tööriista materjal:

Noad on tavaliselt valmistatud ülitugevast legeerterasest või volframkarbiidmaterjalidest, millel on kõrge kõvadus ja kulumiskindlus, et tagada pikk lõikeiga ja ühtlane lõikekvaliteet.

Nugade kuju ja nurga disain on samuti optimeeritud, et vähendada lõiketakistust ja parandada lõiketulemusi.


Dünaamilise tasakaalu disain:

Lendlõikeseadme noad ja tööriistahoidikud on dünaamiliselt tasakaalustatud disainiga, et tagada sujuv töö kiirel liikumisel, vähendada vibratsiooni ning parandada lõiketäpsust ja seadmete tööiga.


Täpne juhtmehhanism:

Varustatud ülitäpse juhtmehhanismiga, mis tagab, et lendav lõiketööriist säilitab lõikeprotsessi ajal alati õige lõiketee ja -asendi, parandades nii lõiketäpsust.
