1650 mm pooli lõikamise tagasikerimismasin

KINGREAL SLITTERI 1650 mm pooli lõikamise ümberkerimismasin on enamiku funktsioonidega tühjendusliin, millega saab lõigata 0,3–3 mm paksust lehtpooli. Uusima hinnapakkumise programmi saamiseks võtke meiega ühendust

Saada päring    PDF allalaadimine

Tootekirjeldus

Videoekraan

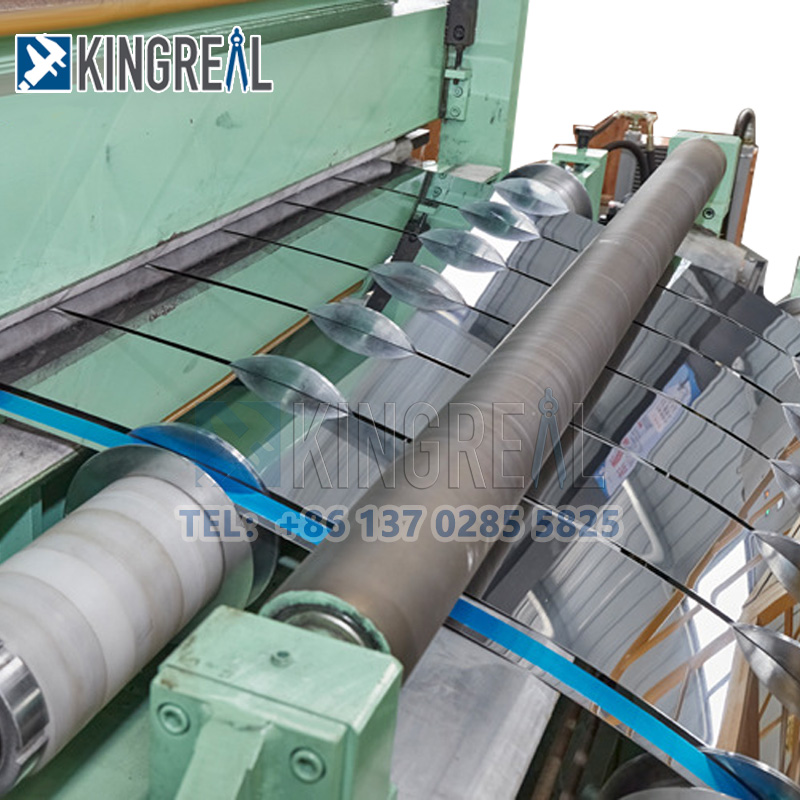

1650 mm pooli lõikamise tagasikerimismasina kirjeldus

aluminum coil slitting machine

KINGREAL SLITTER 1650MM pooli lõikamise ümberkerimismasin on mõeldud erinevat tüüpi materjalide, nagu teras, alumiinium, GI, vask ja räni, lõikamiseks ja tagasikerimiseks. See pooli lõikamisliin on üks levinumaid tühjendusliinide konstruktsioone ja vastab enamiku tehaste vajadustele pooli töötlemise lõikamiseks. Käsitsetavate mähiste paksused on vahemikus 0,3–3 mm ja laiused kuni 1650 mm.

Meie veebisaidilt leiate ka alloleva toote:

1. Kahekordne lõikepeaga lõikamismasin

2. 10-20MM raske plaat terasest lõikamismasin

3. Rull lõigatud pikkusega joonele

4. Decoiler leveler lõikamise tootmisliin

5. Metallist perforeeritud masina tootmisliin

steel slitting line

Tehniline spetsifikatsioon:

Toormaterjal

Ei.

Nimi

Spetsifikatsioon

1

Materjal

CR, teras, alumiinium

2

Rulli paksus

0,3-3 mm

3

Mähise laius

500-1650 mm

4

Coil I.D

≤Φ2000mm

5

Coil O.D

Φ508mm, Φ610mm

6

Rulli kaal

25T

Tootmisliini spetsifikatsioon

1

Piluriba

25 Max

2

Lõikemasin

0-200 M/min

3

Võimsus

380V/50Hz/3Ph

4

Laiuse tolerants

≤±0,05 mm

5

 Vanametalli serva laiuse vahemik

2-10 mm

6

Valmistoote purgid

≤0,03 mm

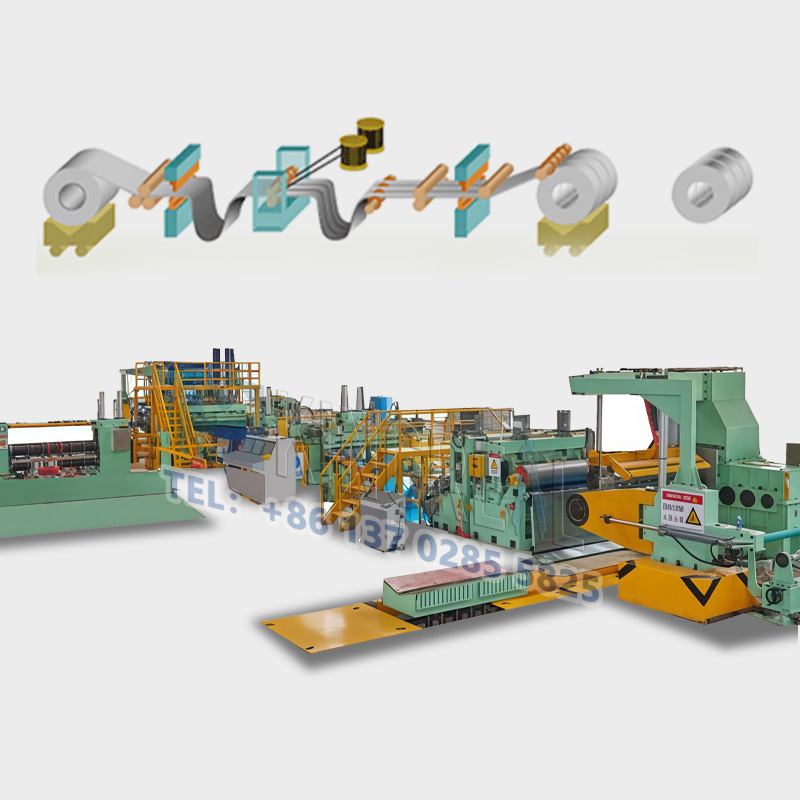

Tööprotsess:

aluminum coil slitter

Käru laadimispool. Dekopeerimisseadme hüdrauliline vertikaalne tsentreerimine - Hüdrauliline lahtikerimisseade - Pints ​​ja hoob

Üksikasjalikum teave terasrulli lõikamismasina kohta:

Käru laadimispool

Struktuur ja kasutamine: kasutatakse lahtikerimise toitmiseks, teraspooli transportimiseks hoiulaualt lahtikerimise rullile, käru juhib hüdromootor ja tõstmist hüdrosilinder.


Tõstemehhanism: hüdrosilinder ja libisev nelja juhtkolonni konstruktsioon, silindri poolt pakutav tõstejõud, silinder V-tüüpi kandelaua tõstmiseks, et saavutada terasmähise üles ja alla funktsioon.


Liikumismehhanism: hüdromootor ja paralleelse juhtrööpa konstruktsioon, sõidujõu annab hüdromootor, nii et käru liigub horisontaalselt piki lahtikerimise spindli aksiaalsuunda. Rööpa mõlemas otsas on piirdeplokk, et vältida käru rööbastelt mahasõitu.

coil slitting equipment



Konsoolne dekopeerimisseade

A. Funktsioon:

Teraspoolide kandmine, poolide siseläbimõõdu laiendamine ja pingutamine, poolide lahtikerimine ja tühjendamine või taaskasutamine.

Toetades pooliplaati ja pakkudes pinget terasribale, koosneb see raamist, spindlist, paisuvast ja kokkutõmbuvast rullist, lahtikerimis- ja pressimisseadmest, abitoest, piduriseadmest ja jõuosast.


B. Ehitus

a) Põhiraam: valmistatud terasest, A3 terasplaadist, #45 terasest sepistatud laagripesa pärast keevitamist, lõõmutamise kvalitatiivne töötlemine ei deformeeru;

b) Spindel: puuritud 40Cr ümarterasest, mille läbimõõt on 85 mm, karastatud ja seejärel peeneks treitud tööpinna läbimõõduga 190 mm, kandevõime 25 tonni.

c) rulli tõsta ja kahandada: liugur-tüüpi push-pull laiendusrulli vormi kasutamine; neli kumerat plaati (nr 45 teras), traatlõikavad liugurid, paisumisläbimõõt: Ф470mm-520mm (pluss kummist hülss kuni Ф610mm); Rulli efektiivne tööpikkus 1650 mm, kogu südamik, mis tagab, et rull on kontsentrilisuse korral üles ja alla.

coil slitting machine line


Kiire pooli lõikamismasin

 Struktuurid

Terasplaadist keevitatud alus, jõukäigukast, tahvel ja raam

Kogused

1 komplekt

Lõikamise kiirus

200M/min

Lõikuri võlli läbimõõt

Φ220mm × 1900mm

Materjal

42CrMo

Tera suurus

Φ350mm × Φ220mm × 10mm

Peamine mootori võimsus

AC110Kw

Miks valida meid?

◆ Laialdased tootmisalased teadmised

Üle 20-aastase tootmis- ja müügikogemusega KINGREAL on kogenud tootja, kes on spetsialiseerunud lõikamismasinatele. Ettevõte on edukalt tarninud oma masinaid kogu maailmas, sealhulgas Vietnamis, Türgis, Venemaal, Indias ja Araabia Ühendemiraatides. klientide poolt laialdaselt tunnustatud.


◆ Ekspertmeeskonna jõud

KINGREALil on oma ettevõttesisesed tehnilised, müügi- ja tootmismeeskonnad. Saame professionaalselt hakkama protsessi iga etapiga alates müügist ja tootmisest kuni saatmiseni.


◆ Pakutakse ostujärgset abi

KINGREAL pakub võrgu- ja võrguühenduseta müügijärgseid paigaldusteenuseid, et tagada masina nõuetekohane paigaldamine ja töö.

Veebiressursid hõlmavad videoõpetusi ja põhjalikke veebipõhiseid insenerijuhiseid; võrguühenduseta ressursid hõlmavad KINGREALi inseneride saatmist kliendi kohalikku tehasesse, et pakkuda kohapealseid paigaldusjuhiseid.

hr coil slitting machine

KINGREAL Tere tulemast kõiki kliente meile külla!
