Raske mõõduga lõigatud joon – 2024 KINGREAL

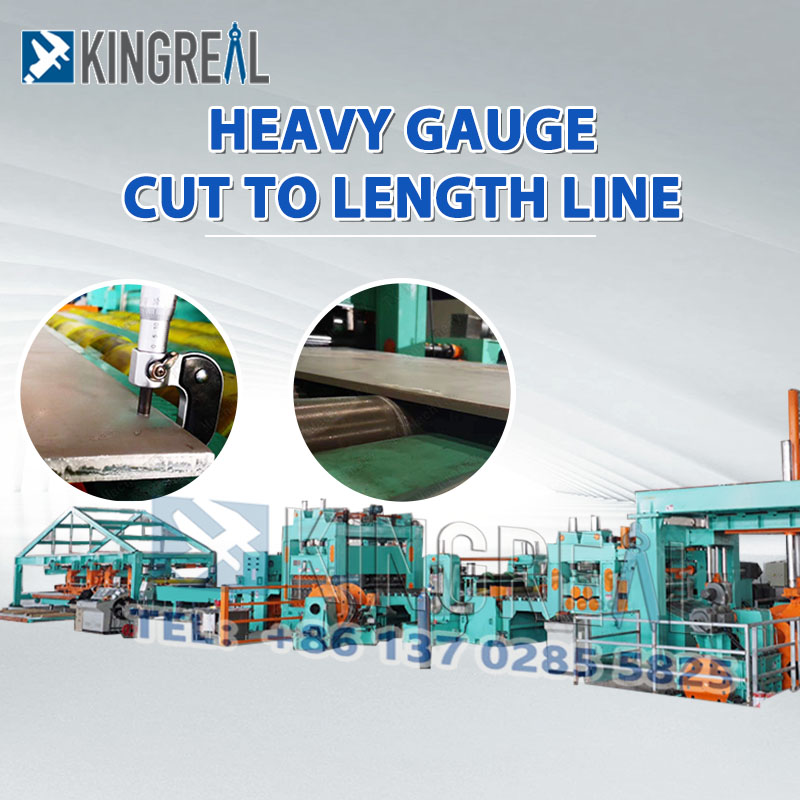

KINGREAL on üks raskete mõõteriistade pikkusele lõigatud liinide tootjatest, kes suudab töödelda pooli paksust 6–20 mm, pooli kaalu kuni 30 tonni ja rohkem. Raske mõõduga lõigatud joon – 2024 KINGREAL

Saada päring    PDF allalaadimine

Tootekirjeldus

Videoekraan



Pikkus lõigatud lõikeliinide tarnijad:

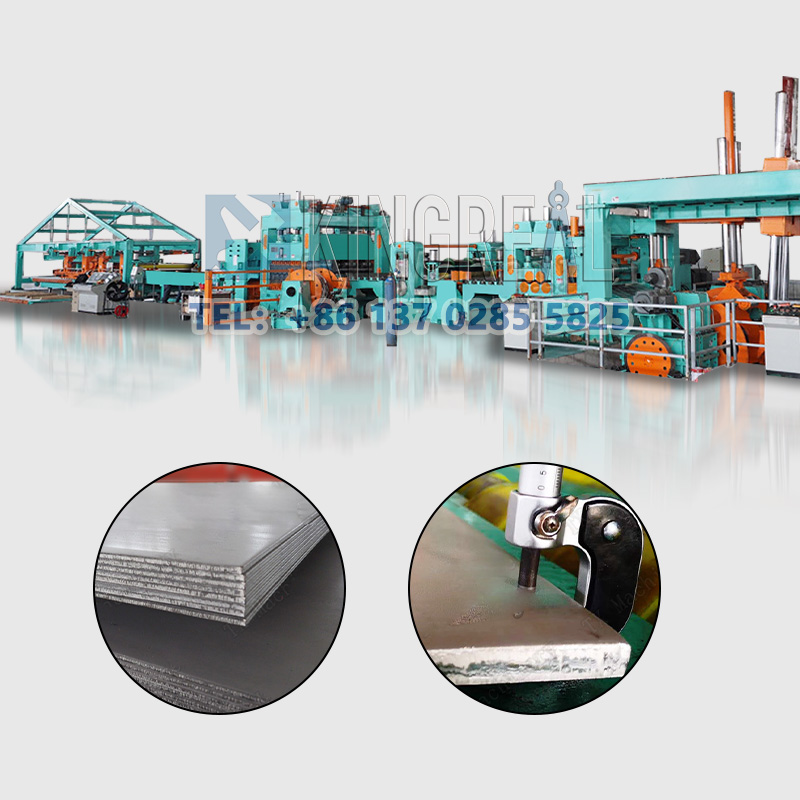

Raske mõõteriistaga lõikejoon – 2024 KINGREAL võib pakkuda nii pikkusega lõikejoont, kiiret pikkusesse lõikamismasinat, lihtsat pikkusesse lõikamisliini kui ka seda raskekujulist pikkusesse lõigatud masinat, mis võimaldab kuumvaltsitud terast täpselt pikkusesse lõigata. , külmvaltsitud teras, roostevaba teras, räniteras ja muud metallrullid koos automaatse virnastusseadmega täisautomaatseks tootmisprotsessiks.


cut to length line

Breakout raskeveokite CTL-liinil:


Tänu oma suurele tugevusele, heale sitkusele, hõlpsale töötlemisele ja vormimisele ning heale keevitusvõimele kasutatakse paksu lehtmetallpooli laialdaselt erinevates tööstusvaldkondades, et rahuldada erinevate tööstusharude vajadusi. Raskete mõõtmetega lõigatud liini nõudlus kasvab, paksu lehtmetalli mähise töötlemine seadmete kõrgemate nõuete jaoks, alates lahtikerimisseadmete tasandamisest kuni lõikamise ja virnastamiseni. Nõuded kandevõimele on palju kõrgemad kui muude paksustega lehtmetallile.


KINGREAL Heavy Gauge Cut To Length Line on spetsiaalselt ette nähtud kuni 6-20 mm paksuste poolide töötlemiseks decoileri, sirgendaja, mõõtmise, pikkusesse lõikamise ja virnastamise abil.



Tehniline spetsifikatsioon:

Nimi


Detail


Toormaterjal


Q235 HR


Lehe paksus


5,0–20,0 mm


Lehe laius


900-2000 mm


Masina sisendvõrgu laius


2000 mm


Rulli välisläbimõõt


Φ1000 ~ Φ2200 mm


Rulli siseläbimõõt


Φ550 ~ Φ760 mm


Rulli maksimaalne kaal


30T


Virnastamise pikkus


1000-12000 mm


Otsuse täpsus


≤±1,5 mm/3M


Diagonaali täpsus


≤±1,5 mm/3M


Nivelleerimise täpsus


≤±2,0 mm/M


Töökiirus


0-25 m/min


Koguvõimsus


~500KW


Masina keskpunkti kõrgus


1000 mm

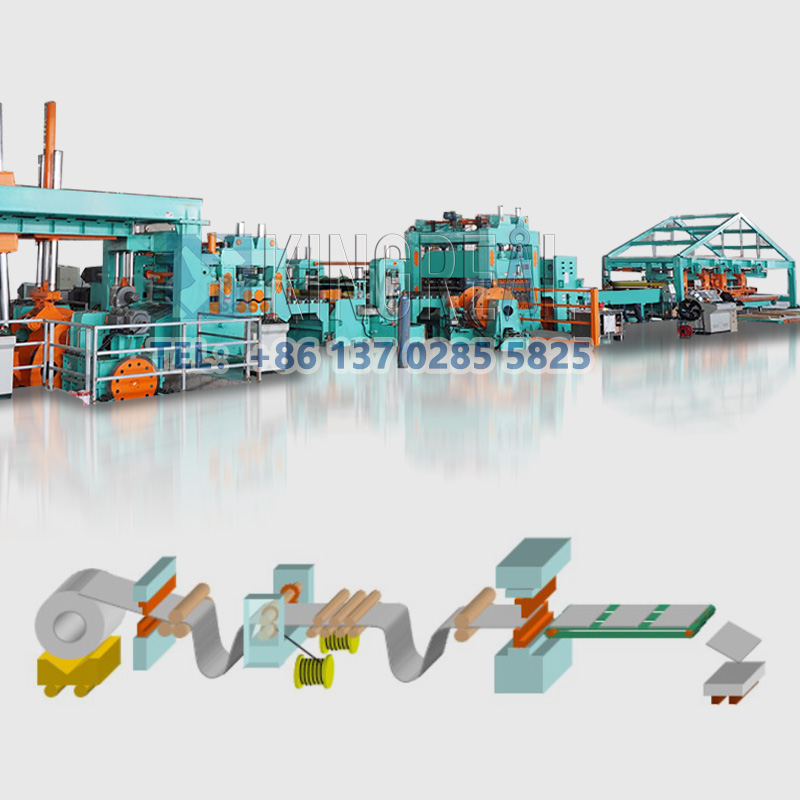

Pikkusjoonele lõikamise tööprotsess:

cut to length line


Hüdrauliline decoiler-- Raam-hüdrauliline pilootmasin--Seitsmerulliline tasandusmasin--Kahepealine trimmer - Scarp Collector - Üheteistkümne rulliga tasandusmasin - Pneumaatiline mõõduseade

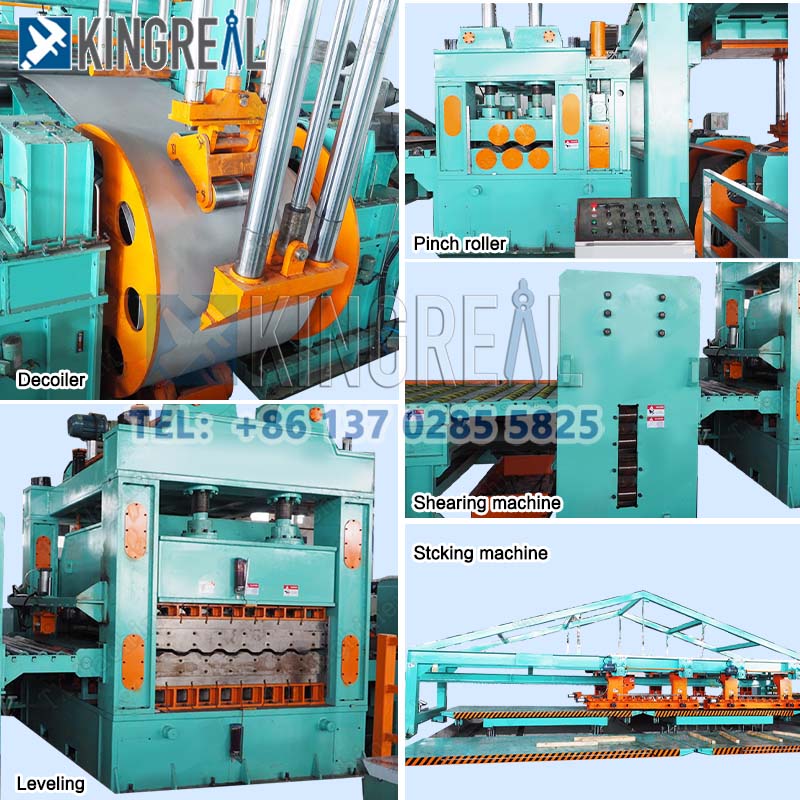

Lisateavet CTL-liini kohta:


  • Hüdrauliline topeltkoonuse lahtirullija


a. Mahutavus: 30T

b.Pidurite tehnilised andmed: 4-DBH205

c.materjalist raami tõstekäik 650 mm (tõstke otse rullile, võib tulla materjali terasvooder eemaldatud)

d. Kahekordse laagriga topeltkoonuse ülemise survemehhanismi kasutuselevõtt terasmähise kinnitamiseks, masina aluse teise otsa liikumine toimub hüdrosilindrite abil ja selle funktsioon on samaaegne ajami tsentreerimine, spindel lahtikerimise teises otsas on konstrueeritud pneumaatilise ketaspiduriseadmega.




  • Seitsme rulliga eelnivelleerimismasin



See võtab kasutusele kahe rulliga kinnitus- ja söötmisstruktuuri ning viie rulliga tasandamise. Mootor juhib ülemist ja alumist rulli läbi reduktori ja jaotuskarbi universaalse ühendusvõlli kaudu, ülemise rulli reguleerimine ja söötmiseks alla vajutamine toimub hüdrosilindriga ning ülemise rulli reguleerimine ja alla vajutamine tasandamiseks. elektri jõu abil. Arvestades koolieelse masina ja tasandusmasina sünkroonset tööd, juhib mootori juhtimist Ameerika PARKER590C seeria alalisvoolu juhtimissüsteem. Universaalne ühendusvõll võtab kasutusele veski tööstusliku universaalvõlli.


Tasandusrulli läbimõõt: Φ220mm

Tasandusrulli vahe: 260 mm

Rullid Kogus: 2+5 Rulli

Rulli materjal: GCr15 sepistatud teras, karastatud ja keskmise sagedusega karastatud (HRC60)

Põhimootori võimsus: 132KW DC

Mootori võimsus reguleerimiseks:  2-7,5KW

Peamine reduktor:   JZQ850

Reguleerimise reduktor: 2-BWY4 Pöörete vähendamine




  • Suuruse määramise seade


a. Funktsioon: lehe vormist väljalangemise vältimine jooksmisel ja lehe reguleerimine põhimasinasse. See koosneb masina alusest, piirrullist, tugiistme liugurist, juhtrullist ja reguleerimisseadmest. Lehe laiuse suuna mõlemal küljel on vertikaalsed juhtrullikud ja vastavale liugurile on kinnitatud juhtrulli raam, mis valtstraadi abil liigutab liugurit juhtsambal lehe laiuse suunas läbi mootori pähklimakse, et kohaneda erinevate lehtede laiustega. Reguleerimine on mootoriga.

b.Reguleerimisvahemik: 900 ~ 2000 mm

Juhtrulli materjal: Gcr15(HRC60)

Reguleerimismootor: 2~3KW

Reguleerimisreduktor: 2-WPDKS135Ussi reduktor




  • Pealõige pikkusele


Funktsioon: pügamismasin täidab peamiselt pea lõikamise, saba lõikamise, külje lõikamise, pikisuunalise lõikamise ja pikkusesse lõikamise ülesandeid.

Materjali kohandatavus: sobib erineva paksuse ja materjaliga terasplaatidele, nagu tavaline süsinikteras, kvaliteetne madala legeeritud teras, legeerteras, torujuhtme teras ja roostevaba terasplaat.

Automatiseerituse aste: kogu protsess töötab automaatselt, vähendades käsitsi tööd ja parandades tootmise efektiivsust.

Täpne mõõtmine: suure täpsusega mõõtmine, et tagada täpne lõikemõõt.

Lõiketera vahe reguleerimine: lõiketera külgvahet saab lõikekvaliteedi tagamiseks reguleerida.


a.Mudel: Hüdrauliline pidur

b.Lööke minutis: 8-12 korda

c.Tera materjal: Cr12Mov

d.Mootori võimsus: 55KW




  • Konverter


Söötmisjaam:

a. See koosneb raamist, pöörlevast rull-lauast, konveieri rullkonveierist ja jõuallikast. Selle ülesanne on sisestada lame plaat viskemasinasse.

b.Mootor: 7,5KW

c. Reduktor: BWY4 pöörde reduktor


Peamine söötja:

a. See koosneb masina alusest, plaadist, liugurist, viskerullist ja jõuallikast. Viskematerjali ülemise rulli tõstmine ja langetamine pneumaatiliseks rakendamiseks. Käigukast on mehaaniline. Selle ülesanne on sööta taldrik õuelauale.

b.Mootor: 7,5KW

c. Reduktor: BWY4 pöörde reduktor




  • Virnastamismasin


Virnastamislaud: koosneb terasplaatidest ja terassektsioonidest, mis on kokku keevitatud. Selle ülesanne on virnastada kalibreeritud tasane plaat. Pikkus 12 meetrit.


Pneumaatiline hoidik: koosneb ühest pikisuunalise piirjoone nivelleerimisseadme komplektist ja kolmest põikisuunalise piirjoone nivelleerimisseadme komplektist. Nii piiramis- kui ka reguleerimismehhanisme saab reguleerida vastavalt erinevatele laualaiustele ning reguleerimine on käsitsi. Materjaliks alaldi teostus on pneumaatiline ajam.


metal cut to length line
steel cut to length machine
cut to length machine

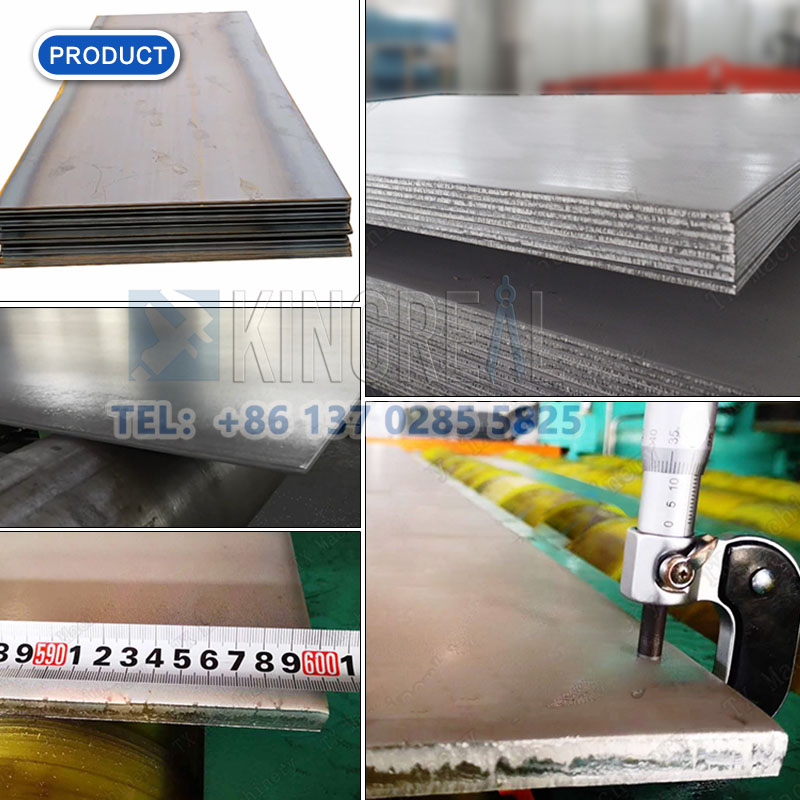

Lõpptoote väljapanek


metal cut to length




KINGREALi teenus raskete rööpmelaiusega CTL-liinide jaoks:



1. Täielik valik kohandatud teenuseid, vastavalt kliendi plaaditootmise vajadustele, et pakkuda pikkust lõigatud tootmisliini joonise kujundust, saab konfigureerida valikuga.

2. Pakkuge CTL-liinile erinevaid konfiguratsioone, nagu laadimiskäru, trimmimisseade, automaatne virnastamine, automaatne tühjendamine jne; realiseerida täisautomaatset tootmist.

3. Pakkuge erinevaid tarvikuid, et tagada CTL-liini stabiilsus ja pikaealisus;

4. insenerid tagavad kohaliku müügijärgse teeninduse garantii, saavad juhendada Cut To Length Line paigaldust kohapeal.

5. 24/7 on-line müügijärgne teenindus, tehniline vastus.


steel coil cut to length line
