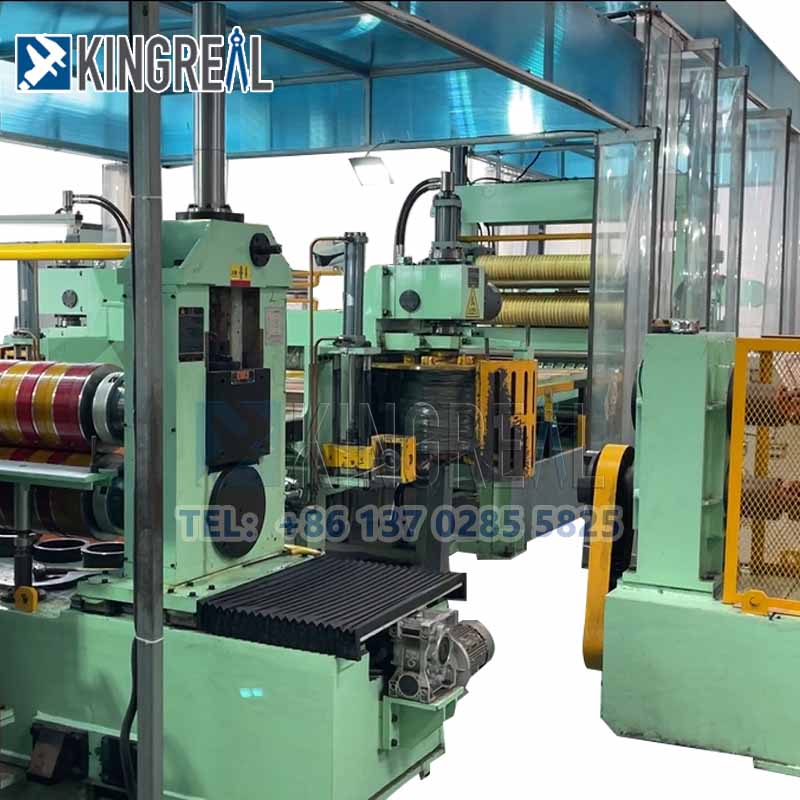

1300 mm kahe lõikepeaga pooli lõikamismasin, teraspoolide lõikamisliin on üks KINGREAL STEEL SLITERI kõige iseloomulikumaid pooli töötlemise seadmeid. Kahe lõikepea disain sobib 0,3–3 mm mähiste jaoks, et saavutada kiire pooli lõikamise tootmistõhusus 220 M/min. Kiirterasest lõikamisliini müüakse praegu Türki, Venemaale, Saudi Araabiasse ja teistesse riikidesse.
KINGREAL 1300MM kahe lõikepeaga pooli lõikamismasin on ette nähtud alumiiniumi, tsingitud terase, kuumvaltsitud, külmvaltsitud ja paljude muude tavaliste metallpoolide täpseks lõikamiseks, et vastata klientide erinevatele lõikamisnõuetele, sealhulgas lõikamiskiirusele, kogusele ja kvaliteedile.
c. Noa võlli materjal: 42CrMo, spetsifikatsioon 200mm × 1300mm, võtmeavaga, töötlemata töötlemise, karastamise, keskmise sagedusega töötlemise, lihvimise, kõva kroomimise, lihvimise ja muu 8 protsessi kaudu;
Lisaks topeltnoa istme konstruktsioonile on KINGREAL teraslehe lõikamismasin mõeldud ka klientidele masina katte kaitsmiseks, tootmisohutuse parandamiseks lõikamisprotsessis vastavalt kliendi tootmisnõuetele. Nüüd töötab see edukalt Saudi Araabia kliendi tehases.
1. Kiire mähis, mis on lõigatud vastavalt pikkusele
2. Kitsa ribaga terasest lõikamismasin
3. Metallplekist perforeeritud valmistamise masin
4. Decoiler Straightener Feeder Line
Mähise laadimine -- Hüdrauliline decoiler -- Kõrge täpsusega sirgendaja -- Silmussild -- Lõikemasin -- Veeremisjääk -- Silmussild -- Pingutus -- Tagasikerimismasin
|
Ei |
Komponent |
Kogus |
|
1 |
Koristusjäätmed |
1 komplekt |
|
2 |
Hüdrauliline konsooli decoiler |
1 komplekt |
|
3 |
Viie rulliga sirgendaja |
1 komplekt |
|
4 |
Silmussild |
2 Määra |
|
5 |
Lõikemasin |
2 Määra |
|
6 |
Jäätmete ümberkerimine |
1 komplekt |
|
7 |
Hüdrauliline tagasikerimine |
1Komplekt |
|
8 |
Hüdraulikasüsteem |
1 komplekt |
|
9 |
Elektrooniline juhtimissüsteem |
1 komplekt |
|
10 |
Kohandatud osade kaitsekilp |
1 komplekt |
|
Tooraine parameetrid |
|
|
Rulli materjal |
Alumiinium, teras, tsingitud teras jne |
|
Rulli paksus |
0,3-3 mm |
|
Mähise laius |
500-12500 mm |
|
Coil Wight |
15 tonni |
|
Valmistoote parameetrid |
|
|
Laiuse tolerants |
≤±0,05 mm |
|
Lõikamise sirgus |
≤1mm/2000mm |
|
Koristusjäätmed |
Coil Wight |
|
Lõikemasina parameetrid |
|
|
Töökiirus |
100-180M/min |
|
Toiteallikas |
380V/50HZ |
|
Paigaldatud võimsus |
umbes 280 kW |

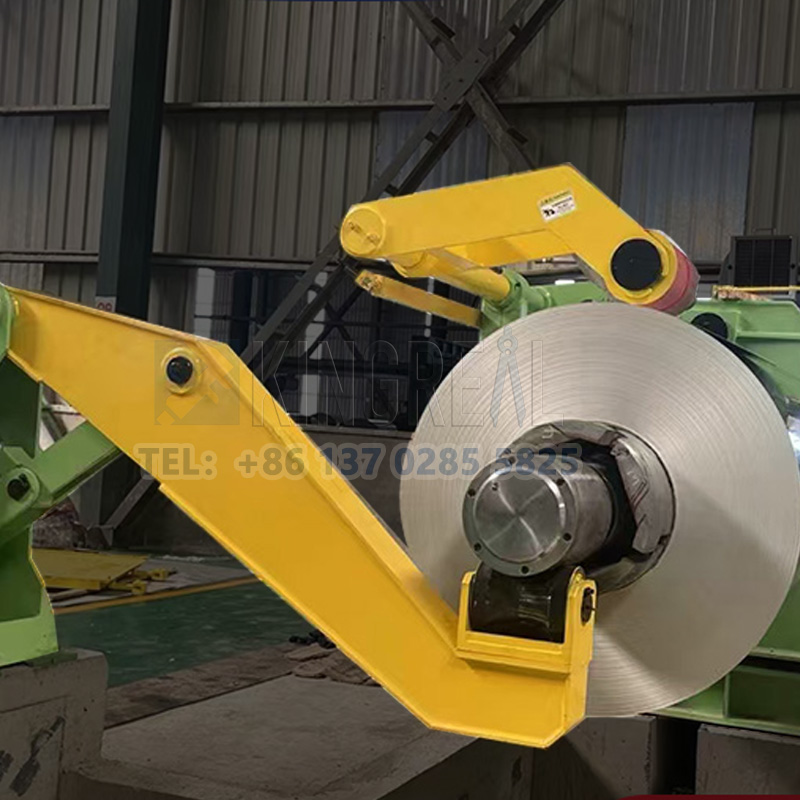

① Hüdrauliline konsooli decoiler
Hüdraulilise konsooliga dekopeerimisseadme põhiülesanne on kanga kandmine ja pööramine nii, et see protsessi järgmiseks etapiks aeglaselt lahti keritakse. Seda tüüpi dekopeerimisseade koosneb tavaliselt rullist, alusest, jõuülekandest jne ning on ühe laagriga konsooltüüpi. Rull koosneb tavaliselt tugivõllist, kiilliukurist ja kiilliugurisse pesastatud vööriplaadist, mis kaldkiilu toimel rulli laiendab ja kokku tõmbub, et mahutada erineva suurusega rullid.
Hüdrauliline konsooldespiraator on eriti oluline kiirete metallilõikusmasinate seadmetes, kuna seda saab mootoriga muuta, et saavutada rulli pöörlemist, et hoida riba järelpinges ülemise lahtikerimise jaoks ajamisüsteemi all.

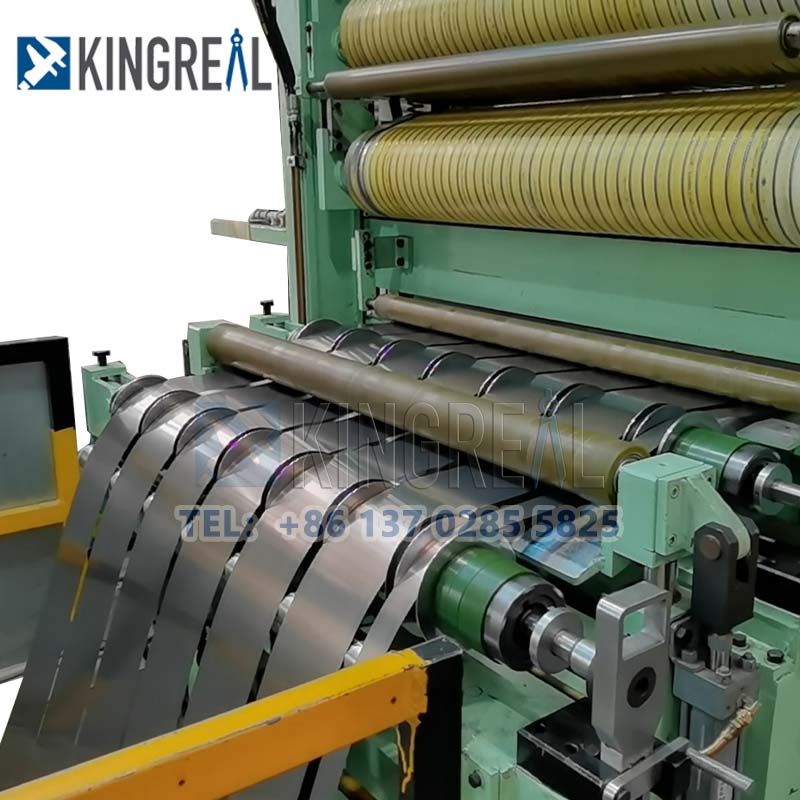

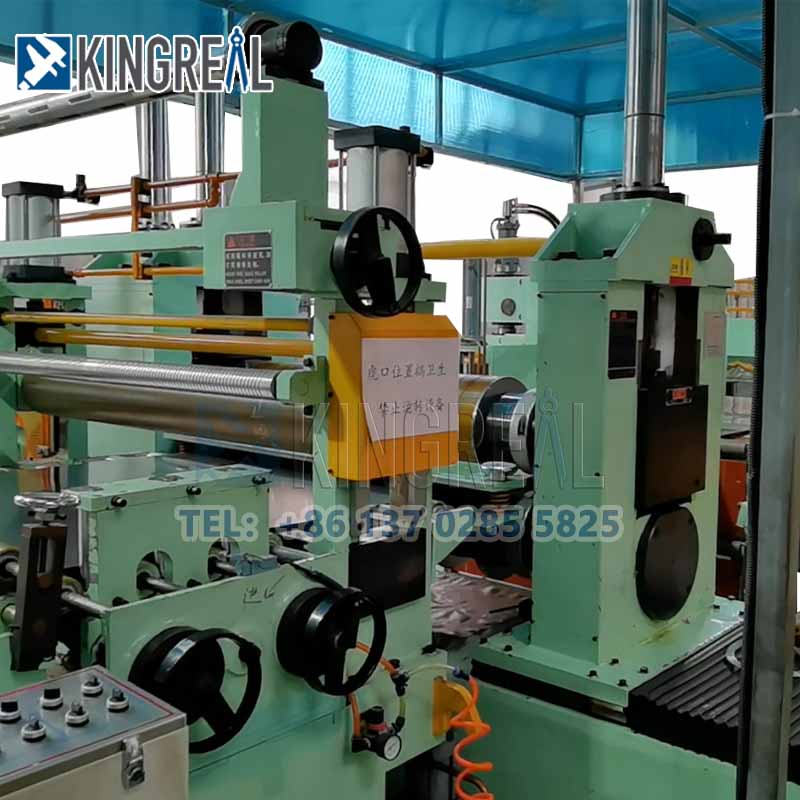

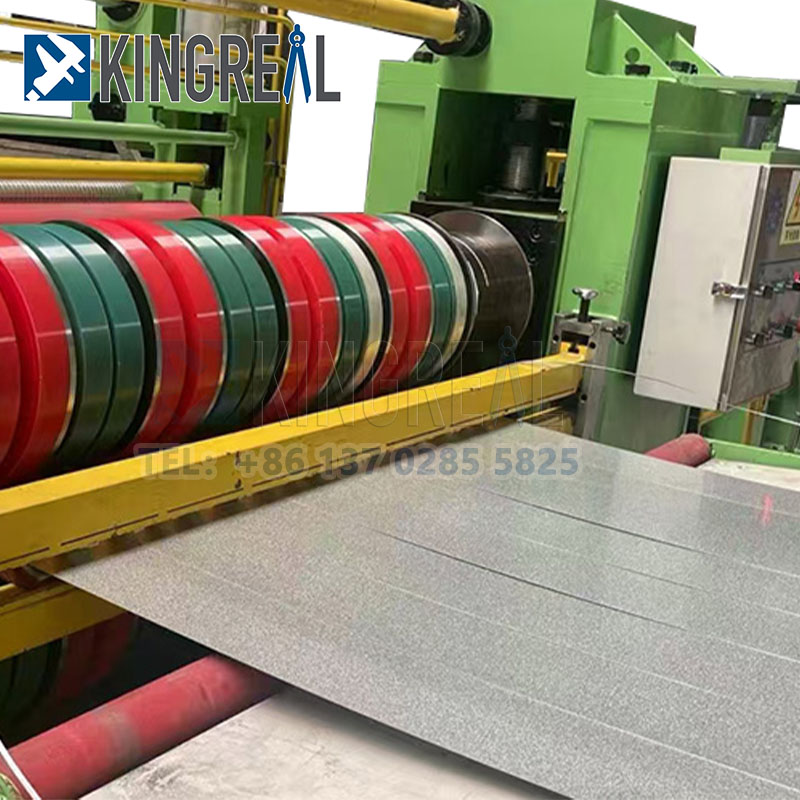

① Kahe lõikepeaga lõikamismasin
a. Põhikorpuse raam: sektsioonteras, terasplaat, kokku keevitatud, lõõmutatud, et kõrvaldada pinge ja seejärel töödelda võrdluspinda.
b. Rullide surumispaar: ülemist rulli saab sünkroniseerida silindri tõstesurvematerjaliga, et tagada plaadi stabiilsus noavõlli, ülemise rulli auru liikumine.
c. Noa võlli materjal: 42CrMo, spetsifikatsioon 200mm × 1300mm, võtmeavaga, töötlemata töötlemise, karastamise, keskmise sagedusega töötlemise, lihvimise, kõva kroomimise, lihvimise ja muu 8 protsessi kaudu;

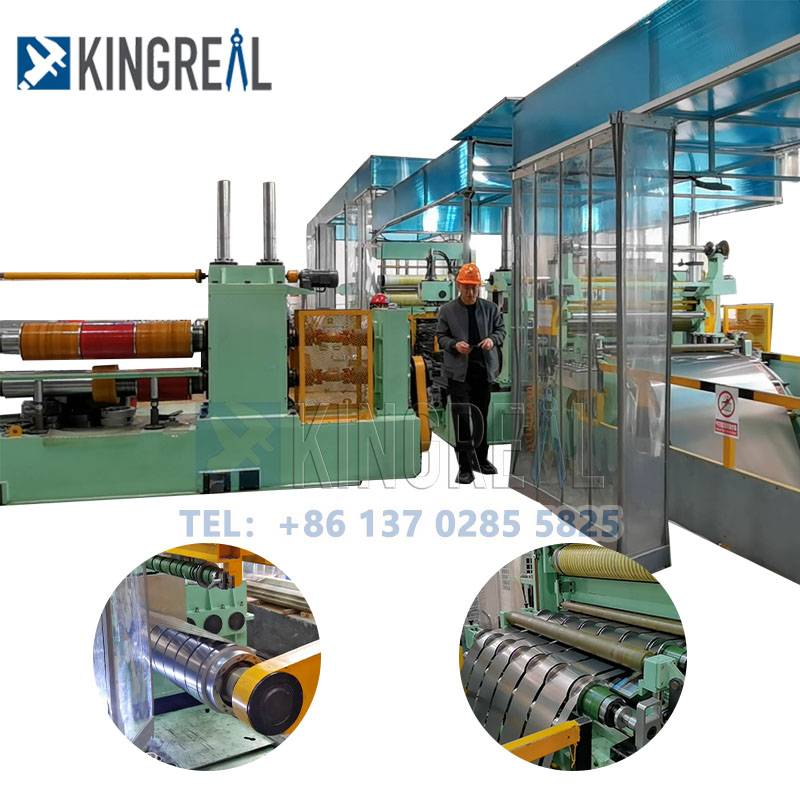

① Kaitsekilp:
Metalli lõikamismasina kaitsemasina kattel on järgmised rollid ja omadused:
Seadmete kaitse: masina kaitsekate võib isoleerida masina otsesest kokkupuutest ümbritseva keskkonnaga, takistada tolmu, veeplekkide, õli, laastude ja muude saasteainete sattumist masina sisemusse, et pikendada masina kasutusiga.
Tööohutus: masina kaitsekate tagab operaatori ja ümbritseva personali ohutuse, väldib personali otsekontakti suurel kiirusel liikuvate osade, elektriliselt laetud juhtide või muude ohtlike osadega ning väldib õnnetusi.
▶ 1. Täielikud poolitöötlusseadmete lahendused;
▶ 2. Professionaalne tehniline meeskond
-Müügieelne disainiprogramm; -Professionaalne tootmine müügi ajal; - müügijärgne paigaldusteenus;
▶ 3. Rohked projektijuhtumid
Oleme oma lõikemasinad edukalt müünud Türki, Saudi Araabiasse, Indiasse ja Venemaale.
